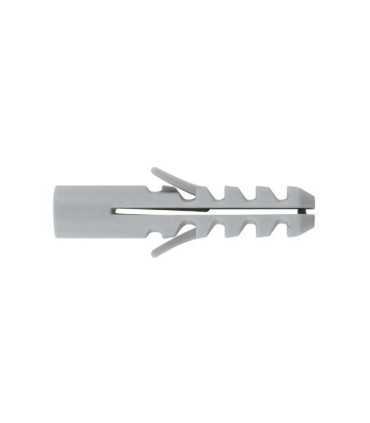

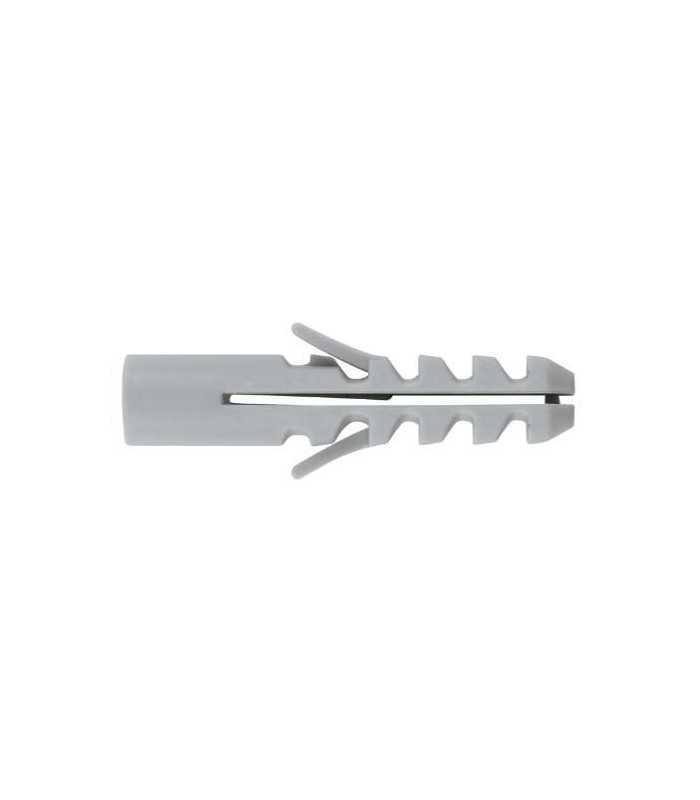

Chevilles nylon sans collerette

Avantages et applications :

Cette cheville en nylon fait partie des moyens de fixation à expansion, pour des charges légères.

L'expansion se fait dans le matériau grâce au vissage de la vis que vous placer à l'intérieur de cette dernière.

Elle est idéale pour des fixations de grillages, balustrades, supports d'étagères, enseignes, sanitaires, et se montre résistante pour des milieux extérieurs puisqu'elle tient à des températures aussi bien basses que hautes (-20° à 60°).

Procédé d'installation :

1. Percez au diamètre et à la profondeur spécifiés sur le tableau ci-dessous. Pour des matériaux creux : ne pas employer le percuteur ni le marteau pour éviter d’endommager l’intérieur du matériau de base. Réduire la vitesse de la perceuse lorsque qu’on sent que le foret va s’introduire à l’intérieur creux du matériau de base.

2. Nettoyez le trou de perçage des restes de poussières et de fragments.

3. Insérez la cheville jusqu’à la collerette.

4. Placez le matériau à fixer et serrez la vis. Faites attention de ne pas forcer le couple de serrage excessivement, ce qui pourrait provoquer la chute de la cheville. Ceci est important surtout pour les matériaux creux car l’expansion de la cheville requiert une plus grande quantité de tours de vis.
Schéma:

H	F	L	D
5	25	25	2.5-4
6	30	30	3.5-4
8	40	40	4.5-6
10	50	50	6-8

Légende :

D : Diamètre vis

E : épaisseur de votre matériau

LT : Longueur totale vis

L : Longueur de cheville

F : Profondeur de perçage

H : Diamètre de perçage
