Support de lisse d'angle 90° inox A4 – Lisse Ø12 sur poteau d'angle Ø42,4, coin intérieur ou extérieur
Paiement sécuriséCB, PayPal, paiement en 4× sans frais
Retour sous 14 joursHors câble coupé sur mesure
Conseil technique04 90 75 85 93 — du lundi au vendredi

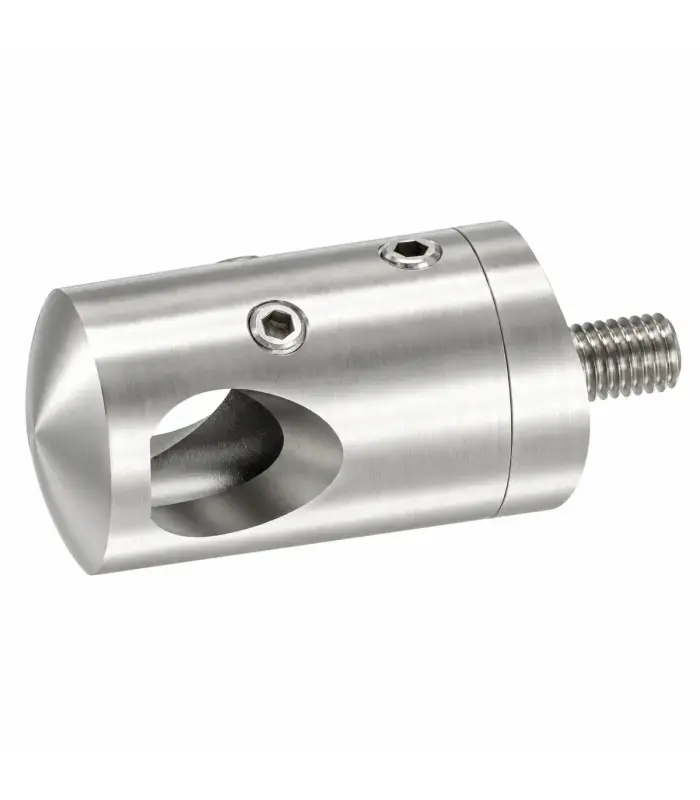

Support de lisse d'angle 90° en inox A4 : il reçoit les deux lisses Ø12 qui se rejoignent sur le poteau d'angle d'un garde-corps, et tourne l'angle sans soudure.
- ✔ Coin intérieur ou coin extérieur, angle 90°
- ✔ Pour poteau rond Ø42,4 et lisse Ø12 (perçage Ø12,2)
- ✔ Inox A4 (AISI 316), brossé grain 240, vendu à l'unité
Le support de lisse d'angle 90° en inox A4 se pose sur le poteau d'angle d'un garde-corps à lisses, là où la ligne tourne d'un quart de tour. Ses deux perçages Ø12,2 sont orientés à 90° : chaque lisse Ø12 y entre de son côté, et l'angle se ferme proprement, sans soudure ni coupe d'onglet.
C'est le complément du support de lisse droit (intermédiaire et départ) : celui-ci se pose sur les poteaux en ligne, le support d'angle sur le poteau qui fait le coin.
| Coin intérieur ou coin extérieur, angle 90° | |
| Poteau rond Ø42,4, lisse Ø12 | |
| Inox A4 (AISI 316), vendu à l'unité |

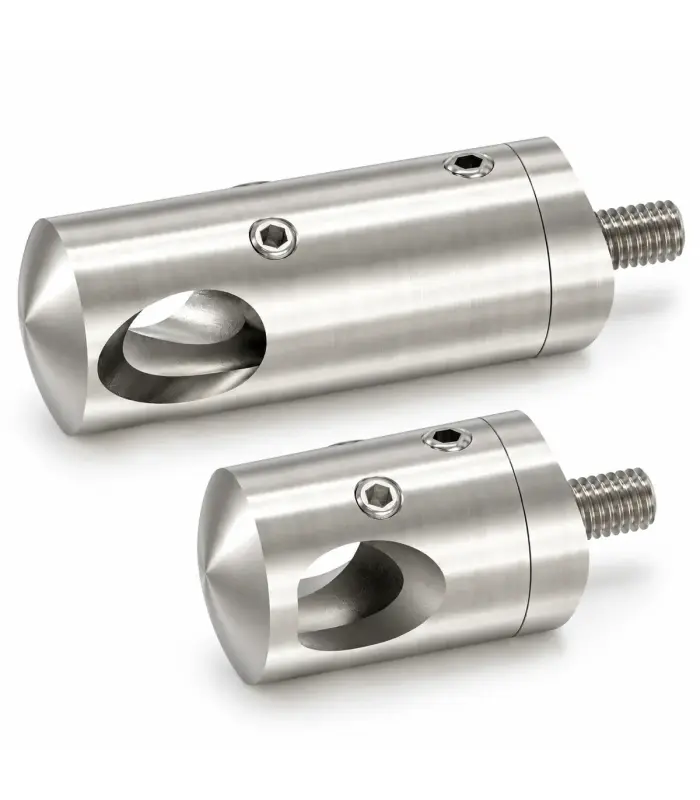

› Coin intérieur ou coin extérieur ?
- Coin extérieur : les lisses passent sur la face extérieure de l'angle, côté vide. Corps plus court (47 mm).
- Coin intérieur : les lisses passent sur la face intérieure de l'angle, côté terrasse ou palier. Corps plus long (58 mm).
- Poteaux en ligne : support de lisse intermédiaire ou de départ.
Pour finir votre montage (lisse Ø12, colle, poteau) : voir la rubrique « Pour compléter votre achat », à droite de la description (en dessous sur téléphone).
Dimensions et disponibilité
| Version | Poteau | Lisse | Corps | Nuance | Disponibilité |
|---|---|---|---|---|---|
| Coin extérieur 90° | Rond Ø42,4 | Ø12 | Ø22 x 47 | A4 | En ligne |
| Coin intérieur 90° | Rond Ø42,4 | Ø12 | Ø22 x 58 | A4 | En ligne |
Dimensions en millimètres. Perçage des lisses Ø12,2 : pour lisse Ø12 creuse ou pleine.
Montage
- Tracez la hauteur des lisses sur tous les poteaux, poteau d'angle compris, pour garder des lignes parallèles.
- Fixez le support sur le poteau d'angle par sa vis M6 à tête fraisée (ISO 10642, ex-DIN 7991) : percez et taraudez le poteau en M6 au droit de la lisse. Son embase creusée épouse le tube Ø42,4.
- Coupez chaque lisse en tenant compte de sa profondeur d'emboîtement : mesurez sur la pièce reçue.
- Montez à blanc, puis dégraissez et encollez la portion de lisse qui entre dans le support avec une colle inox type soudure à froid.
- Bloquez chaque lisse avec les vis sans tête M5 (DIN 914) du support.
Un garde-corps doit respecter la norme NF P01-012 (hauteurs et écartements). Entre deux poteaux, la lisse Ø12 ne doit pas dépasser 1,50 m de portée.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de produit | Support de lisse d'angle 90°, coin intérieur ou extérieur |
| Matière | Inox A4 (AISI 316) |
| Corps | Ø22 mm ; longueur 47 mm (coin extérieur) ou 58 mm (coin intérieur) |
| Lisse | Ø12 creuse ou pleine, perçage Ø12,2 |
| Poteau | Rond Ø42,4 (embase creusée) |
| Fixation | Vis M6 x 25 à tête fraisée ; blocage des lisses par vis sans tête M5 |
| Finition | Brossé grain 240 |
| Conditionnement | Vendu à l'unité |
⚠ L'embase est faite pour le tube Ø42,4
Elle ne s'appuie correctement ni sur un autre diamètre ni sur une face plane. Pour un autre poteau ou un autre angle, demandez-nous un devis.
Questions fréquentes
Combien en faut-il ?
Un par lisse et par poteau d'angle. Avec trois lisses sur un garde-corps qui tourne une fois, il en faut trois sur le poteau d'angle.
Coin intérieur ou extérieur : comment choisir ?
Regardez de quel côté du poteau passent les lisses. Côté extérieur de l'angle, prenez le coin extérieur ; côté intérieur, le coin intérieur.
Faut-il souder ?
Non. Le support se visse sur le poteau, la lisse s'emboîte, se colle à la colle inox et se bloque par vis sans tête.
Existe-t-il en inox A2 ?
Ce support d'angle est proposé en inox A4 (AISI 316), adapté à l'extérieur, au bord de mer et aux abords de piscine.
