Cheville anti-rotation à piton forgé inox A2 pour béton – Index CH-AF A2

Un point d'ancrage à anneau fermé pour les fixations exposées

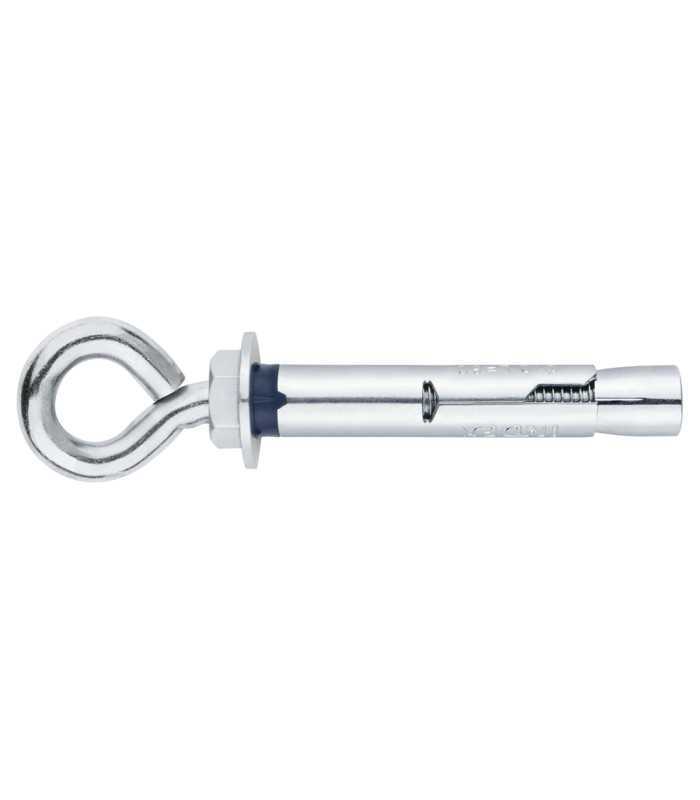

Cette cheville métallique à expansion de la marque Index, référence CH-AF A2, reçoit un piton forgé à anneau fermé en inox A2 (AISI 304). L'anneau forme une boucle complète : câble, corde, chaîne, manille ou tendeur y sont engagés sans risque de décrochage accidentel, contrairement à un crochet ouvert.

Le forgeage densifie la structure de l'acier et supprime les porosités. Le piton résiste mieux à la traction et à la fatigue qu'une pièce découpée ou pliée à froid — un avantage réel sur les points d'attache permanents soumis à des sollicitations répétées, comme un hauban ou un câble tendu.

La version inox A2 se destine aux poses extérieures, en ambiance humide, en façade, en terrasse ou au contact de bois traité. Pour un environnement marin, chloré ou en bord de piscine, l'inox A2 n'est pas suffisant : consultez-nous pour une solution en scellement chimique avec tige inox A4.

Le système anti-rotation de la gamme CH

Trois éléments empêchent l'ancrage de tourner sur lui-même pendant le serrage : le cône à ailettes, la douille ouverte et un caoutchouc bleu à ailettes anti-torsion placé sous la rondelle. La pose se fait à une main, sans maintenir le piton, et l'expansion reste homogène d'une fixation à l'autre.

Tableau de pose par dimension

Épaisseur minimale du support : 100 mm. Distance minimale au bord et entraxe minimal : 41 mm en Ø8, 54 mm en Ø10, 65 mm en Ø12. Toutes les cotes sont exprimées en millimètres.

Supports compatibles

• Béton non fissuré et béton armé
• Pierre naturelle
• Brique pleine

Ne convient pas aux matériaux creux, au béton cellulaire ni aux plaques de plâtre.

Choisir entre les versions de la gamme CH

Caractéristiques techniques

• Marque : Index – référence CH-AF A2
• Type : cheville métallique à expansion, piton forgé à anneau fermé
• Matière du piton : inox A2 (AISI 304), forgé
• Anti-rotation : cône à ailettes, douille ouverte et caoutchouc à ailettes anti-torsion
• Principe d'ancrage : expansion par couple de serrage contrôlé
• Support : béton non fissuré C20/25 à C50/60, béton armé, pierre, brique pleine
• Charges : statiques ou quasi-statiques, moyennes
• Applications non structurelles uniquement – pas d'homologation ETA sur cette version
• Diamètres : Ø8 et Ø10 mm en stock, Ø12 mm sur devis
• Conditionnement : sachet de 100 pièces en Ø8 et Ø10, 50 pièces en Ø12

Questions fréquentes

Quelle différence entre CH-AF A2 et CH-AF ?

Même piton forgé à anneau fermé, même principe d'expansion, mêmes cotes de pose. La différence est la matière : la CH-AF A2 est en inox A2 (AISI 304) et résiste à l'humidité, aux intempéries et au contact du bois traité. La CH-AF zinguée convient aux intérieurs secs et aux extérieurs peu exposés.

Pourquoi un piton forgé plutôt qu'un piton simple ?

Le forgeage met la pièce en forme à chaud : la structure de l'acier se densifie et les porosités disparaissent. Le piton résiste mieux à la traction, à la flexion et à la fatigue qu'une pièce découpée ou pliée à froid. C'est déterminant sur les points d'attache permanents soumis à des charges répétées — haubans, câbles tendus, cordages.

Comment passer un câble dans l'anneau ?

L'anneau est fermé : le câble doit être engagé avant la mise en place et le serrage final de la cheville. Sinon, utilisez un accessoire intermédiaire — tendeur, manille, maillon rapide, mousqueton — passé dans l'anneau après la pose, ou un câble muni d'une terminaison sertie.

Cette cheville convient-elle en bord de mer ?

Non. L'inox A2 (AISI 304) tient très bien la pluie, l'humidité et les extérieurs courants, mais pas les milieux chlorés ni l'air marin. Il n'existe pas de version A4 de la CH-AF : en bord de mer ou près d'une piscine, prévoyez un scellement chimique avec tige inox A4 (AISI 316). Contactez-nous pour une préconisation.

Puis-je m'en servir comme point d'ancrage de sécurité ?

Non. Cette cheville n'est pas un point d'ancrage antichute, pas un point de levage et ne relève pas des fixations structurelles. Les versions à piton et à crochet de la gamme CH ne sont couvertes par aucune homologation ETA, contrairement aux versions à vis. Toute application où la rupture mettrait une personne en danger relève de produits spécifiquement certifiés pour cet usage.

Faut-il une clé dynamométrique ?

Elle est fortement conseillée. Le couple prescrit — 10 N·m en Ø8, 20 N·m en Ø10, 35 N·m en Ø12 — est ce qui garantit une expansion complète et homogène de la douille. Sous-serrée, la cheville ne tient pas ; sur-serrée, elle se déforme. Sans clé dynamométrique, vous travaillez au ressenti et le résultat varie d'une fixation à l'autre.
