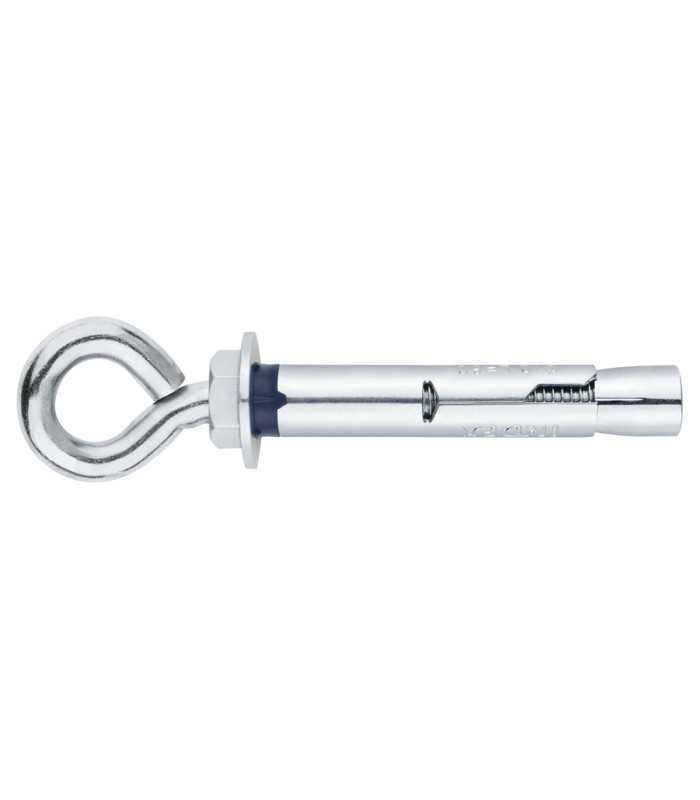

Cheville métallique à expansion de la marque Index, référence CH-AR. Équipée d'un piton zingué à anneau fermé, conçu pour accrocher et guider câbles, cordes, fils et tout élément nécessitant un point d'ancrage à anneau. Le système anti-rotation triple (cône, douille et rondelle PVC) empêche la cheville de tourner pendant le serrage, garantissant une expansion fiable et reproductible.
La cheville Index CH-AR est une cheville métallique à expansion équipée d'un piton à anneau fermé zingué. Contrairement au crochet ouvert (CH-GA) ou au crochet spiral (CH-GE), le piton forme une boucle complètement fermée : câbles, cordes, fils ou chaînes y passent sans risque de décrochage accidentel, même sous vibration ou mouvement latéral.
C'est le choix idéal pour les applications de guidage de câbles (câbles électriques, câbles inox de tension, câbles de sécurité), les points d'attache fixes (cordages, haubans, tendeurs) et toute fixation où l'élément passant dans l'anneau ne doit pas se décrocher.
Elle intègre le système anti-rotation triple breveté Index commun à toute la gamme CH : cône cranté, douille nervurée et manchon PVC bloquent ensemble la rotation pendant le serrage à la clé dynamométrique. L'expansion est ainsi homogène, vérifiable et conforme aux données de la fiche ETA 18/0018 (applications non structurelles).
| Composant | Matière | Revêtement |
|---|---|---|
| Piton (anneau fermé) | Acier classe 5.6 – C4D EN 10016-2 | Zingué ISO 4042 ≥ 5 μm |
| Rondelle spéciale (Ø8 à Ø12) | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Douille | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Manchon anti-rotation | PVC | – |
| Cône d'expansion | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Écrou | Acier classe 6 – DIN 934 | Zingué ISO 4042 ≥ 5 μm |
Deux dimensions sont disponibles en stock. Les autres références sont disponibles sur devis — contactez-nous pour toute commande en quantité ou hors gamme standard. Clé dynamométrique obligatoire.
| Référence | Filetage | Ø cheville | Longueur totale | Ø foret | Couple de serrage | Disponibilité |
|---|---|---|---|---|---|---|
| ACHA08 | M6 | Ø 8 mm | 60 mm | 8 mm | 20 N.m | Sur devis |
| ACHA10 | M8 | Ø 10 mm | 70 mm | 10 mm | 40 N.m | ✓ En stock |
| ACHA09 | M6 | Ø 9 mm | 45 mm | 9 mm | 20 N.m | Sur devis |
| ACHA11 | M8 | Ø 11 mm | 60 mm | 11 mm | 40 N.m | Sur devis |
| ACHA12 | M10 | Ø 12 mm | 70 mm | 12 mm | 60 N.m | ✓ En stock |
| ACHA14 | M10 | Ø 14 mm | 70 mm | 14 mm | 60 N.m | Sur devis |
| ACHA16 | M12 | Ø 16 mm | 80 mm | 16 mm | 80 N.m | Sur devis |
Pour les dimensions sur devis, contactez-nous avec votre besoin (quantité, délai). Couples de serrage conformes à la fiche technique officielle Index FT CH-fr. Clé dynamométrique obligatoire.
| Application | Diamètre recommandé |
|---|---|
| Guidage de câbles inox ou câbles électriques le long d'une façade | Ø 8 ou Ø 10 mm |
| Point d'attache fixe pour cordages, haubans, tendeurs | Ø 10 ou Ø 12 mm |
| Fixation de câbles de tension pour garde-corps ou clôture | Ø 10 ou Ø 12 mm |
| Suspension de luminaires, enseignes, banderoles | Ø 8 ou Ø 10 mm |
| Structures provisoires, chapiteaux, toiles tendues | Ø 12 à Ø 16 mm |
| Mobilier urbain, supports et panneaux extérieurs | Ø 10 ou Ø 12 mm |
La CH-AR est équipée d'un piton à anneau fermé : le câble ou la corde y est engagé de façon permanente — aucun décrochage accidentel possible. La CH-GA est équipée d'un crochet ouvert en J : l'élément peut être accroché et décroché facilement sans outil. Choisissez la CH-AR pour les installations permanentes et les câbles sous tension, la CH-GA pour les fixations nécessitant un démontage ou entretien régulier.
Le piton est en acier zingué — compatible mécaniquement avec tout câble inox A2 ou A4. Pour des installations en milieu très exposé (bord de mer, piscine, environnement chloré), la cheville zinguée peut se corroder à long terme. Dans ces environnements, une version inox de la gamme CH sera plus adaptée.
Le piton étant à anneau fermé, le câble ou la corde doit être engagé dans l'anneau avant la mise en place et le serrage final de la cheville, ou être un câble avec terminaison (embout, cosse) pouvant être fixé à un tendeur ou à un mousqueton lui-même passé dans le piton.
La clé dynamométrique est obligatoire. Un serrage insuffisant ne déclenche pas l'expansion complète de la douille, compromettant la tenue. Un serrage excessif peut déformer la douille ou fissurer le béton en zone de bord. Le respect du couple prescrit est la seule garantie d'une expansion correcte et de performances conformes à la fiche ETA 18/0018.
Les dimensions Ø9, Ø11, Ø12, Ø14 et Ø16 mm sont disponibles sur commande spéciale. Ces tailles sont adaptées à des applications spécifiques (charges plus élevées, passages à travers des profilés épais, béton très résistant). Contactez-nous avec votre quantité et délai pour obtenir un devis personnalisé.
