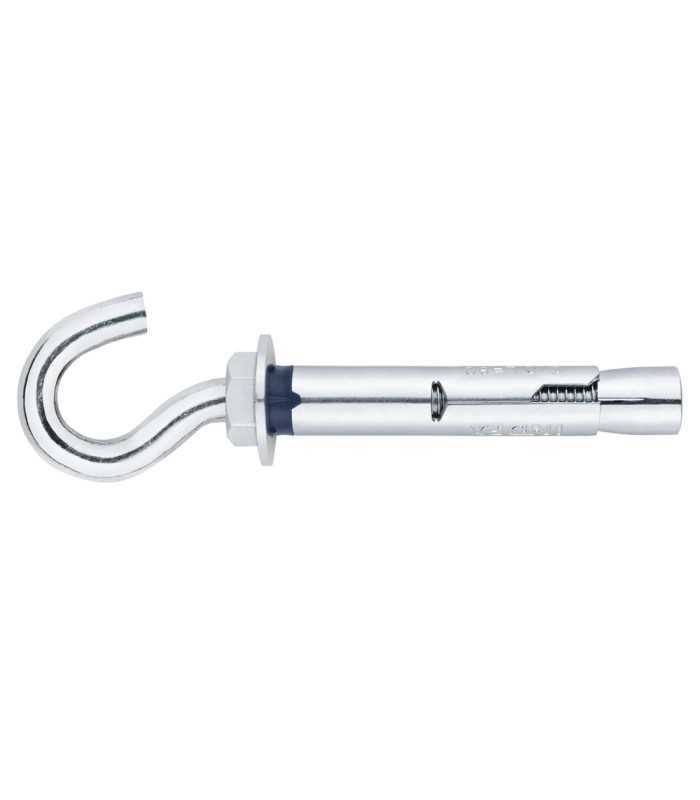

Cheville anti-rotation à crochet forgé inox A2 pour béton – Index CH-GF A2

La version inox A2 de la cheville à crochet forgé pour environnements exposés

La cheville Index CH-GF A2 est la version entièrement inoxydable A2 (AISI 304) de la cheville à crochet forgé de la gamme CH. Crochet, douille, rondelle, cône et écrou sont tous en acier inoxydable A2, offrant une résistance à la corrosion nettement supérieure à la version zinguée (CH-GF). Elle est conçue pour les installations extérieures exposées aux intempéries, aux façades humides ou en contact avec des matériaux traités (bois autoclave, Douglas, composites).

Son crochet forgé ouvert combine deux avantages : la résistance mécanique supérieure du forgeage (structure cristalline densifiée, sans porosité) et l'accessibilité du crochet ouvert — câbles, clôtures ou haubans s'y accrochent directement et peuvent être retirés sans outil. C'est la solution idéale pour les points d'attache fixes nécessitant un accès ou un entretien occasionnel en milieu corrosif.

Comme toute la gamme CH, elle intègre le système anti-rotation triple breveté Index : cône cranté, douille nervurée et manchon PVC bloquent la rotation pendant le serrage à la clé dynamométrique, garantissant une expansion homogène conforme aux données de la fiche ETA 18/0018.

Composition et matériaux (fiche technique Index FT CH-fr)

Tableau de pose par dimension

Deux dimensions sont disponibles en stock. Les autres références sont disponibles sur devis. Clé dynamométrique obligatoire.

Pour les dimensions sur devis, contactez-nous avec votre besoin (quantité, délai). Couples de serrage conformes à la fiche technique officielle Index FT CH-fr. Clé dynamométrique obligatoire.

Comparatif des versions de la gamme CH à crochet

Caractéristiques techniques

• Marque : Index – référence CH-GF A2
• Type : cheville métallique à expansion, crochet forgé ouvert
• Matière crochet : inox A2 (AISI 304) – classe 5.6 C4C EN 10263-2, forgé
• Matière douille et rondelle : inox A2 (AISI 304)
• Matière cône : inox A2 (AISI 303)
• Matière écrou : inox A2 (AISI 304) – DIN 934
• Anti-rotation : triple système (cône + douille + manchon PVC)
• Principe d'ancrage : expansion par couple de serrage contrôlé
• Homologation : ETA 18/0018 – applications non structurelles
• Support : béton non fissuré C20/25 à C50/60, pierre, brique pleine
• Charges : statiques ou quasi-statiques, moyennes
• Diamètres : Ø 8 et Ø 10 mm en stock – Ø 9 et Ø 12 mm sur devis

Questions fréquentes

Quelle est la différence entre CH-GF A2 (inox) et CH-GF (zingué) ?

Les deux modèles partagent le même crochet forgé ouvert et le même principe d'expansion. La différence est la matière : la CH-GF A2 est entièrement en inox A2 (AISI 304), résistant à la corrosion dans les environnements humides, exposés aux intempéries ou en contact avec du bois traité. La CH-GF zinguée convient aux intérieurs secs ou aux extérieurs peu exposés.

Quelle différence entre la CH-GF A2 (crochet forgé) et la CH-GA (crochet simple) ?

Les deux ont un crochet ouvert permettant un accrochage et un décrochage rapide sans outil. La CH-GF A2 bénéficie d'un crochet forgé — procédé qui densifie la structure de l'acier et améliore la résistance mécanique à la traction et à la fatigue. Elle est recommandée pour les points d'attache soumis à des charges répétées ou des sollicitations importantes, comme les haubans de clôture ou les câbles de tension.

Ce produit convient-il pour fixer des câbles inox A4 en façade exposée ?

Oui, c'est l'usage typique de la CH-GF A2. Le crochet inox A2 est parfaitement compatible mécaniquement avec des câbles inox A2 ou A4. Pour des environnements très agressifs (bord de mer, piscine, zone industrielle chlorée), l'inox A4 serait préférable pour l'ensemble de l'installation — mais la CH-GF A2 offre déjà une excellente durabilité pour la grande majorité des applications extérieures en France.

Faut-il une clé dynamométrique pour la pose ?

La clé dynamométrique est obligatoire. Le couple de serrage prescrit (20 N.m en Ø8, 40 N.m en Ø10) est la seule garantie d'une expansion complète et homogène. Sur les composants inox, veillez à ne pas dépasser le couple prescrit : l'inox est plus sensible à la déformation par sur-contrainte que l'acier zingué.

Pourquoi certaines dimensions sont-elles sur devis ?

Les dimensions Ø9 et Ø12 mm sont disponibles sur commande spéciale. Contactez-nous avec votre quantité et délai souhaités pour obtenir un devis personnalisé.
