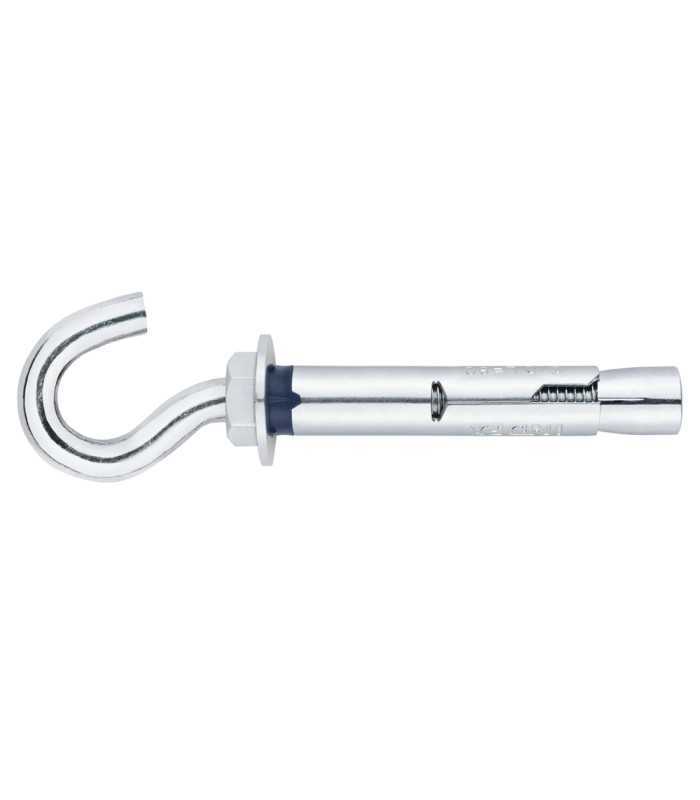

Cheville métallique à expansion de la marque Index, référence CH-GA. Équipée d'un crochet ouvert zingué, conçu pour accrocher câbles, clôtures, haubans ou tout élément à suspendre ou tendre. Le système anti-rotation triple (cône, douille et rondelle PVC) empêche la cheville de tourner pendant le serrage, garantissant une expansion fiable et reproductible.
La cheville Index CH-GA est une cheville métallique à expansion équipée d'un crochet ouvert zingué. Conçue pour les fixations sur béton non fissuré, elle permet d'ancrer solidement tout élément à accrocher, tendre ou suspendre : câbles de tension, clôtures, grillages, haubans, luminaires ou cordages.
La différence avec la CH-GE (crochet spiral) réside dans la forme du crochet : le crochet de la CH-GA est ouvert en J, permettant un accrochage direct et une dépose rapide de l'élément fixé, sans outil. C'est le choix idéal pour les installations nécessitant un entretien ou un démontage régulier.
Elle intègre le même système anti-rotation triple breveté Index que toute la gamme CH : cône cranté, douille nervurée et manchon en PVC agissent ensemble pour bloquer la rotation pendant le serrage à la clé dynamométrique, assurant une expansion homogène et une tenue mécanique optimale.
Homologuée ETA 18/0018 pour les applications non structurelles, elle convient aux fixations de charges moyennes statiques ou quasi-statiques.
| Composant | Matière | Revêtement |
|---|---|---|
| Crochet | Acier classe 5.6 – C4D EN 10016-2 | Zingué ISO 4042 ≥ 5 μm |
| Rondelle spéciale (Ø8 à Ø12) | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Douille | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Manchon anti-rotation | PVC | – |
| Cône d'expansion | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Écrou | Acier classe 6 – DIN 934 | Zingué ISO 4042 ≥ 5 μm |
Deux dimensions sont disponibles en stock. Les autres références sont disponibles sur devis — contactez-nous pour toute commande en quantité ou hors gamme standard. Clé dynamométrique obligatoire.
| Référence | Filetage | Ø cheville | Longueur totale | Ø foret | Couple de serrage | Disponibilité |
|---|---|---|---|---|---|---|
| ACHG08 | M6 | Ø 8 mm | 60 mm | 8 mm | 20 N.m | Sur devis |
| ACHG10 | M8 | Ø 10 mm | 70 mm | 10 mm | 40 N.m | ✓ En stock |
| ACHG09 | M6 | Ø 9 mm | 45 mm | 9 mm | 20 N.m | Sur devis |
| ACHG11 | M8 | Ø 11 mm | 60 mm | 11 mm | 40 N.m | Sur devis |
| ACHG12 | M10 | Ø 12 mm | 70 mm | 12 mm | 60 N.m | ✓ En stock |
| ACHG14 | M10 | Ø 14 mm | 70 mm | 14 mm | 60 N.m | Sur devis |
| ACHG16 | M12 | Ø 16 mm | 80 mm | 16 mm | 80 N.m | Sur devis |
Pour les dimensions sur devis, contactez-nous avec votre besoin (quantité, délai). Couples de serrage conformes à la fiche technique officielle Index FT CH-fr. Clé dynamométrique obligatoire.
| Application | Diamètre recommandé |
|---|---|
| Fixation et tension de câbles inox (garde-corps, balustrade) | Ø 10 ou Ø 12 mm |
| Fixation de clôtures, haubans et grillages | Ø 8 ou Ø 10 mm |
| Suspension de luminaires, enseignes, banderoles | Ø 8 ou Ø 10 mm |
| Fixation de portiques, stores, auvents | Ø 10 ou Ø 12 mm |
| Mobilier urbain, bancs, supports de panneaux | Ø 10 ou Ø 12 mm |
| Poteaux de clôture, chapiteaux, structures légères | Ø 12 à Ø 16 mm |
La CH-GA est équipée d'un crochet ouvert en J : l'élément à accrocher (câble, corde, anneau) est engagé par le côté et peut être retiré facilement sans outil. La CH-GE est équipée d'un crochet spiral à rotation 360° : l'élément s'insère par pression latérale dans la spirale et se verrouille naturellement. La CH-GA est préférable pour les installations nécessitant un accès ou un démontage régulier, la CH-GE pour les fixations permanentes et les câbles sous tension.
Le crochet est en acier zingué — compatible mécaniquement avec tout câble inox A2 ou A4. Pour des installations en milieu très exposé (bord de mer, piscine), la cheville zinguée peut se corroder à long terme. Dans ces environnements, la version CH-GF A2 (crochet forgé inox A2) sera plus adaptée.
La pose se fait en 4 étapes : 1. Percez au diamètre nominal de la cheville à la profondeur indiquée dans le tableau. Nettoyez le trou (soufflage + brossage). 2. Insérez la cheville à travers le matériau à fixer jusqu'en fond de trou. 3. Serrez l'écrou à la clé dynamométrique au couple prescrit — l'expansion se déclenche automatiquement. 4. Accrochez l'élément à fixer sur le crochet.
La clé dynamométrique est obligatoire. Un serrage insuffisant ne déclenche pas l'expansion complète de la cheville, compromettant sa tenue. Un serrage excessif peut déformer la douille ou l'écrou. Le respect du couple prescrit est la seule garantie d'une expansion correcte et d'une résistance conforme aux données de la fiche ETA 18/0018.
Les dimensions Ø9, Ø11, Ø12, Ø14 et Ø16 mm sont disponibles sur commande. Ces tailles sont moins courantes mais nécessaires pour des applications spécifiques (passages à travers des profilés épais, béton très dense, charges plus élevées). Contactez-nous avec votre quantité et délai pour obtenir un devis personnalisé.
