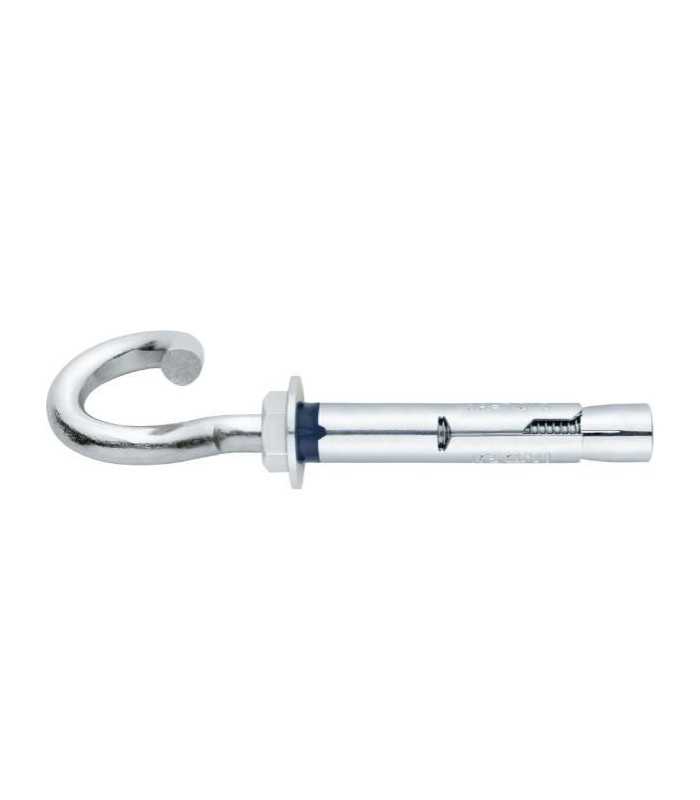

Cheville métallique à expansion de la marque Index, référence CH-GE. Équipée d'un crochet spiral zingué à rotation complète, conçu pour recevoir câbles, cordes et grillages. Le système anti-rotation triple (cône, douille et rondelle PVC) empêche la cheville de tourner pendant le serrage, garantissant une expansion optimale et fiable.
La cheville Index CH-GE est une cheville métallique à expansion spécialement conçue pour la fixation de câbles, cordages, filets et grillages sur béton non fissuré. Son crochet spiral à ouverture en spirale permet d'insérer rapidement un câble ou une corde en un seul mouvement rotatif — sans avoir besoin d'un mousqueton ou d'une fixation secondaire.
Elle intègre un système anti-rotation triple breveté par Index, composé de trois éléments complémentaires : le cône d'expansion, la douille en acier et la rondelle en PVC. Ensemble, ces éléments empêchent la cheville de tourner dans le trou lors du serrage à la clé dynamométrique, ce qui garantit une expansion homogène et des performances mécaniques optimales.
Homologuée ETA 18/0018 pour les applications non structurelles, elle est adaptée aux fixations de charges moyennes : garde-corps décoratifs, systèmes de câbles tendus, filets de sécurité, clôtures, brise-vues et câbles de guidage.
| Composant | Matière | Revêtement |
|---|---|---|
| Crochet spiral | Acier classe 5.6 – C4D EN 10016-2 | Zingué ISO 4042 ≥ 5 μm |
| Douille | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Rondelle spéciale (anti-rotation) | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Manchon anti-rotation | PVC | – |
| Cône d'expansion | Acier au carbone | Zingué ISO 4042 ≥ 5 μm |
| Écrou | Acier classe 6 – DIN 934 | Zingué ISO 4042 ≥ 5 μm |
Deux dimensions sont disponibles en stock. Les autres références sont disponibles sur devis — contactez-nous pour toute commande en quantité ou hors gamme standard. Le diamètre du foret correspond toujours au diamètre nominal de la cheville. Clé dynamométrique obligatoire.
| Référence | Filetage | Ø cheville | Longueur totale | Ø foret | Couple de serrage | Disponibilité |
|---|---|---|---|---|---|---|
| ACHGE08 | M6 | Ø 8 mm | 60 mm | 8 mm | 20 N.m | ✓ En stock |
| ACHGE10 | M8 | Ø 10 mm | 70 mm | 10 mm | 40 N.m | ✓ En stock |
| ACHGE10 (long) | M8 | Ø 10 mm | 115 mm | 10 mm | 40 N.m | Sur devis |
| ACHGE12 | M10 | Ø 12 mm | 135 mm | 12 mm | 60 N.m | Sur devis |
Pour les dimensions sur devis, contactez-nous avec votre besoin (quantité, délai). Couples de serrage conformes à la fiche technique officielle Index FT CH-fr. Clé dynamométrique obligatoire.
| Application | Diamètre recommandé |
|---|---|
| Fixation de câbles inox tendus (garde-corps, balustrade) | Ø 10 ou Ø 12 mm |
| Fixation de grillages, filets de sécurité, brise-vues | Ø 8 ou Ø 10 mm |
| Ancrage de cordes ou câbles de délimitation | Ø 8 mm |
| Fixation de luminaires, enseignes, stores | Ø 8 ou Ø 10 mm |
| Mobilier urbain, bancs, garde-corps de parc | Ø 10 ou Ø 12 mm |
| Poteaux de clôture, systèmes de haies | Ø 10 ou Ø 12 mm |
Le crochet spiral est formé d'un fil d'acier enroulé en spirale ouverte avec une rotation complète à 360°. Pour y engager un câble ou une corde, il suffit d'exercer une légère pression latérale pour insérer le câble dans l'ouverture spirale — il se verrouille ensuite naturellement dans la boucle. Ce système est beaucoup plus rapide qu'un crochet fermé avec goupille, et convient parfaitement aux câbles d'acier inox, cordes synthétiques et câbles de tension.
Lors du serrage de l'écrou à la clé dynamométrique, le cône remonte dans la douille et force son expansion dans le béton. Sans anti-rotation, la cheville tendrait à tourner sur elle-même avec l'écrou, empêchant l'expansion de se produire correctement. Le triple système (cône cranté, douille nervurée et manchon PVC avec picots) bloque la rotation dès la mise en place et garantit une expansion homogène et vérifiable.
Oui, sous réserve de respecter les charges maximales spécifiées dans la fiche ETA 18/0018 (charges moyennes non structurelles). Pour une utilisation dans un garde-corps recevant du public ou régi par une norme de sécurité (NF P01-012), il est recommandé de consulter un bureau d'études pour valider le dimensionnement. Pour des applications structurelles, orientez-vous vers des ancrages homologués ATE option 1.
Le crochet spiral est en acier zingué — il est compatible mécaniquement avec les câbles inox A2 et A4. Pour des installations extérieures très exposées ou en milieu côtier, il convient de noter que la cheville elle-même est zinguée (non inox) : un contact prolongé avec de l'eau salée pourrait accélérer sa corrosion. Dans ces cas, la version CH-GF A2 (crochet forgé inox A2) est une alternative plus adaptée.
Les références ACHGE10 (115 mm) et ACHGE12 (135 mm) sont disponibles sur commande spéciale. Ces dimensions longues sont adaptées aux applications nécessitant de traverser des éléments épais (panneaux de bardage, bois composite, profilés structurels) avant d'atteindre le béton. Contactez-nous avec votre quantité et délai souhaités pour obtenir un devis personnalisé.
