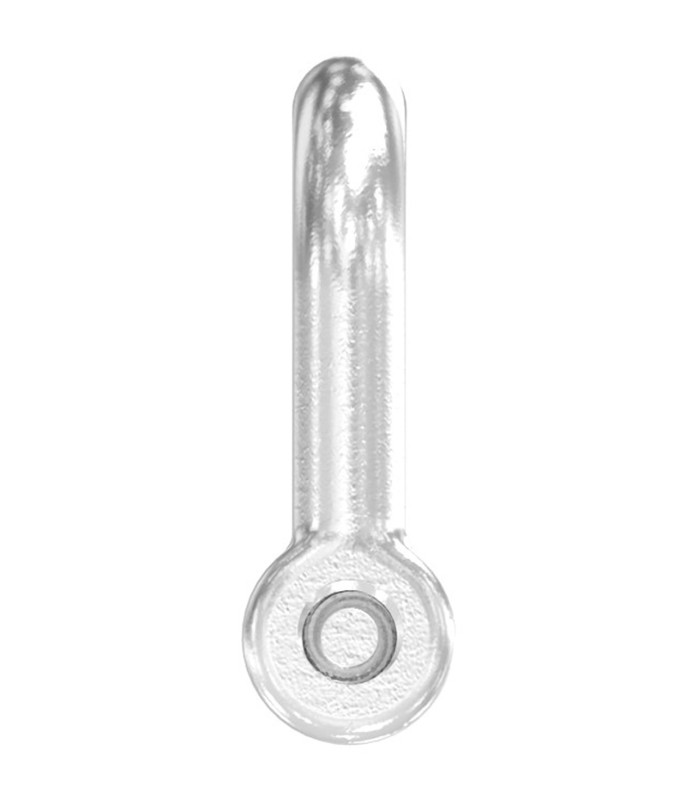

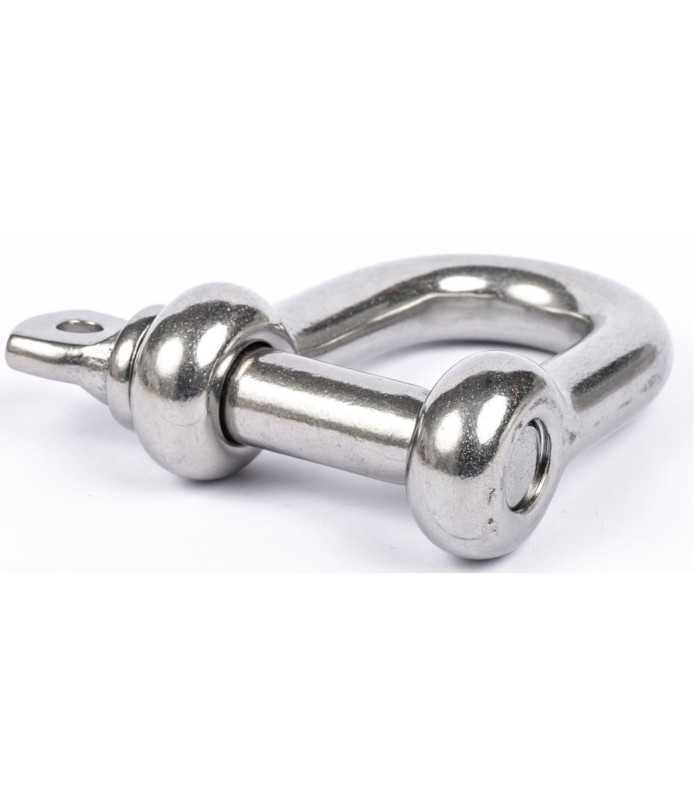

Manille droite inox A4 AISI 316 – Amarrage et mouillage (Ø3 à 32 mm)

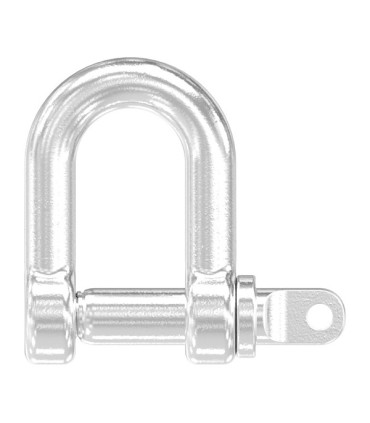

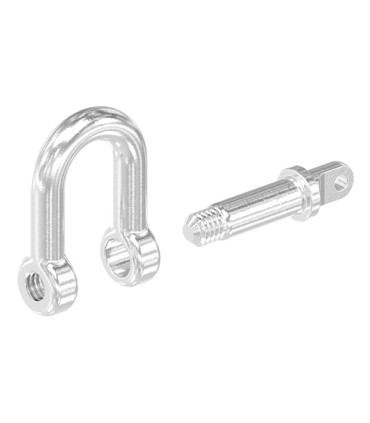

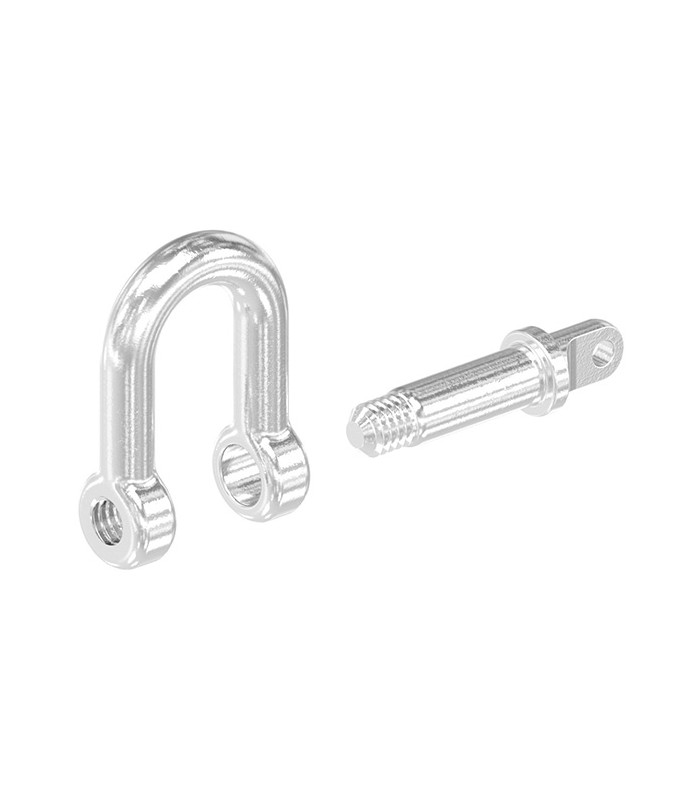

La manille droite inox A4 relie deux éléments de façon démontable : chaîne, câble, cordage, anneau, pontet, œil de terminaison. Son axe fileté se retire entièrement, ce qui permet d'ouvrir la liaison et de la refermer sans outil spécifique.

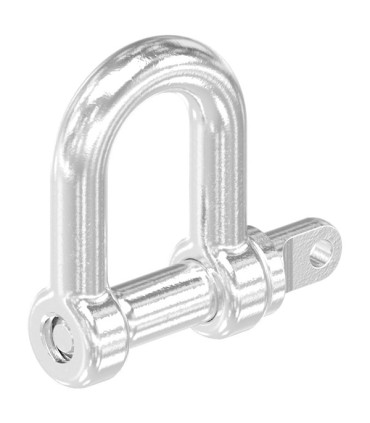

Sa forme droite — étroite, à côtés parallèles — aligne l'effort dans un seul axe. C'est ce qu'on cherche quand deux brins tirent l'un en face de l'autre. Dès qu'il faut faire passer plusieurs brins, une sangle ou un cordage épais, l'anse trop étroite devient un défaut et c'est la manille lyre qu'il faut.

Lire les charges sans se tromper

Les valeurs du tableau ci-dessous sont des charges de rupture. Ce n'est pas une charge d'utilisation : c'est la valeur à laquelle la pièce cède en essai, et l'écart entre les deux se couvre par un coefficient de sécurité que détermine le professionnel en charge du montage, selon l'usage et la réglementation qui s'y applique.

Ces valeurs ne sont par ailleurs valables que dans une condition précise : traction axiale, sur un seul brin, sans écartement. Une manille chargée de biais, ou dont l'anse est écartée par deux brins qui tirent en V, travaille dans des conditions où ces chiffres ne s'appliquent plus.

L'axe se desserre tout seul

C'est le défaut classique de la manille à axe fileté : les mouvements répétés d'un bateau au mouillage, le battement d'un cordage ou les vibrations d'une structure finissent par dévisser l'axe, parfois en quelques semaines.

Sur un montage permanent ou peu accessible, prévoyez un freinage : fil de ligature entre l'axe et l'anse, frein-filet, ou une version à broche de sécurité — vis hexalobulaire et goupille, disponible au catalogue sur devis. Sur un montage courant, un contrôle visuel régulier suffit.

Choisir la bonne taille

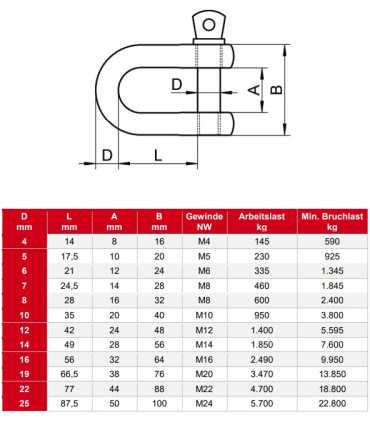

Le diamètre annoncé est celui du corps de la manille, pas celui de ce qu'elle relie. Deux cotes commandent le montage :

• l'ouverture intérieure, qui détermine ce qui peut passer dans l'anse en hauteur ;
• la largeur intérieure, qui limite l'épaisseur de ce qu'on y engage — maillon de chaîne, cosse, œil de terminaison.

En pratique, on prend une manille de diamètre au moins égal à celui de la chaîne ou du câble relié. En cas d'hésitation entre deux tailles, la supérieure est toujours le bon choix.

Dimensions et disponibilité

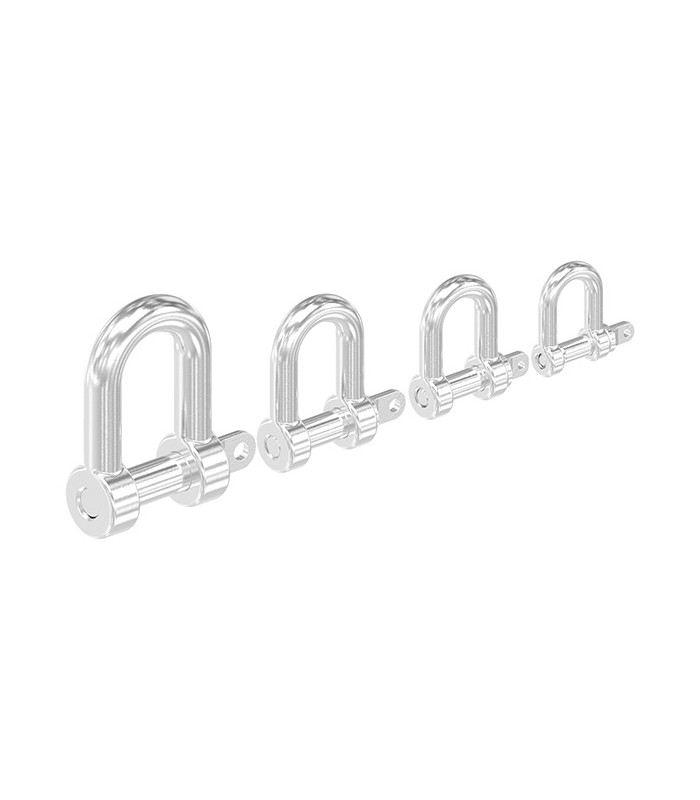

Sept diamètres sont en vente en ligne, du Ø4 au Ø14. Les autres, jusqu'au Ø32, se fournissent sur devis, de même que la version à broche de sécurité et les quantités de chantier : demandez-nous un devis.

Caractéristiques techniques

Applications

• Amarrage et mouillage : liaison chaîne, cordage, bouée, ancre
• Accastillage de pont et gréement dormant
• Raccordement de câble inox sur pontet, œil ou anneau
• Structures tendues, voiles d'ombrage, agencement extérieur
• Montages démontables où la liaison doit pouvoir s'ouvrir

Questions fréquentes

Quelles tailles sont disponibles en ligne ?

Sept diamètres : Ø4, 5, 6, 8, 10, 12 et 14 mm. Le Ø3 et tous les diamètres du Ø16 au Ø32 existent au catalogue et se fournissent sur devis.

Que signifie la charge indiquée ?

C'est une charge de rupture en essai, pas une charge d'utilisation. Elle suppose une traction axiale sur un seul brin, sans écartement de l'anse. Le coefficient de sécurité à appliquer dépend de votre montage et relève du professionnel qui le réalise.

Puis-je m'en servir pour du levage ?

Non. Cette manille n'est pas conçue pour soulever des charges, ni pour servir d'équipement de protection individuelle. Ces usages réclament des pièces spécifiquement certifiées et marquées pour cela.

Comment choisir la dimension ?

En partant du diamètre de la chaîne ou du câble à relier, puis en vérifiant que la pièce à engager passe dans l'ouverture et la largeur intérieures du tableau. Entre deux tailles, prenez la supérieure.

L'axe risque-t-il de se dévisser ?

Oui, sous les mouvements répétés. Sur un montage permanent, freinez-le par une ligature ou un frein-filet, ou passez sur la version à broche de sécurité, disponible sur devis.

Quelle différence avec la manille lyre ?

L'anse. La droite est étroite et aligne l'effort sur un axe ; la lyre est large et accepte plusieurs brins ou une sangle. Pour plus de longueur, il existe aussi la version longue.

Convient-elle en bord de mer ?

Oui, c'est son usage premier. L'inox A4 (AISI 316) est adapté aux atmosphères marines et chlorées. Un rinçage à l'eau douce après exposition prolongée au sel prolonge son aspect et sa tenue.

L'axe est-il remplaçable ?

Il se démonte entièrement, mais il fait partie de la manille et se commande avec elle. Un axe rapporté d'une autre taille ou d'une autre nuance compromet l'ensemble.
