Embout à chape soudée à sertir inox A4 pour câble 4 à 6 mm
Paiement sécuriséCB, PayPal, paiement en 4× sans frais
Retour sous 14 joursHors câble coupé sur mesure
Conseil technique04 90 75 85 93 — du lundi au vendredi

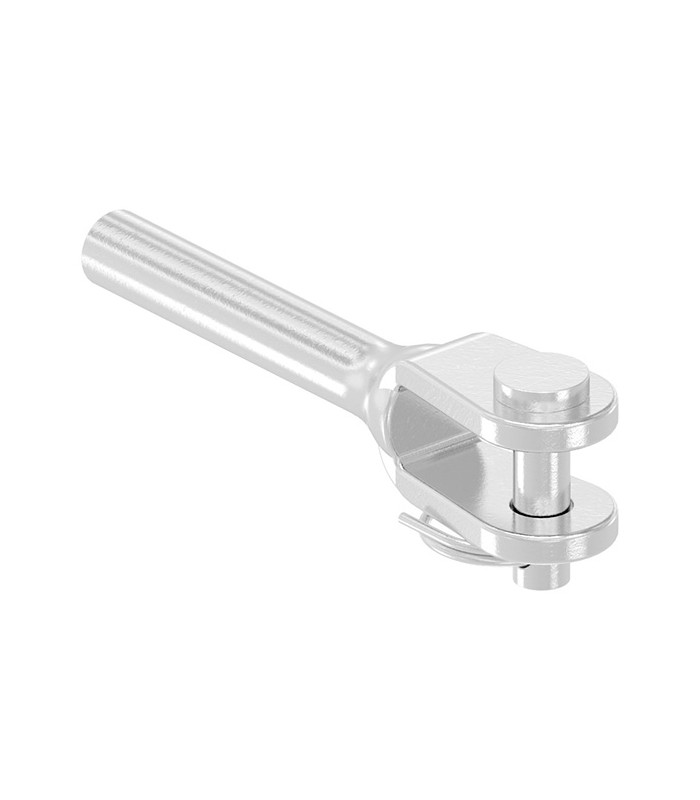

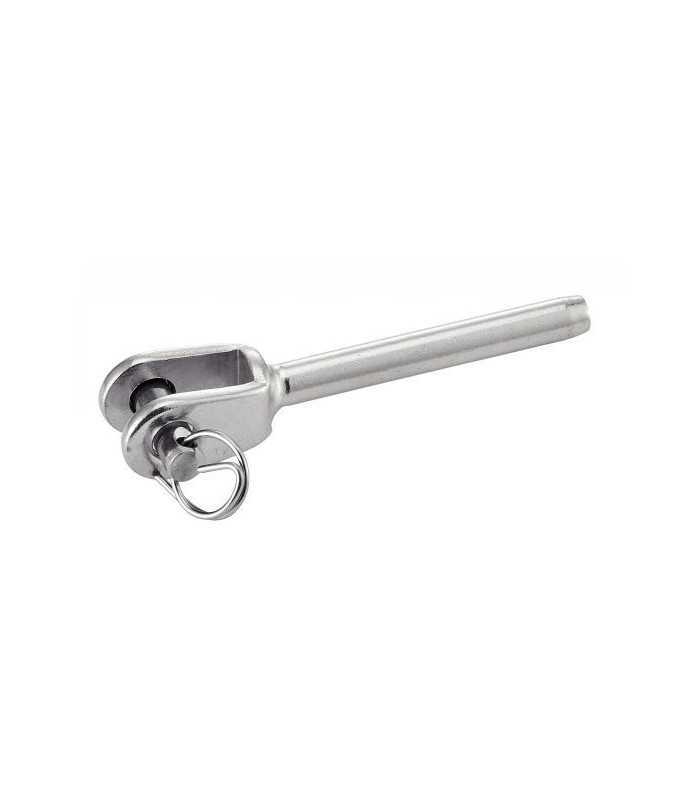

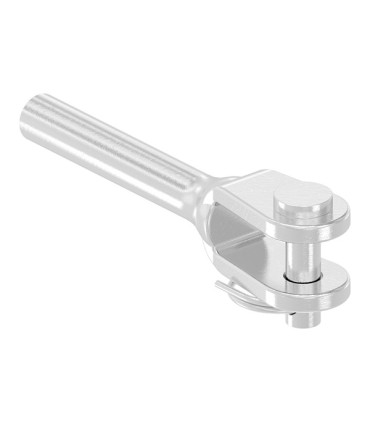

Embout à chape soudée à sertir inox A4 (AISI 316) : il se sertit à l'extrémité du câble et le termine par une chape, qui vient encadrer une platine ou une équerre et se bloque par un axe.
La liaison reste articulée : la terminaison suit l'angle réel du câble au lieu de travailler en flexion.

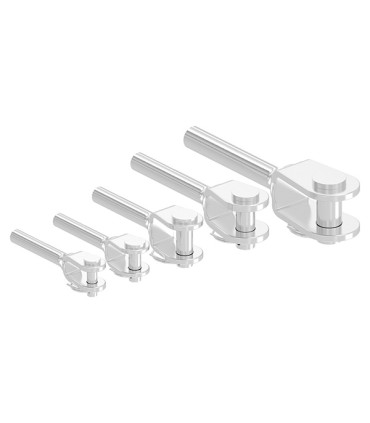

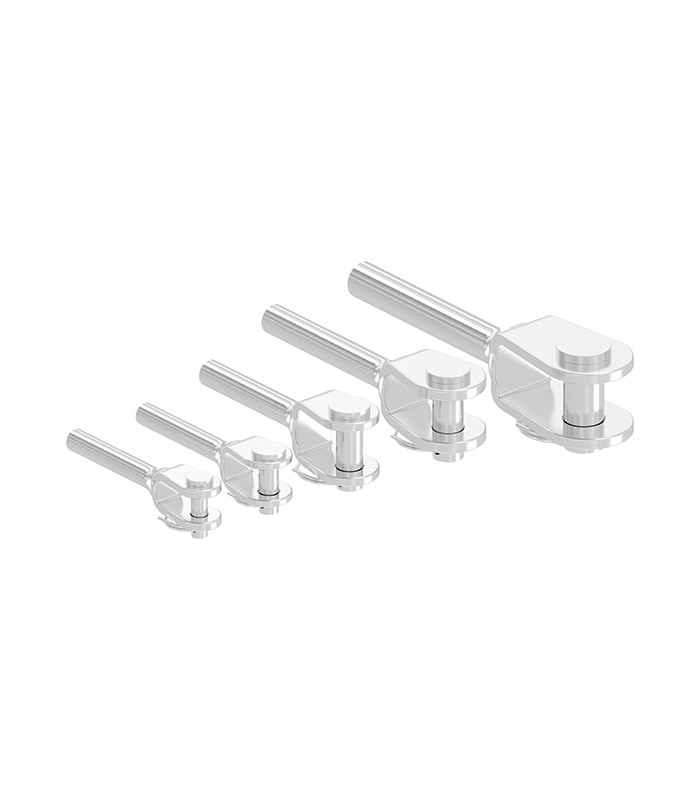

- ✔ Ø 4, 5 et 6 mm en vente en ligne
- ✔ Ø 2, 3 et 8 mm et au-delà sur devis
- ✔ Axe Ø8 mm sur la version Ø4 — non fourni
- ✔ Inox A4 (AISI 316), compatible 7x7, 7x19 et 1x19

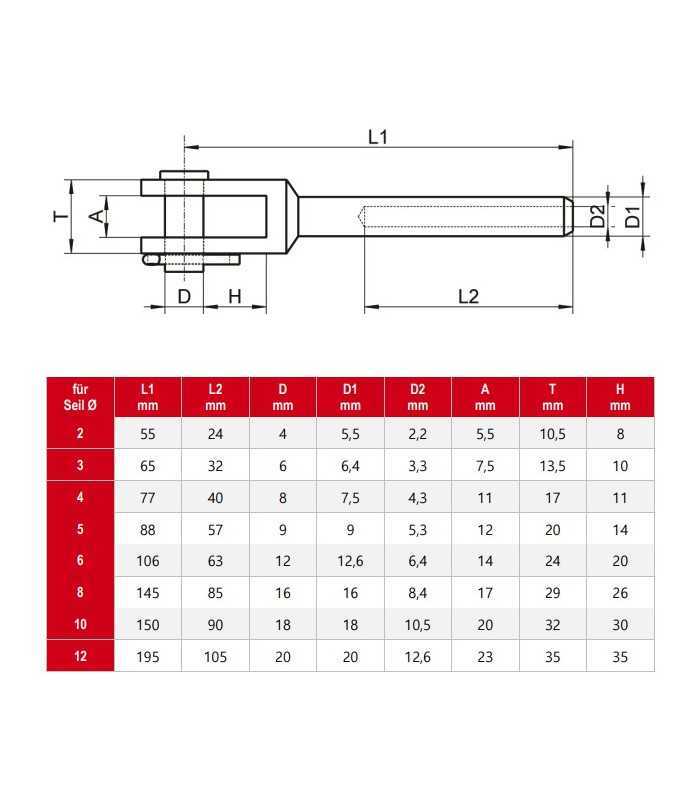

Dimensions exprimées en millimètres.
L'embout à chape soudée à sertir inox A4 se sertit à l'extrémité d'un câble inox et le termine par une chape : deux joues percées qui viennent encadrer une platine, une équerre ou un pontet, et se bloquent par un axe. La liaison obtenue est articulée.
C'est ce qui la distingue d'une terminaison rigide. Un câble en tension ne tire jamais exactement dans l'axe de son point d'ancrage : la chape laisse la terminaison pivoter et prendre l'angle réel du câble, au lieu de travailler en flexion à la sortie du serti. Sur une travée d'escalier ou une descente en biais, c'est la différence entre un montage propre et une pièce qui force.
| Ø 4, 5 et 6 mm en vente en ligne | |
| Ø 2, 3 et 8 mm et au-delà sur devis | |
| Axe Ø8 mm sur la version Ø4 — non fourni | |
| Inox A4 (AISI 316), compatible 7x7, 7x19 et 1x19 |
› Quel accessoire pour quelle situation ?
- Encadrer une platine ou une équerre et bloquer par un axe → cette pièce
- Passer un anneau fermé dans une manille ou une vis à œillet → l'embout à œil
- Fixer au mur avec rattrapage d'angle sur platine → l'embout articulé mural
- Traverser un perçage et bloquer par un écrou → l'embout fileté
- La même chape, mais avec le réglage de tension intégré → le ridoir à chape fixe soudée
Pour finir votre montage (pince à sertir, câble, coupe-câble, terminaisons, pontet) : voir la rubrique « Pour compléter votre achat », à droite de la description (en dessous sur téléphone).
Guides et accessoires
Guides utiles
Complétez votre projet
Chape ou œil : comment choisir
Les deux terminaisons se sertissent de la même façon et créent toutes deux un point d'accroche articulé. Le choix se fait sur la pièce d'en face :
- La chape vient autour de la pièce d'ancrage. Elle convient dès qu'il y a une tôle, une équerre ou une oreille percée à encadrer. Le montage reste plat, sans jeu latéral.
- L'œil passe dans la pièce d'ancrage : anneau, pontet, manille, vis à œillet. Il tolère mieux les désalignements importants mais laisse un peu de jeu.
En garde-corps sur platine, la chape est généralement le montage le plus net. En nautisme et sur ancrage existant, l'œil est souvent plus rapide à mettre en œuvre.
L'axe : la cote à vérifier avant de commander
La chape est livrée seule. Sur la version Ø4 vendue en ligne, elle est prévue pour un axe de 8 mm — c'est cette cote qui détermine le boulon, la goupille ou l'axe à prévoir, ainsi que le perçage de la pièce à encadrer si vous la fabriquez.
Une version à axe plus fin existe au catalogue sur ce même Ø4, disponible sur devis. Pour les autres diamètres, indiquez-nous votre montage : nous vérifions la cote d'axe avant commande.
Sertissage
Le sertissage se fait sous presse hydraulique, de chantier ou d'atelier, avec la matrice d'une taille en dessous du diamètre du câble. Le corps est écrasé sur toute la longueur de son perçage, en passes jointives, jamais sur la partie soudée.
Un embout correctement serti tient environ 85 % de la charge de rupture du câble. Cette valeur suppose la bonne matrice et une presse en état : nous ne garantissons pas de valeur de charge sur un sertissage réalisé par le client, elle dépend de l'outillage employé. Nous réalisons aussi le sertissage en atelier, sur câble coupé à votre longueur.

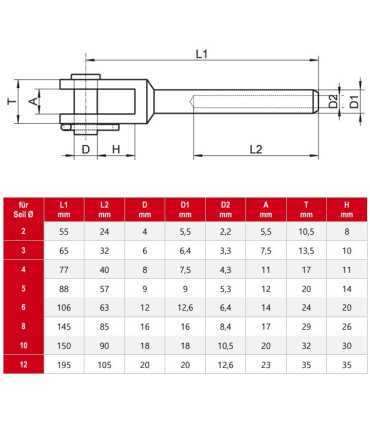

Dimensions et disponibilité
| Ø câble | Longueur totale | Ø corps | Axe | Disponibilité |
|---|---|---|---|---|
| 2 mm | 55 | 5,5 | nous consulter | Sur devis |
| 3 mm | 65 | 6,4 | nous consulter | Sur devis |
| 4 mm | 77 | 7,5 | 8 mm | En ligne |
| 5 mm | 88 | 9,0 | nous consulter | En ligne |
| 6 mm | 106 | 12,6 | nous consulter | En ligne |
| 8 mm | 145 | 16,0 | nous consulter | Sur devis |
| 10 à 16 mm | nous consulter | nous consulter | nous consulter | Sur devis |
Le câble Ø4 existe également en version à axe plus fin, disponible sur devis. Pour tout autre diamètre ou pour une quantité de chantier, demandez-nous un devis.
Caractéristiques techniques
| Matière | Inox A4 (AISI 316) |
| Type de liaison | Chape soudée, articulée sur axe |
| Axe | Non fourni. Ø8 mm sur la version Ø4 vendue en ligne |
| Montage | Sertissage sous presse hydraulique |
| Tenue du serti | Environ 85 % de la charge de rupture du câble |
| Câbles compatibles | 7x7, 7x19 et 1x19 au diamètre correspondant |
| Conditionnement | À l'unité |
| Dimensions | Exprimées en millimètres |
Applications
- Garde-corps à remplissage câble, fixation sur platine ou équerre
- Descentes de câble en biais, travées d'escalier où l'angle varie

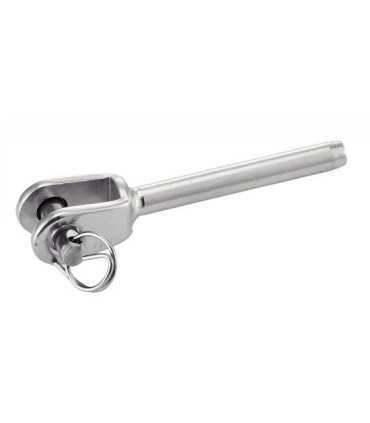

- Accastillage et gréement dormant, en milieu marin
- Voile d'ombrage, structures tendues, pergola
- Câbles de guidage pour végétation et treille
⚠ L'axe conditionne le montage, le câble se coupe net
- La chape est livrée seule : la version Ø4 en ligne prend un axe de 8 mm, à vérifier avec l'épaisseur de la pièce à encadrer avant de choisir le boulon ou la goupille. Nous ne communiquons pas de valeur de charge sur l'assemblage final : elle dépend de l'axe et du support retenus. Ce produit n'est pas destiné au levage de charges ni à l'EPI.
- Avant sertissage, le câble se coupe net à la pince coupe-câble : la disqueuse le chauffe et projette des particules ferreuses qui le contaminent et amorcent la corrosion au point de coupe. Voir Comment couper un câble inox proprement.
Questions fréquentes
Quelle différence avec l'embout à œil ?
La chape vient autour de la pièce d'ancrage et se bloque par un axe ; l'œil passe dedans. Sur une platine ou une équerre percée, la chape donne un montage plus plat et sans jeu latéral.
Quel diamètre d'axe faut-il prévoir ?
8 mm sur la version Ø4 vendue en ligne. L'axe n'est pas fourni : boulon, goupille ou axe se choisissent à cette cote, en tenant compte de l'épaisseur de la pièce à encadrer. Pour les autres diamètres, consultez-nous.
La chape peut-elle pivoter après montage ?
Oui, c'est tout son intérêt : elle bascule autour de son axe et suit l'angle réel du câble. Évitez de bloquer l'axe au point d'empêcher toute rotation, la terminaison travaillerait alors en flexion.
Peut-on la sertir soi-même ?
Oui, avec une presse hydraulique et la matrice correspondante — une taille en dessous du Ø du câble. Pince à main et étau ne conviennent pas. Ne jamais sertir sur la partie soudée.
Quelle charge tient un embout serti ?
Environ 85 % de la charge de rupture du câble quand le sertissage est fait dans les règles. Sur un sertissage réalisé par vos soins, nous ne communiquons pas de valeur garantie : elle dépend de la presse et de la matrice.
Quels câbles sont compatibles ?
Les câbles 7x7, 7x19 et 1x19 au diamètre correspondant. Le perçage est calculé sur le Ø nominal du câble, quelle que soit sa construction.
Convient-elle en bord de mer ?
Oui. L'inox A4 (AISI 316) est le choix adapté aux atmosphères marines et chlorées, y compris en abord de piscine. Un rinçage régulier à l'eau claire reste conseillé en façade très exposée.
Est-elle utilisable pour du levage ?
Non. Ni levage, ni élingage, ni équipement de protection individuelle. Cette pièce est destinée à la tension statique de câble.
