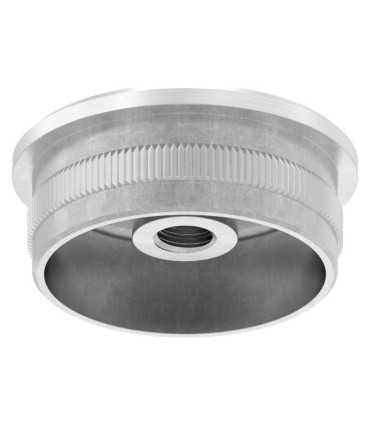

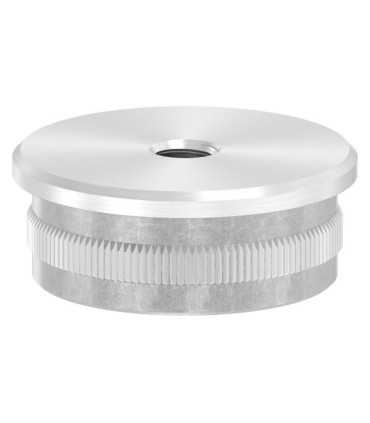

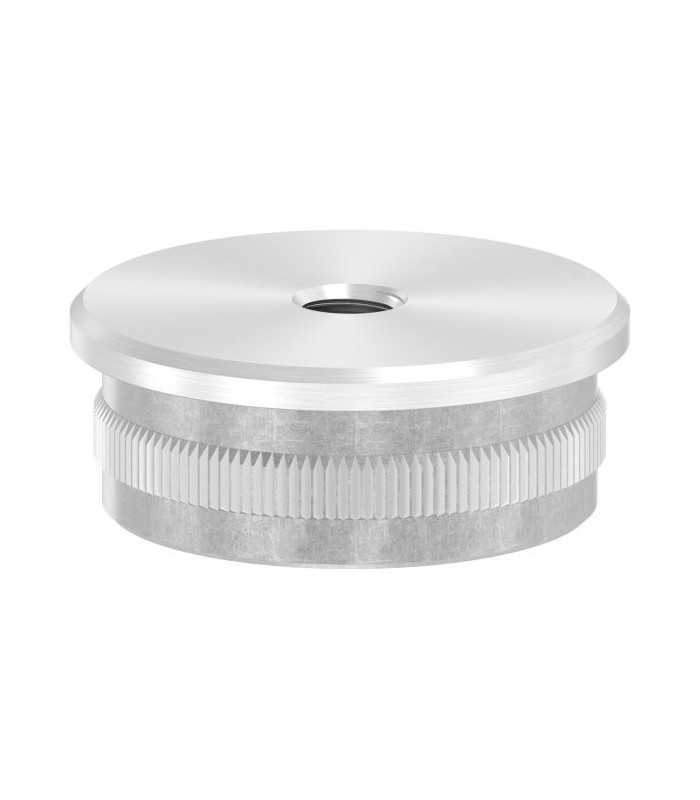

Embout plat taraudé M8 inox pour tube Ø42,4 x 2 – bouchon fileté à enfoncer et coller, A2 et A4

Le taraudage traverse la tête au centre : on y visse une vis M8 ou une tige filetée M8 pour fixer une pièce en bout de tube, exactement dans son axe. La vis et la pièce à fixer ne sont pas fournies.

Le trou reste ouvert tant que rien n'y est vissé. Pour simplement fermer un tube, sans rien y fixer, prenez l'embout plat sans taraudage : même tête de 3 mm, et aucun passage pour l'eau.

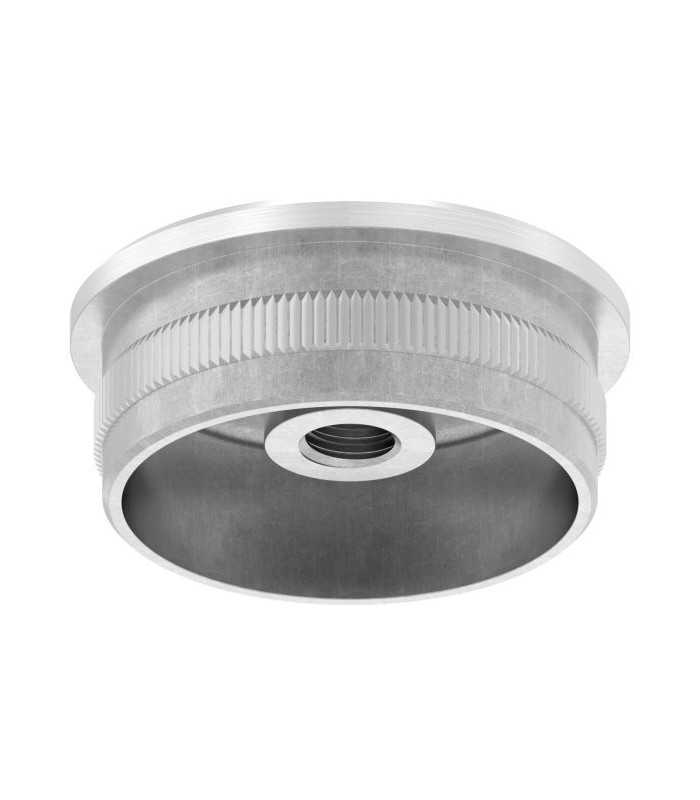

Le bouchon s'enfonce au maillet à tête caoutchouc ou nylon : un marteau métallique marquerait la tête brossée et pourrait abîmer l'entrée du filetage. Les rainures de la jupe le maintiennent en place pendant la prise de la colle.

Sur la vis M8 elle-même, la vis maintient, la colle pérennise : une goutte de colle ou de frein-filet sur le filetage l'empêche de se desserrer avec les vibrations.

Hauteur : calculer vos poteaux

La tête dépasse de 3 mm au-dessus de la coupe du tube. Sur un poteau, coupez le tube à la hauteur finie moins 3 mm, moins la hauteur de la pièce vissée dessus.

En ligne : l'embout taraudé M8 Ø42,4 x 2 en inox A2 et en inox A4, pour les tubes que nous stockons. Les autres dimensions, du Ø33,7 au Ø48,3 mm, toutes taraudées M8, sont commandées à la demande, sur devis.

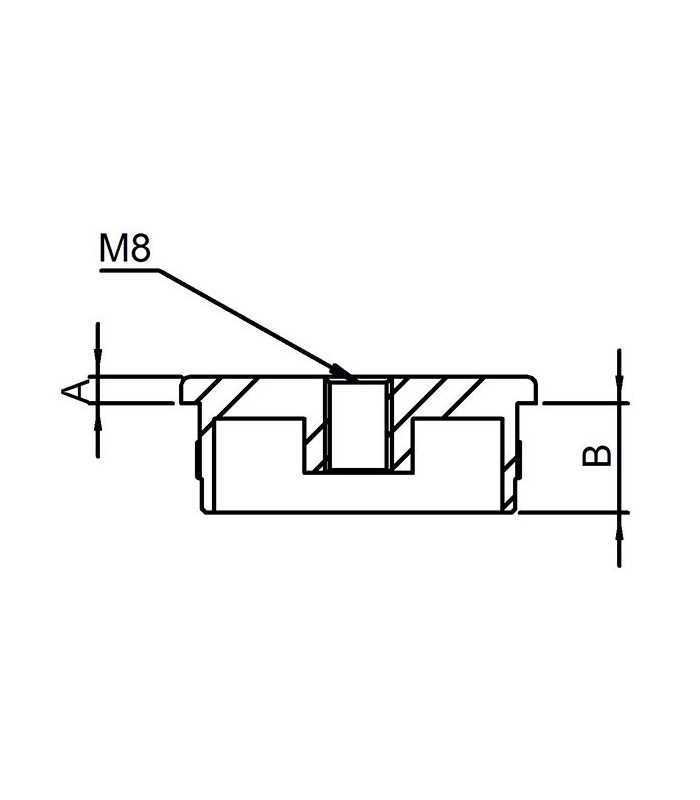

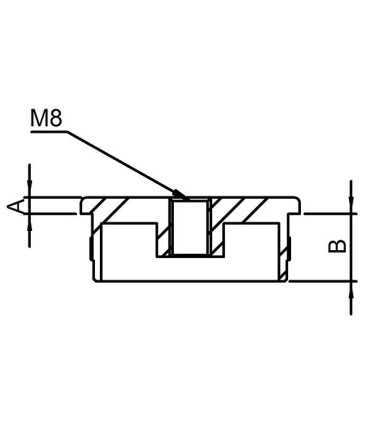

Tête : épaisseur au-dessus de la coupe du tube. Jupe : profondeur de la partie qui entre dans le tube. En Ø33,7 x 2, la jupe mesure 12,5 mm en A2 et 12 mm en A4.

L'embout Ø42,4 x 2 est en stock en inox A2 (1.4301, AISI 304), qui convient à l'intérieur et à l'extérieur en conditions courantes, et en inox A4 (1.4401/1.4404, AISI 316), pour le bord de mer, les abords de piscine et les sels de déneigement. Prenez la même nuance que vos tubes et que la vis M8 : sur un garde-corps A4, une pièce A2 serait le premier point à se piquer.

En A4, l'embout existe aussi en Ø33,7 x 2 et Ø48,3 x 2 mm, sur devis. Notre guide des types d'inox.

• Type : embout plat creux, moulé, à jupe rainurée, taraudé au centre
• Filetage : M8, au centre de la tête
• Tube compatible : rond Ø42,4 x 2 mm (intérieur 38,4 mm)
• Tête : plate, au diamètre du tube, 3 mm au-dessus de la coupe
• Jupe (partie qui entre dans le tube) : 12 mm
• Matière : inox A2 (1.4301 / AISI 304) ou inox A4 (1.4401/1.4404 / AISI 316)
• Finition : brossé grain 240
• Pose : enfoncé au maillet, puis collé ; vis M8 non fournie

Cet embout est prévu pour le Ø42,4 x 2 mm uniquement : dans un tube de 2,5 mm d'épaisseur, l'intérieur descend à 37,4 mm et la jupe n'entre pas. Tous nos tubes Ø42,4 sont en 2 mm : longueurs de 50 cm à 1,50 m et longueurs de 2 m à 3 m.

• Coupez le tube d'équerre et ébavurez l'intérieur (retirez les bavures de coupe) : la tête doit porter sur toute la coupe, sinon la pièce vissée ne sera pas dans l'axe.
• Dégraissez la jupe et l'intérieur du tube, puis encollez la jupe avec une colle bi-composant inox, type soudure à froid.
• Enfoncez au maillet à tête caoutchouc ou nylon, en frappant sur la couronne de la tête plutôt que sur le trou, jusqu'à ce que la tête porte sur la coupe.
• Laissez prendre la colle pendant le temps indiqué par son fabricant avant de visser quoi que ce soit.
• Vissez la pièce avec une goutte de colle ou de frein-filet sur la vis M8, sans forcer au serrage.

Important : en France, la norme NF P01-012 impose dans la majorité des cas une hauteur de garde-corps d'au moins 1 m, du sol fini au-dessus de la main courante. La résistance du garde-corps repose sur les poteaux et leur ancrage, jamais sur un embout.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

À quoi sert le taraudage M8 ?

À visser une pièce en bout de tube, dans son axe, avec une vis ou une tige filetée M8. Pour simplement fermer le tube, prenez l'embout plat sans taraudage.

Peut-on fixer un poteau au sol avec cet embout ?

Non. Un poteau de garde-corps doit résister aux poussées horizontales fixées par la norme : il se pose sur une platine de sol chevillée ou se scelle. Le taraudage M8 est fait pour fixer des accessoires.

La vis M8 est-elle fournie ?

Non, l'embout est livré seul. Choisissez une vis ou une tige filetée M8 dans la même nuance que l'embout.

Faut-il coller l'embout ?

Oui. Les rainures le retiennent à la pose, mais seule la colle garantit un bouchon qui ne tourne pas et ne prend pas de jeu quand on serre la vis. Laissez prendre la colle avant de visser. Voir les colles inox.

Que veut dire « taraudé » ?

Un trou taraudé est un trou fileté à l'intérieur, comme un écrou : on peut y visser directement une vis. M8 désigne le diamètre du filetage, 8 mm.

Cet embout convient-il à mon tube ?

Oui s'il s'agit d'un tube rond Ø42,4 x 2 mm, le format de tous nos tubes de garde-corps. Pour une épaisseur de 2,5 mm ou un autre diamètre (Ø33,7, Ø48,3), il faut l'embout correspondant, sur devis.

Existe-t-il en inox A4 ?

Oui : le Ø42,4 x 2 est en stock en A4. L'A4 existe aussi en Ø33,7 x 2 et Ø48,3 x 2 mm, sur devis.
