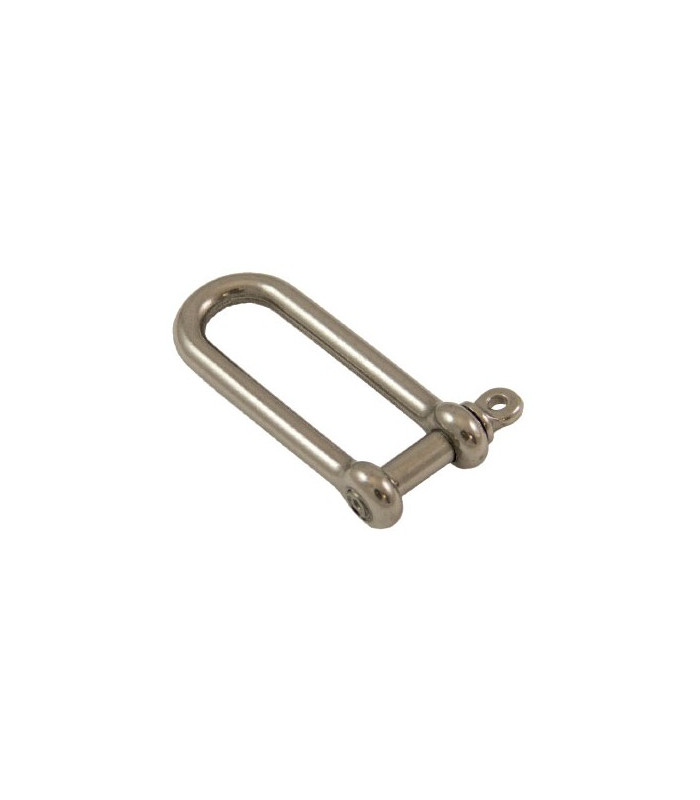

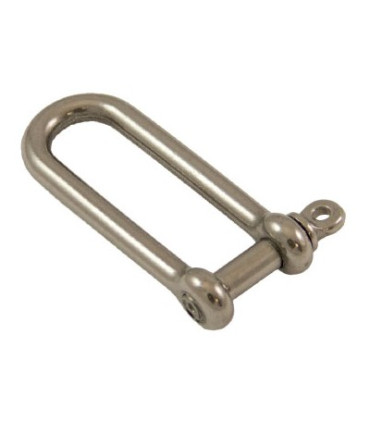

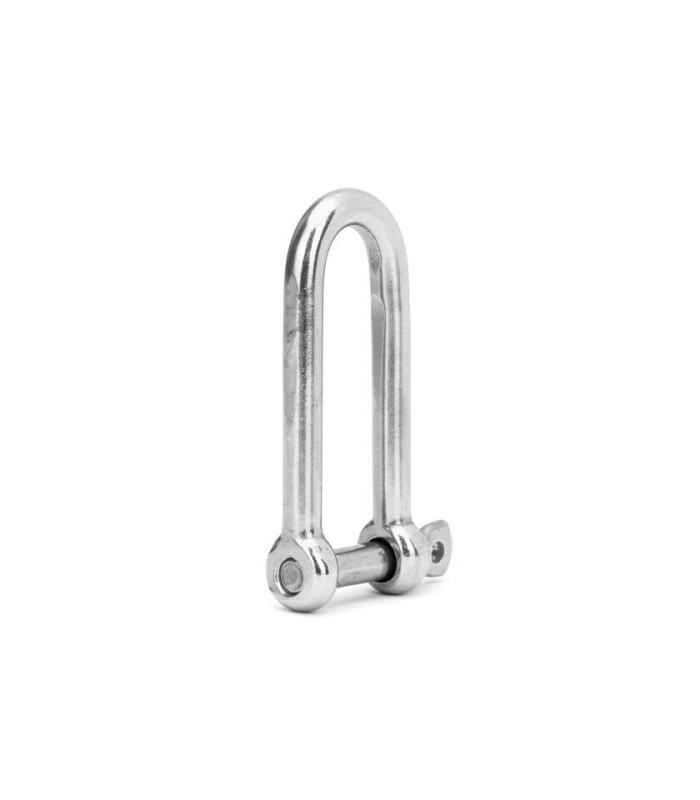

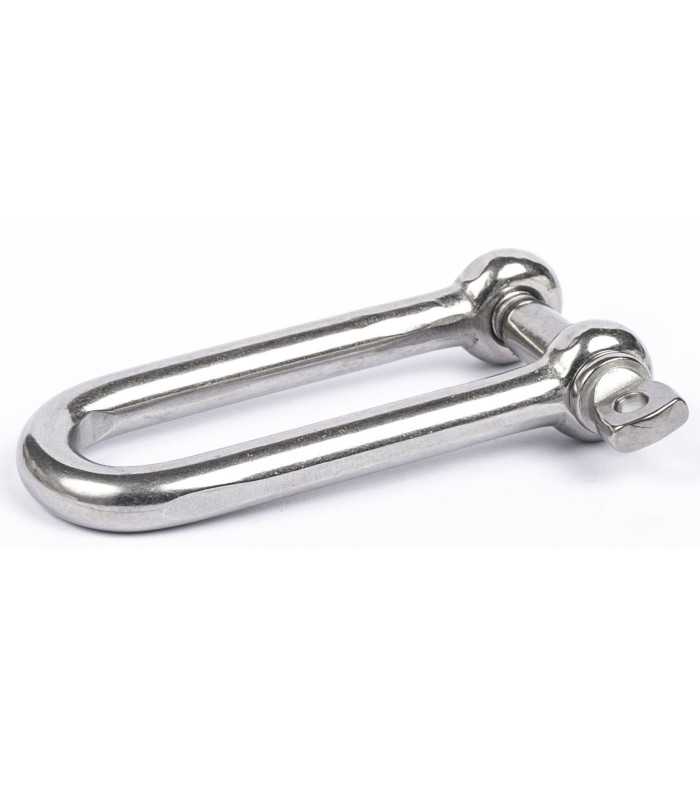

Manille droite longue inox A4 (AISI 316) : même principe que la manille droite, avec une anse environ deux fois plus haute à diamètre égal.
Pour franchir une épaisseur ou éloigner le point de liaison. Pièce d'accastillage, non destinée au levage ni à l'EPI.
Dimensions exprimées en millimètres.
La manille droite longue inox A4 reprend le principe de la manille droite — anse étroite, côtés parallèles, axe fileté démontable — avec une anse nettement plus haute. À diamètre égal, son ouverture intérieure est environ deux fois celle d'une manille droite classique.
Cette hauteur sert dans deux cas : traverser une pièce épaisse, une joue de chape ou un empilement de plusieurs éléments ; ou éloigner le point de liaison, quand deux pièces ne doivent pas venir en contact. La charge de rupture, elle, reste identique à celle de la manille droite de même diamètre.
› Quelle manille pour quelle situation ?
Une anse haute travaille moins bien qu'une anse courte dès que l'effort n'est plus parfaitement aligné : le bras de levier sur l'axe augmente avec la hauteur. Elle se choisit donc pour une raison géométrique précise — une épaisseur à franchir, un dégagement à ménager — et non par confort de montage.
Si la seule difficulté est de faire passer plusieurs brins, ce n'est pas de la hauteur qu'il faut mais de la largeur, et c'est la lyre qui répond.
✖ À éviter
Charger l'anse en travers, ou faire tirer deux brins en V qui l'écartent : l'axe travaille alors en flexion, et la hauteur de l'anse aggrave le phénomène. Ne pas laisser l'axe simplement vissé à la main sur un montage permanent.
Les mouvements répétés d'un bateau au mouillage, le battement d'un cordage ou les vibrations d'une structure finissent par dévisser l'axe, parfois en quelques semaines.
Sur un montage permanent ou peu accessible, prévoyez un freinage : fil de ligature entre l'axe et l'anse, frein-filet, ou l'une des deux versions sécurisées du catalogue — axe imperdable, ou vis hexalobulaire à broche. Toutes deux existent du Ø5 au Ø12 et se fournissent sur devis.
Les valeurs du tableau sont des charges de rupture : la valeur à laquelle la pièce cède en essai, pas une charge d'utilisation. Le coefficient de sécurité à appliquer relève du professionnel en charge du montage, selon l'usage et la réglementation qui s'y applique.
Elles ne valent par ailleurs qu'en traction axiale, sur un seul brin, sans écartement.

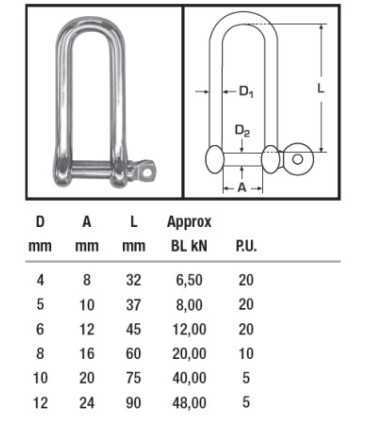

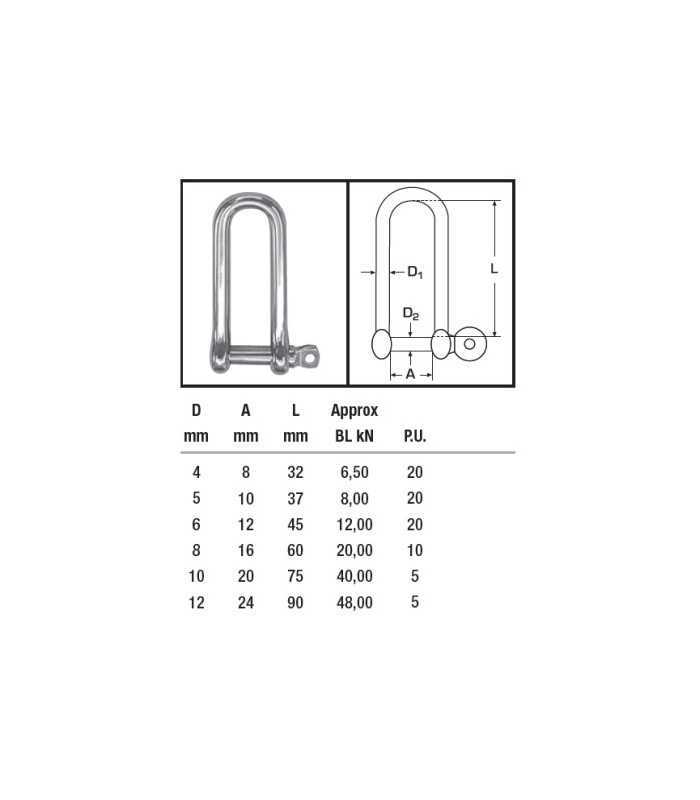

| Ø | Ouverture intérieure | Largeur intérieure | Charge de rupture | Disponibilité |
|---|---|---|---|---|
| 4 mm | 30,0 | 8 | 700 kg | En ligne |
| 5 mm | 37,5 | 10 | 1 000 kg | En ligne |
| 6 mm | 45,0 | 12 | 1 500 kg | En ligne |
| 8 mm | 60,0 | 16 | 3 000 kg | En ligne |
| 10 mm | 75,0 | 20 | 4 300 kg | En ligne |
| 12 mm | 90,0 | 24 | 6 600 kg | En ligne |
| 16 mm | 120,0 | 32 | 10 000 kg | Sur devis |
Six diamètres sont en vente en ligne, du Ø4 au Ø12. Le Ø16, les versions à axe sécurisé et les quantités de chantier se fournissent sur devis : demandez-nous un devis.
| Matière | Inox A4 (AISI 316) |
| Forme | Droite longue, côtés parallèles |
| Axe | Fileté métrique, entièrement démontable |
| Charges indiquées | Charges de rupture, en traction axiale sur un brin |
| Usage | Accastillage, amarrage, mouillage — hors levage et EPI |
| Conditionnement | À l'unité |
| Dimensions | Exprimées en millimètres |
⚠ Charge de rupture n'est pas charge de travail
Les valeurs du tableau sont des charges de rupture en essai, valables en traction axiale sur un seul brin. Elles ne constituent pas une charge maximale d'utilisation. Ce produit n'est pas destiné au levage de charges ni à l'équipement de protection individuelle : ces usages réclament des pièces spécifiquement certifiées et marquées pour cela.
› Guides utiles
› Complétez votre projet
Quand il faut franchir une épaisseur ou ménager un dégagement. À diamètre égal, l'ouverture intérieure est environ doublée, pour une charge de rupture identique.
Six diamètres : Ø4, 5, 6, 8, 10 et 12 mm. Le Ø16 existe au catalogue et se fournit sur devis.
Non, la charge de rupture est la même à diamètre égal. La longueur n'apporte pas de résistance : elle apporte du passage.
C'est une charge de rupture en essai, pas une charge d'utilisation. Elle suppose une traction axiale sur un seul brin, sans écartement de l'anse.
Non. Cette manille n'est pas conçue pour soulever des charges, ni pour servir d'équipement de protection individuelle.
Oui, sous les mouvements répétés. Sur un montage permanent, freinez-le par une ligature ou un frein-filet, ou passez sur une version à axe imperdable ou à broche de sécurité, disponibles sur devis.
En partant du diamètre de la chaîne ou du câble à relier, puis en vérifiant que l'épaisseur à franchir passe dans l'ouverture intérieure. Entre deux tailles, prenez la supérieure.
Oui, c'est son usage premier. L'inox A4 (AISI 316) est adapté aux atmosphères marines et chlorées. Un rinçage à l'eau douce après exposition prolongée au sel prolonge son aspect et sa tenue.
