Pince à verre inox carrée 45x45 pour poteau Ø42,4 – garde-corps et balustrade verre, cales 8 à 10,76 mm, A2 et A4

Pince à verre inox carrée 45x45 pour poteau rond Ø42,4

Cette pince à verre inox fixe un panneau de verre sur un poteau rond Ø42,4 de garde-corps ou de balustrade : balcon, terrasse, mezzanine, escalier. Son dos est creusé au rayon du tube pour s'y appuyer sur toute sa surface. Format carré 45 x 45 x 27 mm, au dessin net et contemporain.

En ligne en inox A2 et inox A4, pour verre trempé 8 mm, feuilleté 8,76 mm ou 10,76 mm. Visserie et capuchons fournis.

Comment elle se monte : une pince en deux parties

La pince s'ouvre en deux. La partie arrière se fixe sur le support par la vis à tête cylindrique M8 x 20, dans un taraudage M8. On y pose le verre entre ses cales, puis on rapplique la partie avant, serrée par les deux vis à tête fraisée M6 x 16. Les deux capuchons viennent masquer ces vis.

Épaisseur de verre ou de tôle : tout se joue sur les cales

Le corps de la pince est le même pour toutes les épaisseurs : ce sont les cales en caoutchouc EPDM, placées de part et d'autre du panneau, qui l'adaptent à l'épaisseur du verre ou de la tôle. Changer de cales permet donc de passer d'une épaisseur à l'autre, sans changer de pince. Les cales évitent aussi tout contact direct entre le verre et le métal.

En ligne, la pince est livrée avec les cales du verre choisi. Les autres cales, pour verre trempé, verre feuilleté ou panneau de tôle, sont commandées à la demande.

Faites défiler le tableau pour voir les 11 épaisseurs.

Dimensions et versions

En ligne : poteau rond Ø42,4, en inox A2 et A4. Les poteaux Ø33,7 et Ø60,3 et les versions en zamak sont commandés à la demande.

Inox A2, inox A4, zamak brut ou laqué

• Inox A2 (AISI 304) : intérieur et extérieur courant.
• Inox A4 (AISI 316) : bord de mer, piscine, extérieur exposé.
• Zamak brut (alliage de zinc moulé) : finition brute, sur devis.
• Zamak aspect inox : zamak verni d'aspect inox, réservé à l'intérieur (le vernis ne tient pas durablement aux intempéries), sur devis.

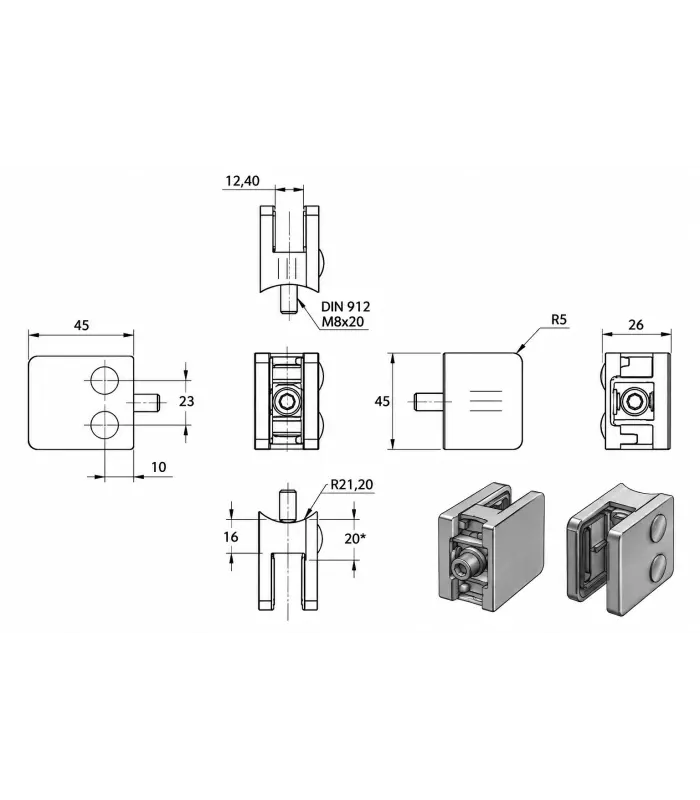

Caractéristiques techniques

• Dimensions : 45 x 45 x 27 mm
• Dos : creusé pour poteau rond Ø42,4
• Panneau : verre trempé 8 mm, feuilleté 8,76 ou 10,76 mm selon la déclinaison (autres cales sur devis)
• Cales : caoutchouc EPDM
• Fixation sur le support : 1 vis à tête cylindrique M8 x 20, dans un taraudage M8 (fournie)
• Fermeture de la pince : 2 vis à tête fraisée M6 x 16 et 2 capuchons de finition (fournis)
• Montage en angle à 90° : possible
• Matière : inox A2 (AISI 304) ou inox A4 (AISI 316)
• Finition : brossé grain 240
• Vendue à l'unité

Conseils de pose

• Tracez l'emplacement des pinces à la même hauteur sur les poteaux.
• Percez et taraudez le poteau en M8 au droit de chaque pince, puis vissez la partie arrière avec la vis M8 x 20.
• Mettez les cales en place et présentez le panneau : il ne doit jamais toucher le métal.
• Rappliquez la partie avant, serrez les deux vis M6 x 16, puis posez les capuchons.

Important : un garde-corps doit respecter la norme NF P01-012, qui fixe la hauteur (1 m minimum dans la majorité des cas, du sol fini au-dessus de la main courante) et les écartements entre éléments. La résistance aux poussées horizontales relève de la norme NF P01-013. Le choix du verre et le nombre de pinces par panneau se valident avec votre miroitier.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Pince à verre inox carrée 45x45

Et pour une pose murale ?

Prenez la pince à verre dos plat : même format, dos plat pour mur, poteau plat ou carré.

Quelle épaisseur de verre ?

En ligne : verre trempé 8 mm, feuilleté 8,76 mm ou 10,76 mm. Les cales pour 6 à 10 mm et pour tôle de 1,5 à 4 mm sont sur devis : le corps de pince reste le même.

La visserie est-elle fournie ?

Oui : la vis M8 x 20 qui fixe la partie arrière sur le support, les 2 vis M6 x 16 qui referment la partie avant sur le verre, et les 2 capuchons de finition.

Peut-on l'utiliser avec une tôle au lieu d'un verre ?

Oui, avec les cales pour tôle de 1,5 à 4 mm, sur devis.

Faut-il la souder ?

Non. La pince se visse sur son support et serre le panneau.

Existe-t-elle en couleur ?

Sur poteau rond, la gamme existe en zamak brut et en zamak aspect inox, sur devis. Les couleurs RAL 7016 et 9005 existent en version dos plat.
