Pince à verre ronde Ø60 intermédiaire – pince garde-corps verre pincé et balustrade, entre deux panneaux, 8 à 10,76 mm, A2/A4

Pince à verre ronde Ø60 intermédiaire : elle tient deux panneaux à la fois

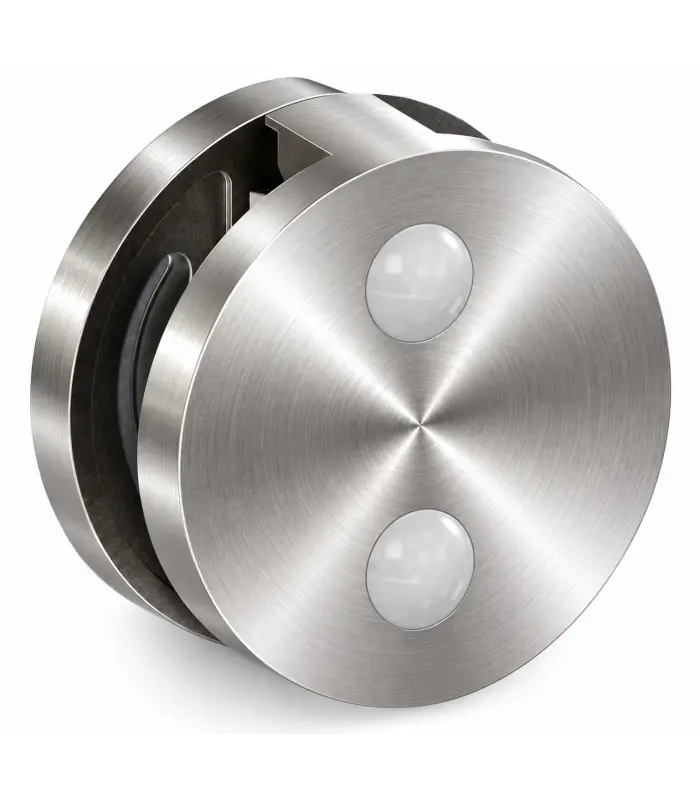

Cette pince à verre inox ronde Ø60 se place entre deux panneaux de verre qui se suivent : chaque panneau entre d'un côté de la pince. C'est la pince intermédiaire d'un garde-corps en verre pincé, d'une balustrade ou d'une rampe d'escalier vitrée. Disque de Ø60 x 28 mm, au dessin sobre.

En ligne en inox A2 et inox A4, pour verre trempé 8 mm, feuilleté 8,76 mm ou 10,76 mm. Visserie et capuchons fournis.

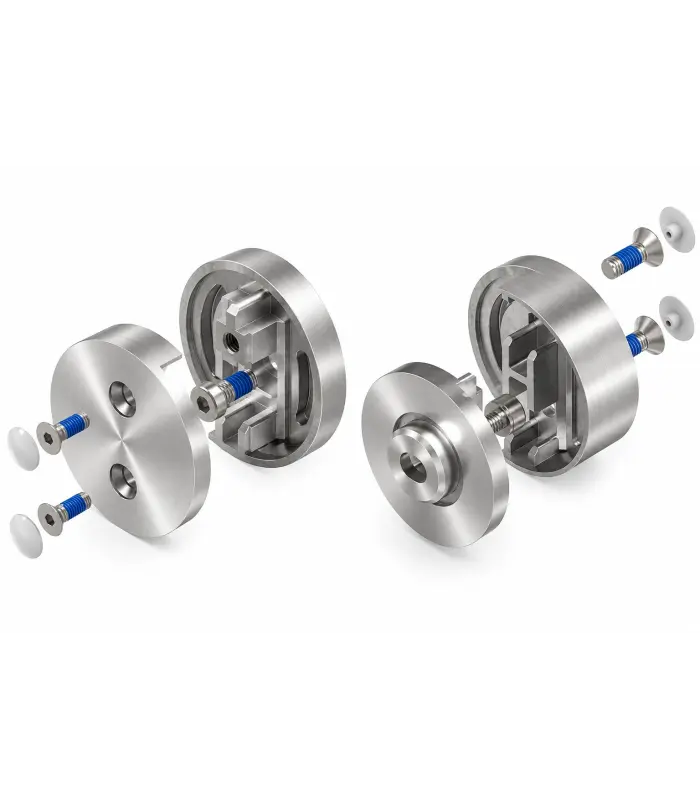

Comment elle se monte : une pince en deux parties

La pince s'ouvre en deux. La partie arrière se fixe sur le support par la vis à tête cylindrique M8 x 25, dans un taraudage M8. On y pose les deux panneaux, chacun entre ses cales, puis on rapplique la partie avant, serrée par les deux vis à tête fraisée M6 x 16. Les deux capuchons viennent masquer ces vis.

Épaisseur de verre ou de tôle : tout se joue sur les cales

Le corps de la pince est le même pour toutes les épaisseurs : ce sont les cales en caoutchouc EPDM qui l'adaptent au verre ou à la tôle, et qui évitent tout contact direct entre le verre et le métal.

Deux panneaux, deux jeux de cales : la pince intermédiaire serre deux verres, il lui faut donc le double de cales d'une pince de départ. En ligne, la pince est livrée avec les cales du verre choisi. Les autres cales, jusqu'au verre de 12,76 mm ou pour panneau de tôle, sont commandées à la demande.

Faites défiler le tableau pour voir les 11 épaisseurs.

Inox A2 ou inox A4

L'inox A2 (AISI 304) convient à l'intérieur et à l'extérieur courant. L'inox A4 (AISI 316) s'impose en bord de mer, autour d'une piscine ou en extérieur exposé.

Caractéristiques techniques

• Dimensions : Ø60 x 28 mm, forme ronde
• Position : pince intermédiaire, un panneau de chaque côté
• Panneau : verre trempé 8 mm, feuilleté 8,76 ou 10,76 mm selon la déclinaison (autres cales sur devis)
• Cales : caoutchouc EPDM, deux jeux (un par panneau)
• Fixation sur le support : 1 vis à tête cylindrique M8 x 25, dans un taraudage M8 (fournie)
• Support pour poteau Ø42,4 : pièce de raccord à commander à part, un par pince
• Fermeture de la pince : 2 vis à tête fraisée M6 x 16 et 2 capuchons de finition (fournis)
• Matière : inox A2 (AISI 304) ou inox A4 (AISI 316)
• Finition : brossé grain 240
• Vendue à l'unité

Conseils de pose

• Tracez l'emplacement des pinces à la même hauteur.
• Percez et taraudez le poteau en M8 au droit de chaque pince. Sur poteau rond Ø42,4, intercalez le support de pince (vendu à part) ; sur une face plane, demandez la version plate.
• Logez la partie arrière de la pince dans le support et vissez l'ensemble avec la vis M8 x 25.
• Mettez les cales en place et présentez les deux panneaux : le verre ne doit jamais toucher le métal.
• Rappliquez la partie avant, serrez les deux vis M6 x 16, puis posez les capuchons.

Important : un garde-corps doit respecter la norme NF P01-012, qui fixe la hauteur (1 m minimum dans la majorité des cas, du sol fini au-dessus de la main courante) et les écartements entre éléments. La résistance aux poussées horizontales relève de la norme NF P01-013. Le choix du verre et le nombre de pinces par panneau se valident avec votre miroitier.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Pince à verre ronde Ø60 intermédiaire

Quelle différence entre pince intermédiaire et pince de départ ?

La pince intermédiaire se place entre deux panneaux et les reçoit tous les deux. La pince de départ tient le bord d'un seul panneau.

Combien de cales faut-il ?

Deux jeux, un par panneau. Pour une épaisseur commandée sur devis, prévoyez donc le double de cales.

Quelle épaisseur de verre ?

En ligne : trempé 8 mm, feuilleté 8,76 mm ou 10,76 mm. Les cales pour verre de 6 à 12,76 mm et pour tôle de 1,5 à 3 mm sont sur devis : le corps de pince reste le même.

La visserie est-elle fournie ?

Oui : la vis M8 x 25 qui fixe la partie arrière sur le support, les 2 vis M6 x 16 qui referment la partie avant sur le verre, et les 2 capuchons de finition.

Comment la poser sur un poteau rond ?

Avec le support de pince pour poteau Ø42,4, un par pince : il épouse le tube d'un côté et reçoit la pince de l'autre.

Faut-il la souder ?

Non. La pince se visse sur son support et serre le panneau.

Existe-t-elle en inox A4 ?

Oui, en ligne, pour le bord de mer, la piscine et l'extérieur exposé.
