Support de main courante articulé inox Ø42,4 x 2 – fixation articulée pour rampe d'escalier, A2 / A4, gamme Signature

Support de main courante articulé inox pour poteau Ø42,4 x 2

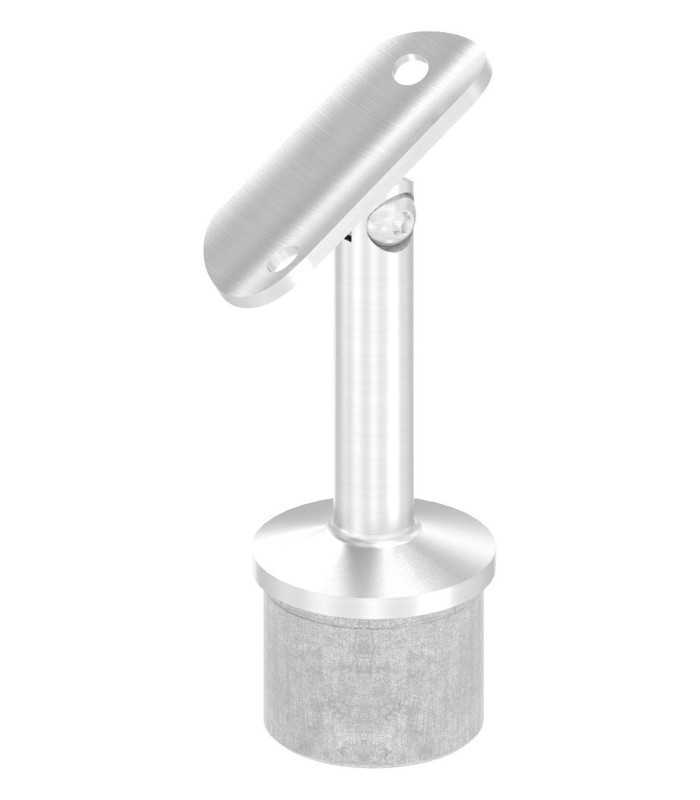

Ce support de main courante articulé inox porte une main courante Ø42,4 au-dessus d'un poteau rond Ø42,4 x 2 mm. Sa platine articulée pivote sur un axe et suit l'inclinaison de la main courante : c'est la fixation articulée des rampes d'escalier, dont la pente dépend du chantier.

Il est fabriqué d'une seule pièce : le bouchon qui entre dans le poteau, la tige et la platine forment un ensemble sans jeu. Il se colle en tête de poteau, sans soudure. Il appartient à la gamme Signature FSA Inox, en inox A2 ou A4 brossé grain 240, non moleté.

Une platine qui suit la pente

La platine est cintrée au Ø42,4 : la main courante s'y couche sur toute sa largeur. Elle pivote sur un axe placé à 68,5 mm au-dessus du poteau, et prend l'inclinaison de la main courante une fois celle-ci vissée. La main courante se fixe par 2 vis passant par les 2 trous Ø6,5 mm de la platine (vis non fournies).

Hauteur : calculer vos poteaux

Le support mesure 80 mm entre le haut du poteau et la platine. Pour la hauteur finie, ajoutez le diamètre de la main courante (42,4 mm) : le poteau se coupe à la hauteur finie moins environ 122 mm. Sur une rampe inclinée, la platine bascule et déplace légèrement le point d'appui : présentez un support à blanc avant de couper tous les poteaux.

Dimensions disponibles

En ligne : le support pour poteau Ø42,4 x 2 en inox A2 et en inox A4, celui qui correspond aux tubes que nous stockons. Les versions pour poteau Ø42,4 x 2,5 et Ø33,7 x 2 sont commandées à la demande, sur devis.

Inox A2 ou inox A4

• Inox A2 (1.4301, AISI 304) : résistant à la corrosion courante. Idéal en intérieur et en extérieur en environnement standard. Non recommandé en milieu marin ou en présence de chlore.
• Inox A4 (1.4401/1.4404, AISI 316) : allié au molybdène, il résiste mieux aux milieux chlorés et humides. Recommandé pour les extérieurs exposés, côtiers ou proches d'une piscine.

Gardez la même nuance sur tout le garde-corps. Notre guide des types d'inox.

Caractéristiques techniques

• Type : support de main courante articulé, d'une seule pièce
• Poteau compatible : tube rond Ø42,4 x 2 mm (intérieur 38,4 mm)
• Main courante : tube rond Ø42,4 mm
• Platine : articulée, cintrée au Ø42,4, 2 trous Ø6,5 mm
• Hauteur : 80 mm du haut du poteau à la platine
• Axe d'articulation : à 68,5 mm du haut du poteau
• Tige : Ø14 mm
• Fixation sur le poteau : bouchon collé, colle inox type soudure à froid
• Matière : inox A2 (1.4301) ou inox A4 (1.4401/1.4404)
• Finition : brossé grain 240, non moleté

Conseils de pose

• Coupez les poteaux d'équerre et ébavurez l'intérieur (retirez les bavures de coupe) pour que le bouchon entre sans forcer.
• Montez à blanc : posez les supports, couchez la main courante sur les platines et contrôlez l'alignement et la pente au cordeau.
• Collez les supports dans les poteaux : dégraissez, encollez le bouchon avec une colle bi-composant inox, type soudure à froid, emboîtez jusqu'en butée, platines toutes orientées dans l'axe de la rampe.
• Fixez la main courante : repérez et percez les 2 trous sous la main courante, encollez la platine, puis vissez.
• Laissez prendre la colle sans solliciter le garde-corps, pendant le temps indiqué par le fabricant de la colle.

Important : en France, la norme NF P01-012 impose dans la majorité des cas une hauteur de garde-corps d'au moins 1 m, du sol fini au-dessus de la main courante. La résistance du garde-corps repose sur les poteaux et leur ancrage.

Gamme Signature FSA Inox

La gamme Signature regroupe les garde-corps inox intégrant des supports de main courante et des perçages. Elle se distingue par une finition brossée satinée grain 240 non moletée et un niveau de finition soigné, particulièrement adapté aux rampes d'escalier et aux installations avec main courante. Elle est disponible à la pose dans tout le Vaucluse (84).

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Support de main courante articulé inox Ø42,4

À quoi sert un support de main courante articulé ?

À fixer une main courante Ø42,4 sur un poteau rond quand elle est inclinée : la platine pivote pour suivre la pente de l'escalier.

Comment se fixe le support sur le poteau ?

Son bouchon s'emboîte dans le poteau Ø42,4 x 2 et se colle avec une colle spéciale inox. Aucune soudure n'est nécessaire. Voir les colles inox.

Comment fixe-t-on la main courante ?

Elle se couche dans la platine cintrée et se fixe par 2 vis passant par les trous Ø6,5 mm (vis non fournies). Encollez aussi la platine : la vis maintient, la colle pérennise.

Quelle hauteur fait le support ?

80 mm entre le haut du poteau et la platine. Ajoutez le diamètre de la main courante pour obtenir la hauteur finie.

Ce support va-t-il sur mon poteau ?

Oui s'il s'agit d'un tube rond Ø42,4 x 2 mm, le format de tous nos tubes de garde-corps. En Ø42,4 x 2,5 ou Ø33,7 x 2, il existe sur devis.

Qu'est-ce que la gamme Signature ?

La gamme Signature regroupe les garde-corps inox avec supports de main courante et perçages, en finition brossée grain 240 non moletée. Elle est disponible à la pose dans tout le Vaucluse (84).
