Support mural de main courante inox Ø42,4 articulé orientable – plaque inclinable à la pente, rampe d'escalier, déport 79 mm, A2
Paiement sécuriséCB, PayPal, paiement en 4× sans frais
Retour sous 14 joursHors câble coupé sur mesure
Conseil technique04 90 75 85 93 — du lundi au vendredi

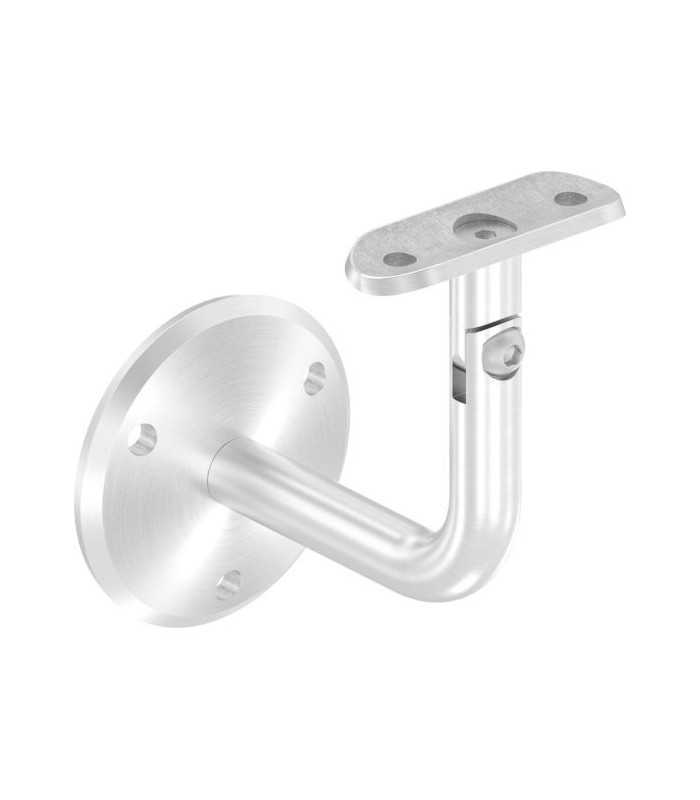

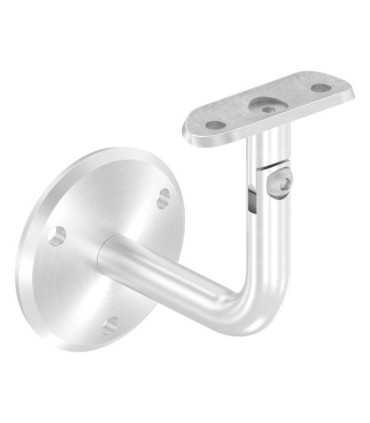

Support mural de main courante inox articulé pour main courante ronde Ø42,4, inox ou bois. La plaque cintrée s'incline à la pente de l'escalier sur une vis M6 qui la bloque au serrage. Rosace Ø70 à 3 trous Ø8,5, bras coudé Ø12, déport 79 mm. Plaque démontable, remplaçable par une plaque plate. Inox A2, brossé grain 240. Chevilles non fournies.
Ce support mural de main courante inox tient une main courante ronde Ø42,4 le long d'un mur d'escalier, de couloir ou de palier. Sa plaque de fixation est articulée : elle s'incline à la pente de la rampe, puis se bloque. Un même modèle sert donc sur le palier et dans la volée.
Il se compose d'une rosace murale Ø70 soudée à un bras coudé Ø12, et d'une plaque cintrée Ø42,4 vissée au bout du bras. La main courante passe à 79 mm du mur. Inox A2.
› Quel support de main courante choisir ?
- Escalier en pente, main courante vissée par-dessous : ce support.
- Sans percer le tube : support mural à bague sphérique.
- Bord de mer, piscine : support mural courbe en inox A4.
- Main courante sur le dessus d'un muret : support de main courante sur muret.
Pour finir votre montage (colle, tube, embouts, raccords, vis bois, chevilles) : voir la rubrique « Pour compléter votre achat », à droite de la description (en dessous sur téléphone).
Guides et accessoires
Comment fonctionne l'articulation
La plaque est montée au bout du bras sur une vis métaux M6 à tête bombée six pans creux (BHC), qui sert d'axe. On desserre la vis, on incline la plaque à la pente voulue, puis on resserre : la vis bloque la plaque dans sa position. Pas de pièce d'angle à commander, pas de réglage à l'atelier.
La plaque est démontable : on peut la remplacer par la plaque de retenue plate 64 x 24, vendue séparément, pour recevoir une main courante plate, carrée ou rectangulaire.
Fixation au mur et sous la main courante
Au mur : la rosace Ø70 se fixe par 3 trous Ø8,5 mm répartis sur un cercle Ø50. Les chevilles ne sont pas fournies : choisissez-les selon le mur (béton, brique pleine ou creuse, bois), voyez nos fixations bâtiment.
Sous la main courante : la plaque cintrée se visse par-dessous. Le tube inox se perce et se taraude au droit de chaque support ; une main courante bois de 42 mm se visse directement.
Dimensions disponibles
En ligne : la version à plaque cintrée pour main courante ronde Ø42,4. La version à plaque plate existe complète sur devis, ou s'obtient en montant la plaque plate vendue en ligne à la place de la plaque cintrée.
| Plaque | Main courante | Nuance | Disponibilité |
|---|---|---|---|
| Cintrée Ø42,4 | Ronde Ø42,4, inox ou bois | A2 | En ligne, cette fiche |
| Plate 64 x 24 (à monter) | Plate, carrée ou rectangulaire | A2 | En ligne, plaque seule |
| Plate, support complet | Plate, carrée ou rectangulaire | A2 | Sur devis |
› Une autre version ?
Indiquez le type de main courante et la quantité : nous vous répondons avec un prix et un délai. Demander un devis.
Inox A2 uniquement
Ce support n'existe qu'en inox A2 (AISI 304), qui convient à un escalier intérieur et à l'extérieur en environnement courant. Il n'y a pas de version A4. En bord de mer ou autour d'une piscine, prenez le support mural courbe en inox A4.
Caractéristiques techniques
- Rosace murale : Ø70 mm, épaisseur 4 mm, 3 trous Ø8,5 mm sur cercle Ø50
- Bras : coudé, Ø12 mm, soudé à la rosace
- Déport : 79 mm du mur
- Hauteur : 78,2 mm du centre de la rosace au dessus de la plaque
- Plaque : cintrée Ø42,4, articulée sur vis métaux M6 à tête bombée six pans creux, démontable
- Main courante : ronde Ø42,4, inox ou bois
- Matière : inox A2 (AISI 304)
- Finition : brossé grain 240
- Vendu à l'unité, sans chevilles
⚠ Resserrez la vis d'articulation
Une fois la plaque inclinée à la pente, la vis M6 doit être serrée franchement : c'est elle qui bloque l'articulation. Une vis laissée lâche donne du jeu à la main courante.
Conseils de pose
- Tracez la ligne de la main courante sur le mur, parallèle au nez des marches, et répartissez les supports avec un support près de chaque extrémité.
- Percez le mur, posez les chevilles adaptées et vissez les rosaces.
- Desserrez la vis d'articulation, présentez la main courante et inclinez chaque plaque à la pente.
- Marquez les trous des plaques, percez et taraudez le tube inox (ou pré-percez la main courante bois), puis vissez la main courante par-dessous.
- Resserrez les vis d'articulation.
Important : une main courante d'escalier et un garde-corps doivent respecter la norme NF P01-012, qui fixe la hauteur (1 m minimum dans la majorité des cas, du sol fini au-dessus de la main courante) et les écartements entre éléments. La résistance aux poussées horizontales relève de la norme NF P01-013.
FSA Inox prépare vos supports de main courante depuis son atelier de Robion (Vaucluse).
FAQ – Support mural de main courante articulé
Comment régler l'inclinaison ?
Desserrez la vis M6 qui tient la plaque, inclinez la plaque à la pente de l'escalier, puis resserrez la vis : elle bloque l'articulation.
Peut-on l'utiliser sur un palier, à l'horizontale ?
Oui. La plaque se bloque aussi bien à plat qu'inclinée : le même support sert sur le palier et dans la volée.
Et pour une main courante plate ou carrée ?
Dévissez la plaque cintrée et vissez à la place la plaque de retenue plate, vendue en ligne. Le support complet à plaque plate est aussi disponible sur devis.
Convient-il à une main courante bois ?
Oui, à une main courante ronde de 42 mm, qui se visse directement dans la plaque.
Les chevilles sont-elles fournies ?
Non. Elles se choisissent selon la nature du mur.
Faut-il le souder ?
Non. Tout se visse : la rosace au mur, la main courante sur la plaque.
Existe-t-il en inox A4 ?
Non. En A4, prenez le support mural courbe.
