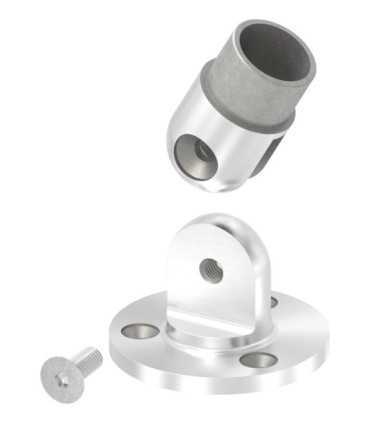

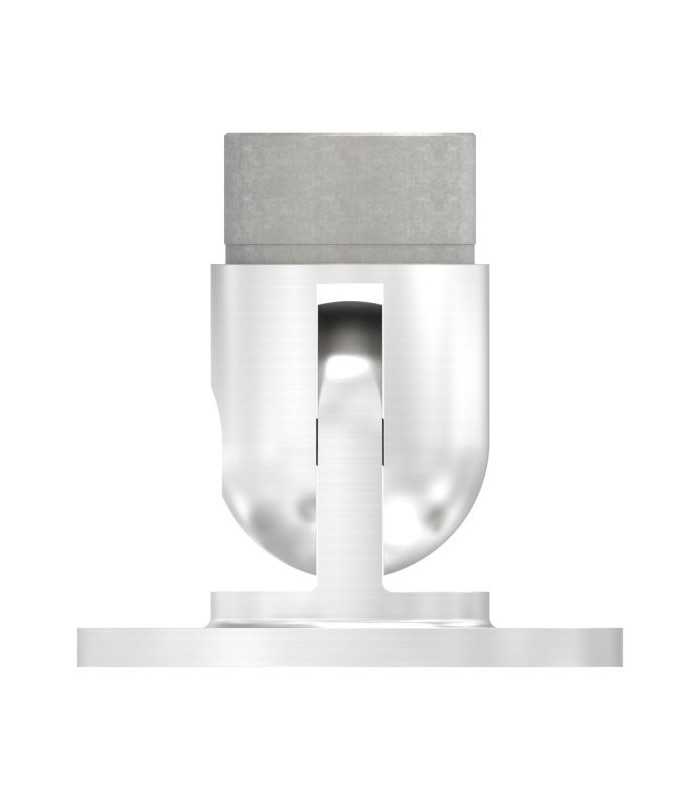

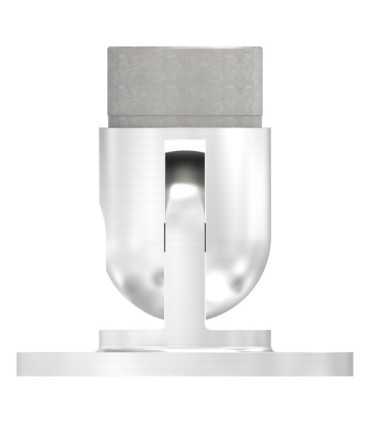

Platine articulée pour main courante Ø42,4 mm

Un escalier n'a pas d'angle droit : la main courante descend en pente, et il lui faut un départ et une arrivée qui suivent cette pente. C'est le rôle de cette platine articulée inox.

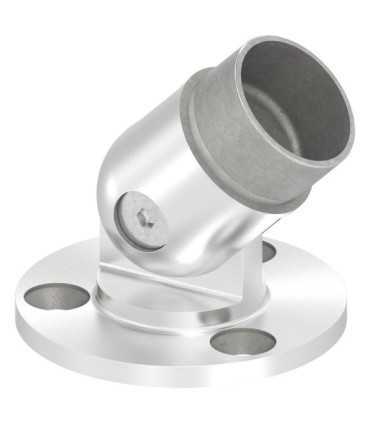

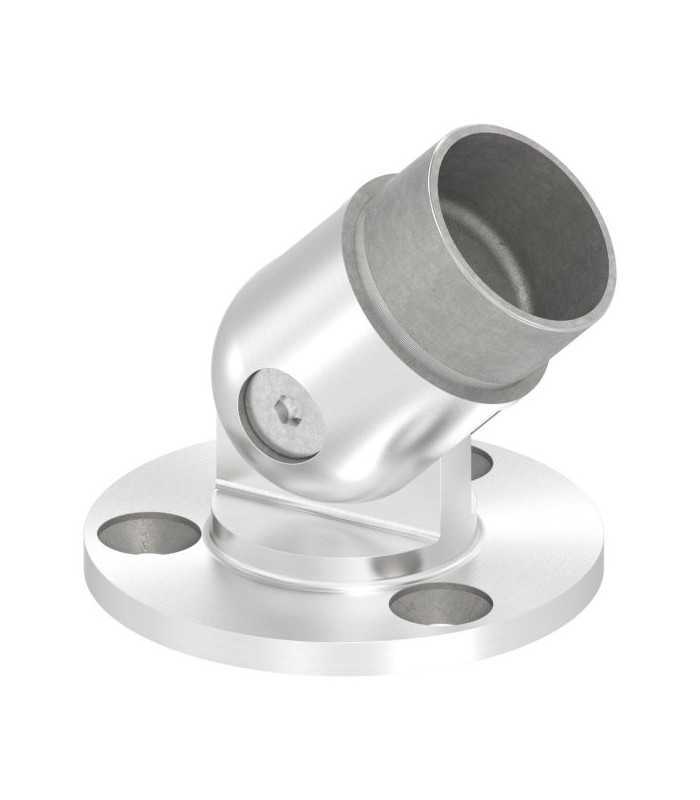

Elle se fixe au mur ou au sol par sa platine Ø83 mm, et son articulation s'oriente de 86 à 273° — près de 190° de débattement, largement de quoi couvrir n'importe quelle pente d'escalier, en montée comme en descente. On règle l'angle sur place, tube en main, puis on bloque.

Au mur ou au sol, au départ comme à l'arrivée

C'est la même pièce dans les deux cas :

• au mur, en départ de main courante rampante le long d'un escalier ;
• au sol, en pied de poteau incliné ou en arrivée sur une marche.

La platine comporte trois trous oblongs Ø8,5 mm répartis sur un cercle Ø62 mm. Trois points, et des trous oblongs : l'orientation de la platine elle-même se rattrape au montage, avant même de jouer sur l'articulation.

Dimensions disponibles

Le Ø42,4 mm est vendu en ligne, en A2 et en A4. Les Ø33,7 et Ø48,3 mm sont commandés à la demande et fournis sur devis.

Articulée ou fixe ?

L'articulation ne se justifie que si la main courante est inclinée. Sur un mur droit, en horizontal, elle n'apporte rien et coûte plus cher :

• escalier, rampe, pente → cette platine articulée ;
• main courante horizontale → le support fixe à platine Ø80 mm, ou le support à fixation invisible pour un rendu sans vis apparente.

Inox A2 ou inox A4

• Inox A2 (AISI 304) : intérieur et extérieur courant.
• Inox A4 (AISI 316) : bord de mer, piscine, atmosphère humide ou chlorée.

Gardez la même nuance sur toute l'installation : tube, platine, visserie de fixation. Pour comparer, voyez notre guide des types d'acier inoxydable.

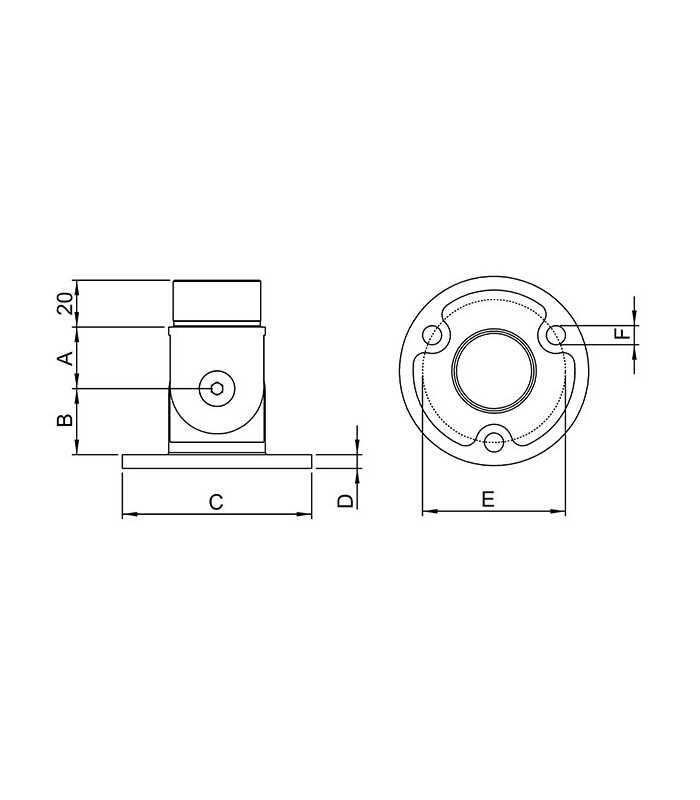

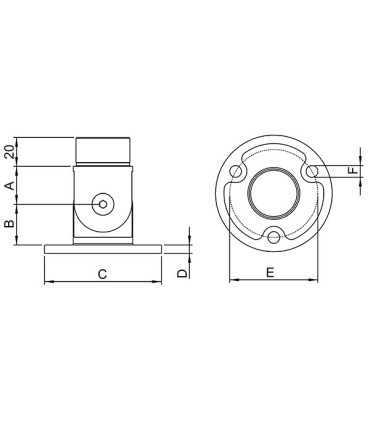

Caractéristiques techniques

• Matière : inox A2 (AISI 304) ou A4 (AISI 316)
• Finition : brossé satiné grain 240
• Tube compatible : rond Ø42,4 x 2,0 mm
• Platine : ronde Ø83 mm, épaisseur 6 mm
• Fixation : 3 trous oblongs Ø8,5 mm, répartis sur un cercle Ø62 mm
• Amplitude d'orientation : 86 à 273°
• Hauteur de l'articulation : 34,5 mm au-dessus de la platine

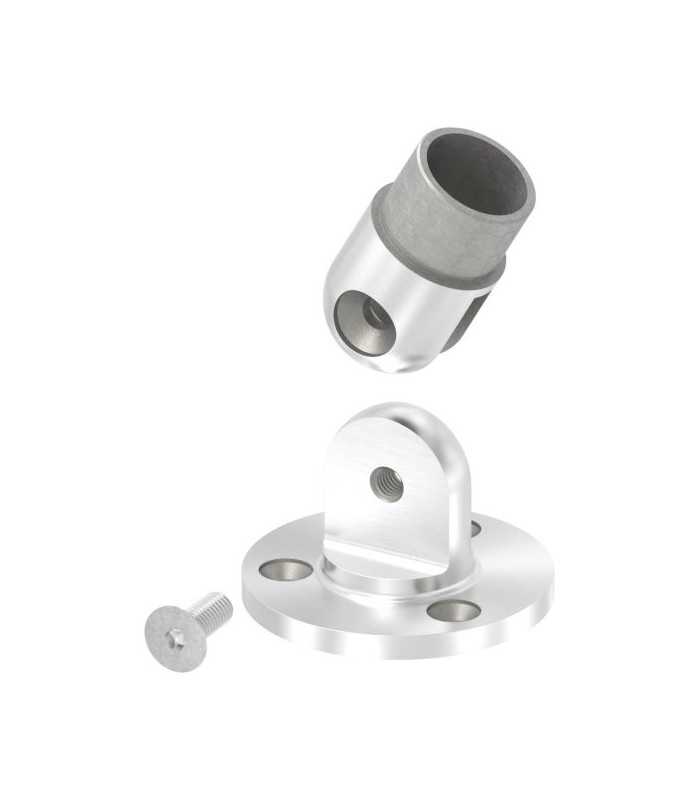

• Assemblage du tube : emboîtement sur tenon, collage conseillé
• Type : support articulé, fixation murale ou au sol

Conseils de pose

• Présenter la platine, tracer les trois trous, percer, puis fixer sans bloquer : les oblongs permettent encore un léger rattrapage.
• Engager le tube sur le tenon à sec, régler l'angle sur la pente réelle de l'escalier, et contrôler l'alignement avec le support opposé.
• Bloquer l'articulation, puis l'ancrage mural.
• Démonter le tube, dégraisser, encoller le tenon à la colle bi-composant inox, type soudure à froid, et remonter : l'angle est déjà le bon, il ne reste qu'à laisser prendre.
• Sur une volée d'escalier, poser d'abord les deux extrémités, puis les supports intermédiaires : la ligne se cale sur elles.

Important : la conformité d'une main courante dépend de l'ensemble de la structure, du support et des normes en vigueur. Il appartient à l'installateur de vérifier l'adéquation du produit avec les exigences de son projet.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Platine articulée inox Ø42,4 mm

Quelle amplitude de réglage ?

De 86 à 273°, soit près de 190° de débattement. Toutes les pentes d'escalier courantes sont couvertes, en montée comme en descente.

Faut-il coller le tube ?

C'est vivement conseillé. Le tube s'emboîte sur le tenon de l'articulation : une colle inox, type soudure à froid, supprime le jeu et donne la rigidité définitive.

Peut-on la poser au sol ?

Oui, c'est la même pièce au mur et au sol, en départ comme en arrivée de main courante.

Quand faut-il préférer un support fixe ?

Dès que la main courante est horizontale : l'articulation n'apporte alors rien. Elle se justifie sur une pente.

La visserie de fixation est-elle fournie ?

Non. Prévoyez trois vis Ø8 mm maximum et des chevilles adaptées à votre support, dans la même nuance d'inox.

Convient-elle à un tube Ø33,7 ou Ø48,3 mm ?

Pas celle-ci : son tenon est prévu pour le Ø42,4 x 2,0 mm. Ces deux diamètres figurent au tableau, sur devis.
