Écrou hexagonal inox DIN 934 / ISO 4032 A2 A4 – M5 à M12

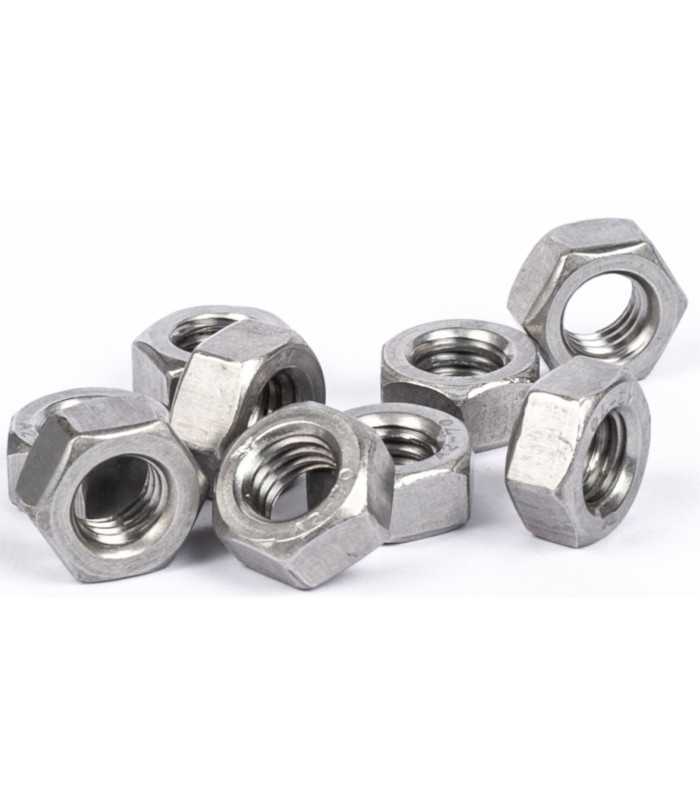

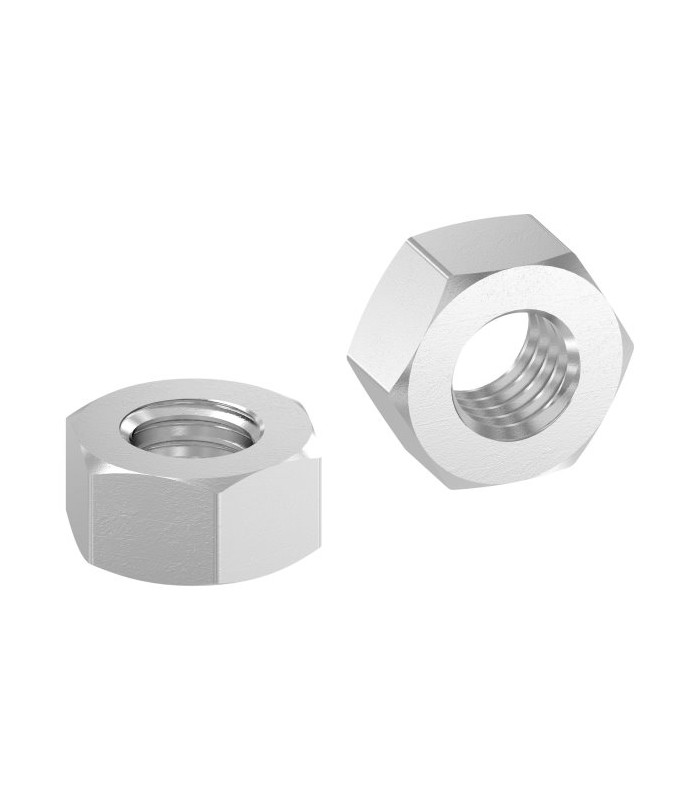

Écrou hexagonal inox DIN 934 : la pièce de base de tout assemblage boulonné

L’écrou hexagonal DIN 934, dont l’équivalent international est l’ISO 4032, est l’élément de fixation le plus utilisé en visserie. Associé à une vis ou à une tige filetée, il forme un boulon : un assemblage démontable qui serre deux pièces l’une contre l’autre par l’effort de traction du filetage.

Sur un garde-corps à câble, c’est lui qui bloque une tige filetée dans une platine, verrouille un œillet de tendeur ou fixe un poteau sur sa semelle.

› Ce qui est en ligne, et ce qui ne l’est pas

Nous tenons en stock les diamètres M5 à M12, en A2 comme en A4, vendus en petit conditionnement — sachet ou boîte selon la dimension, au choix dans le sélecteur ci-dessus. Aucune obligation d’acheter au conditionnement fabricant.

Le reste de la gamme existe, du M1 au M52 : micro-visserie, gros diamètres, filetage fin, pas à gauche, et les nuances renforcées A2-80, A4-70, A4-80 ainsi que les aciers spéciaux (A5 / 1.4571, duplex 1.4462, 1.4529, 1.4828 haute température). Ces articles sont livrés à la boîte d’origine du fabricant, dont la quantité figure dans le tableau. Indiquez-nous le diamètre, la nuance et la quantité, nous revenons avec le prix et le délai.

Dimensions DIN 934 – inox A2 et A4

Tableau déroulant — faites défiler pour voir toute la gamme, du M1 au M52.

Cotes en millimètres. Les diamètres intermédiaires M1,4, M1,7, M2,3 et M2,6 existent également sur devis. Les dimensions en vente en ligne sont proposées en petit conditionnement : vous n’avez jamais à commander une boîte entière. La quantité par boîte d’origine n’est indiquée que pour les dimensions livrées sur devis.

Variantes disponibles sur devis

⚠ L’inox se grippe : ne serrez pas à sec sur les gros diamètres

Deux pièces inox qui frottent sous charge ont tendance à se souder à froid. Le filetage se bloque en cours de vissage et l’ensemble casse au démontage. Le risque augmente avec le diamètre, la vitesse de vissage et les filetages fins.

Trois réflexes : visser lentement, employer une pâte antigrippante à partir du M10, et ne jamais forcer sur un écrou qui durcit anormalement.

› L’écrou hexagonal dans un garde-corps à câble

C’est la pièce qu’on ne voit pas mais qui tient l’ensemble. Il bloque une tige filetée sous une platine de sol, verrouille un goujon bois / métrique sur une structure bois, ou sert de contre-écrou sur un œillet de tendeur à câble.

Sur un montage à double filetage — tendeur ou ridoir — il vous faudra un écrou pas à droite et un écrou pas à gauche. Le second n’est pas en ligne : demandez-le en même temps que votre commande.

› A2 ou A4 : le critère est l’exposition

A2 (304) couvre l’intérieur et l’extérieur courant. A4 (316), enrichi en molybdène, s’impose dès qu’il y a du sel ou du chlore : bord de mer, piscine, atmosphère industrielle. Ne mélangez pas les nuances sur un même assemblage exposé — un écrou A2 sur une tige A4 en littoral, c’est l’écrou qui marque le premier.

Voir notre comparatif inox 201, A2, A4, C1, fer ou aluminium.

✕ Pas d’usage en levage ni en EPI

Cet article est destiné à l’assemblage mécanique et à la fixation. Il n’est pas fourni comme accessoire de levage certifié ni comme composant d’équipement de protection individuelle, et ne doit pas être employé dans une chaîne de retenue de personne ou de charge suspendue.

› Compléter votre assemblage

Serrage : Rondelle plate DIN 125 · Rondelle large NF E 25-514 · Écrou frein DIN 985 · Écrou borgne DIN 1587

Vis et tiges : Vis à métaux et tiges filetées · Vis à bois et terrasse · Ancrages béton et pierre

Garde-corps et câble : Tendeurs à câble · Platines de sol · Poteaux inox · Kits garde-corps · Demander un devis

Questions fréquentes

Suis-je obligé de commander une boîte entière ?

Non. Les dimensions en vente en ligne sont proposées en petit conditionnement, choisi dans le sélecteur en haut de page. La quantité par boîte d’origine n’apparaît dans le tableau que pour les dimensions livrées sur devis.

DIN 934 et ISO 4032, est-ce la même pièce ?

Oui, à des tolérances près. Le DIN 934 est la référence historique allemande, l’ISO 4032 la norme internationale qui l’a reprise. Elles sont interchangeables dans les assemblages courants.

Faut-il systématiquement une rondelle ?

Sur support métallique dur, pas toujours. Sur bois, panneau ou tôle mince, oui : la rondelle répartit la pression et évite que l’écrou ne s’enfonce ou ne marque le support. En trou oblong ou surdimensionné, la rondelle large est indispensable.

Quelle clé pour quel diamètre ?

La colonne « Clé » du tableau donne l’ouverture exacte : 8 mm en M5, 10 en M6, 13 en M8, 17 en M10, 19 en M12. Sur les nuances anciennes ou d’autres normes, l’ouverture peut différer : vérifiez avant de commander l’outillage.

Pourquoi mon écrou inox s’est-il bloqué à mi-course ?

C’est du grippage. Les deux surfaces inox se soudent à froid sous pression. Ne forcez pas : dévissez d’un quart de tour, laissez refroidir, lubrifiez. Sur les diamètres importants, la pâte antigrippante au montage évite le problème.

Existe-t-il un écrou hexagonal pas à gauche ?

Oui, en A2 comme en A4, sur devis. Il est indispensable côté gauche d’un tendeur ou d’un ridoir à double filetage, où les deux extrémités tournent en sens opposé.

Je ne trouve pas mon diamètre, que faire ?

Nous n’affichons en ligne que le M5 au M12. Toute la gamme du M1 au M52 est commandable, ainsi que le filetage fin, le pas à gauche et les nuances renforcées. Envoyez-nous le diamètre, la nuance et la quantité, vous recevez un devis avec le délai.
