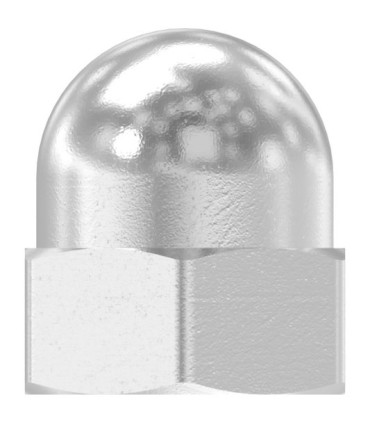

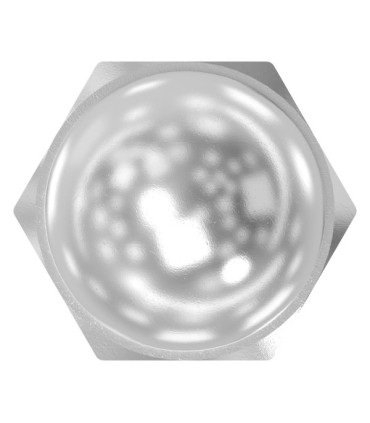

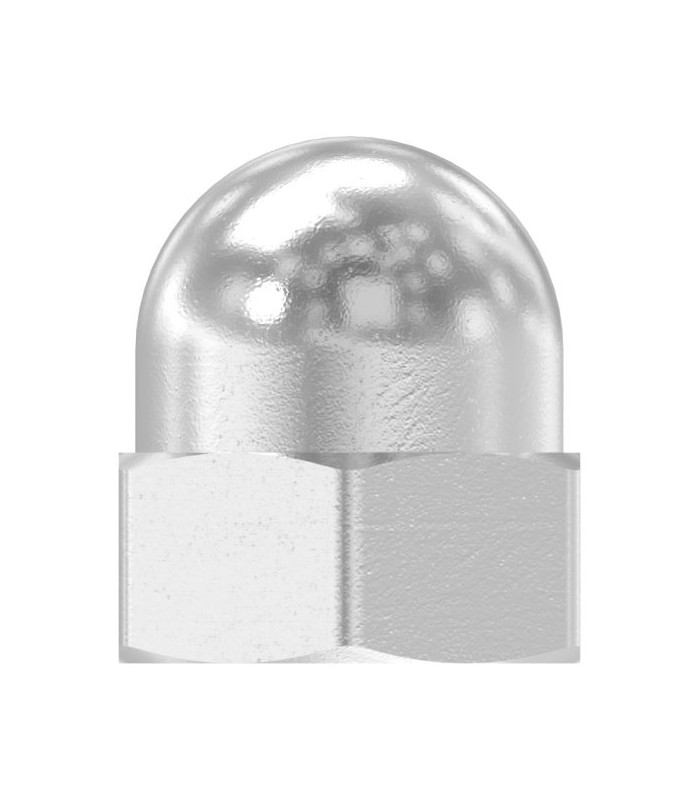

L’écrou borgne inox DIN 1587 ferme l’extrémité d’une vis ou d’une tige filetée : il supprime le bout coupant, protège les filets et donne une finition arrondie.

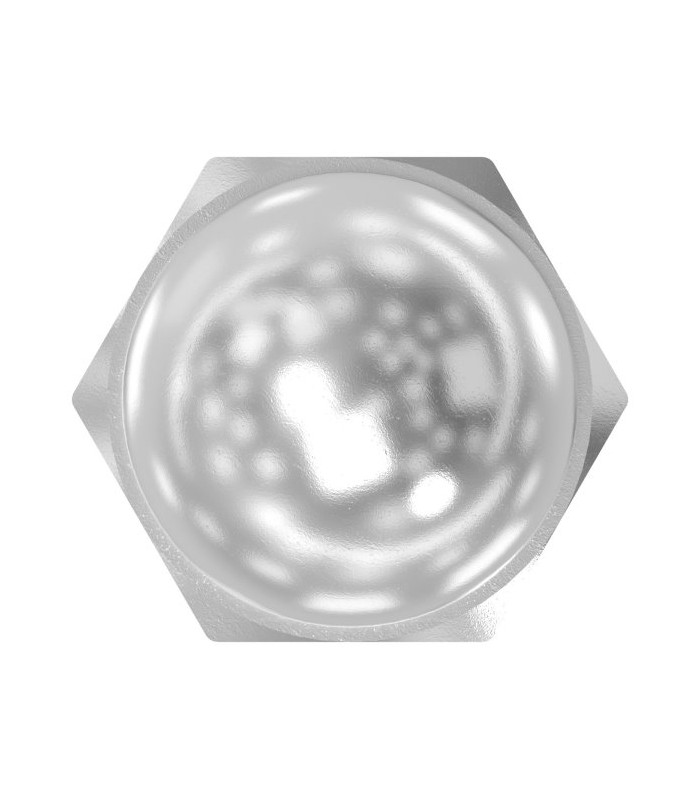

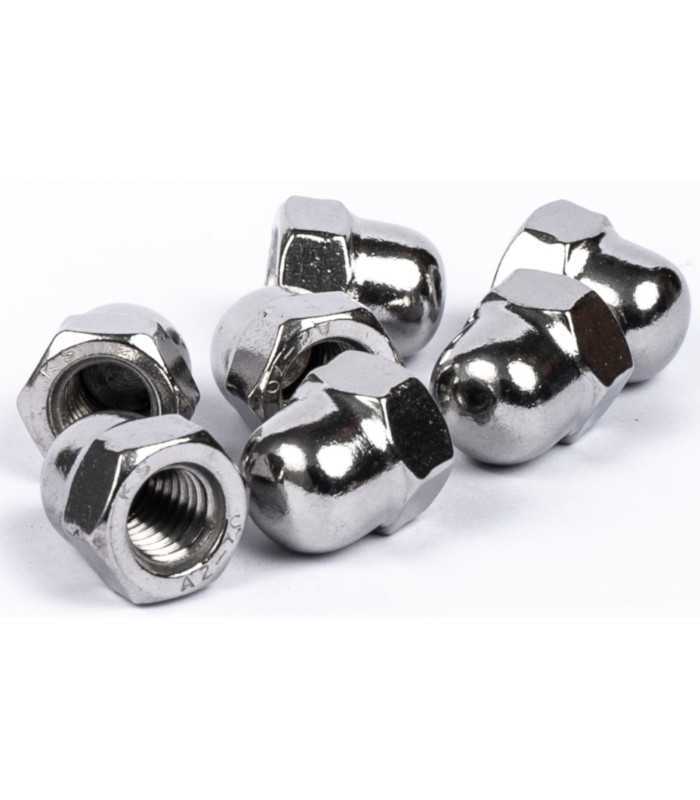

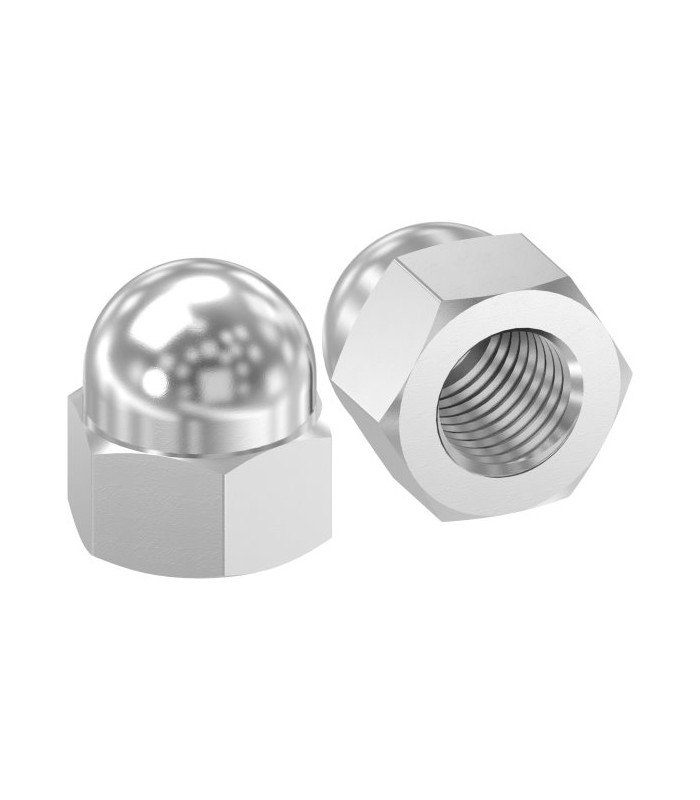

L’écrou borgne DIN 1587 se visse comme un écrou hexagonal ordinaire, mais sa calotte fermée coiffe l’extrémité de la vis. Il répond à trois besoins d’un coup : il supprime le bout de tige coupant, il protège les filets de la corrosion et des coups, et il donne une finition arrondie là où un filetage nu ferait bricolage.
C’est la raison pour laquelle on le retrouve systématiquement sur les garde-corps et les mains courantes : la fixation reste à hauteur de main, et personne ne doit pouvoir s’y accrocher.
› Ce qui est en ligne, et ce qui ne l’est pas
Nous tenons en stock les diamètres M5 à M12, en A2 comme en A4, vendus en petit conditionnement — sachet ou boîte selon la dimension, au choix dans le sélecteur ci-dessus. Aucune obligation d’acheter au conditionnement fabricant.
Le reste existe : M3, M4, M7 et M14 à M30, le filetage fin, la version décolletée à calotte plus fine, la forme basse DIN 917 et le borgne freiné DIN 986. Ces articles sont livrés à la boîte d’origine du fabricant, dont la quantité figure dans le tableau. Indiquez-nous le diamètre, la nuance et la quantité, nous revenons avec le prix et le délai.
Tableau déroulant — faites défiler pour voir toute la gamme, du M3 au M30.
| Filetage | Pas | Hauteur totale h | Ø calotte dk | Clé | Disponibilité | Conditionnement |
|---|---|---|---|---|---|---|
| M3 | 0,50 | 7 | 5,5 | 5,5 | Sur devis | Boîte d’origine de 500 |
| M4 | 0,70 | 8 | 6,5 | 7 | Sur devis | Boîte d’origine de 500 |
| M5 | 0,80 | 10 | 7,5 | 8 | En vente en ligne | Petit conditionnement disponible |
| M6 | 1,00 | 12 | 9,5 | 10 | En vente en ligne | Petit conditionnement disponible |
| M7 | 1,25 | 15 | 12,5 | 10 | Sur devis (A4) | Boîte d’origine de 200 |
| M8 | 1,25 | 15 | 12,5 | 13 | En vente en ligne | Petit conditionnement disponible |
| M10 | 1,50 | 18 | 15 | 17 | En vente en ligne | Petit conditionnement disponible |
| M12 | 1,75 | 22 | 17 | 19 | En vente en ligne | Petit conditionnement disponible |
| M14 | 2,00 | 25 | 20 | 22 | Sur devis | Boîte d’origine de 50 |
| M16 | 2,00 | 28 | 23 | 24 | Sur devis | Boîte d’origine de 50 |
| M18 | 2,50 | 32 | 26 | 27 | Sur devis | Boîte d’origine de 25 |
| M20 | 2,50 | 34 | 28 | 30 | Sur devis | Boîte d’origine de 25 |
| M22 | 2,50 | 39 | 33 | 34 | Sur devis | Boîte d’origine de 10 |
| M24 | 3,00 | 42 | 34 | 36 | Sur devis | Boîte d’origine de 10 |
| M27 | 3,00 | 47 | 40 | 41 | Sur devis | Boîte d’origine de 10 |
| M30 | 3,50 | 52 | 42 | 46 | Sur devis | Boîte d’origine de 10 |

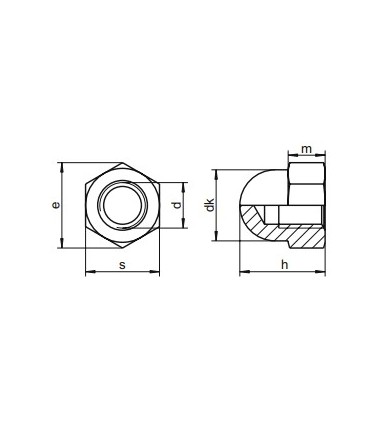

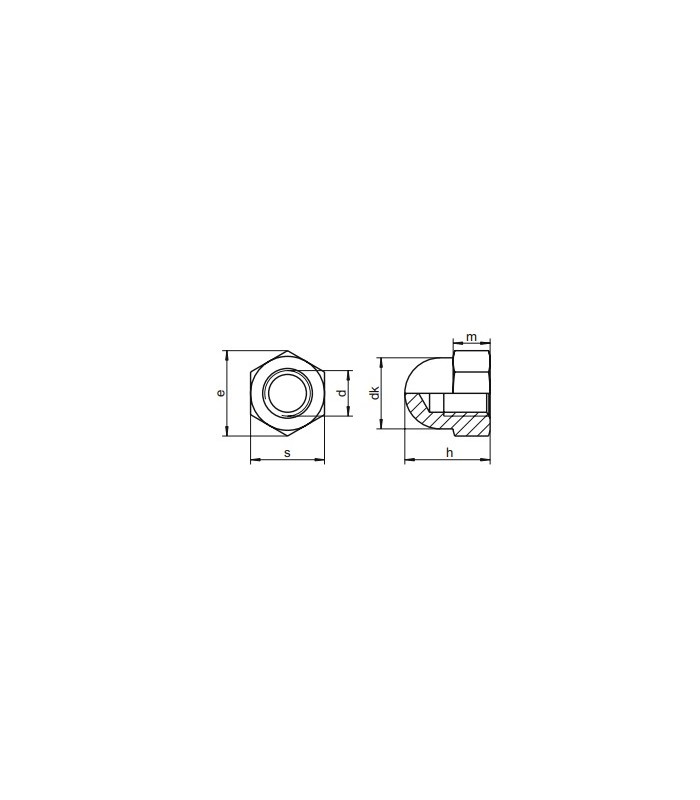

Cotes en millimètres. h est la hauteur hors tout, calotte comprise — c’est la cote à retenir pour vérifier un dégagement. dk est le diamètre de la calotte arrondie. Les dimensions en vente en ligne sont proposées en petit conditionnement : vous n’avez jamais à commander une boîte entière.
⚠ La longueur de vis se calcule avant, pas après
Un écrou borgne a un fond. Si la vis dépasse trop, elle bute au fond de la calotte et l’écrou cesse d’appuyer sur la pièce : le serrage devient nul alors que tout paraît bien vissé. C’est un défaut invisible à l’œil et dangereux sur une pièce portante.
La règle : la vis ne doit pas dépasser de plus de la hauteur taraudée de l’écrou, soit environ le diamètre nominal. Sur M8, ne laissez pas plus de 8 mm de tige au-delà de la pièce. Si votre vis est trop longue, recoupez-la ou passez au diamètre supérieur d’écrou borgne.
| Forme | Norme | Ce qu’elle change |
|---|---|---|
| Forme haute pressée | DIN 1587 | Le modèle courant, celui de cette fiche. Calotte emboutée, rendu arrondi classique |
| Forme haute décolletée | DIN 1587 tourné | Usinée dans la masse : calotte plus fine et plus régulière, pour les finitions soignées |
| Forme basse | DIN 917 | Calotte moins haute : quand le dégagement manque ou qu’on veut une saillie discrète |
| Borgne freiné | DIN 986 | Bague polyamide intégrée : ferme le filetage et s’oppose au desserrage sous vibrations |
| Filetage fin | DIN 1587 fin | M8×1 à M24×2 : pour se visser sur une tige à pas fin |
› Où il sert vraiment, sur un garde-corps
Il coiffe la tige filetée qui traverse une platine de sol ou une platine murale, ferme le boulon d’un support de main courante, et neutralise le bout de vis d’un tendeur à câble traversé par une tige trop longue.
Sur un garde-corps, ce n’est pas seulement de l’esthétique : une extrémité de tige filetée nue à hauteur de main est un point d’accrochage et de coupure. Pour une finition encore plus nette, la bille pleine taraudée M6 est l’alternative arrondie.
› A2 ou A4 : le critère est l’exposition
A2 (304) couvre l’intérieur et l’extérieur courant. A4 (316) s’impose dès qu’il y a du sel ou du chlore. Attention au point faible propre à cette pièce : la calotte fermée retient l’eau si l’écrou est monté tête en bas. En bord de mer, l’A4 n’est pas discutable.
Voir notre comparatif inox 201, A2, A4, C1, fer ou aluminium.
✕ Pas d’usage en levage ni en EPI
Cet article est destiné à l’assemblage mécanique et à la finition. Il n’est pas fourni comme accessoire de levage certifié ni comme composant d’équipement de protection individuelle, et ne doit pas être employé dans une chaîne de retenue de personne ou de charge suspendue.
› Compléter votre assemblage
Serrage : Écrou hexagonal DIN 934 · Écrou frein DIN 985 · Rondelle plate DIN 125 · Rondelle large NF E 25-514
Vis et tiges : Vis à métaux et tiges filetées · Tous les écrous et rondelles
Garde-corps et câble : Tendeurs à câble · Platines de sol · Supports de main courante · Kits garde-corps · Demander un devis
Non. Les dimensions en vente en ligne sont proposées en petit conditionnement, choisi dans le sélecteur en haut de page. La quantité par boîte d’origine n’apparaît dans le tableau que pour les dimensions livrées sur devis.
La tige ne doit pas dépasser de plus d’un diamètre nominal au-delà de la pièce à serrer. Au-delà, la vis bute au fond de la calotte et l’écrou ne serre plus rien, même s’il paraît correctement vissé.
Seulement après avoir ébavuré et refait l’amorce du filetage. Une coupe brute écrase les premiers filets et l’écrou borgne, qui ne traverse pas, se bloque au premier tour sans qu’on puisse le rattraper de l’autre côté.
La hauteur de calotte. Le DIN 1587 est la forme haute, au rendu arrondi marqué. Le DIN 917 est la forme basse : même fonction, saillie réduite, utile quand le dégagement est compté.
Oui, le DIN 986 : il combine la calotte fermée et la bague polyamide de l’écrou frein. C’est la bonne réponse sur une pièce à la fois exposée et soumise aux vibrations. Disponible sur devis.
La calotte fermée emprisonne l’humidité salinée quand l’écrou est orienté vers le bas, et le contact reste humide en permanence. En littoral, l’A4 est le seul choix raisonnable sur cette pièce.
Nous n’affichons en ligne que le M5 au M12. Le M3, le M4 et tout le haut de gamme jusqu’au M30 sont commandables, ainsi que le filetage fin, la version décolletée, la forme basse et le borgne freiné. Envoyez-nous le diamètre, la nuance et la quantité, vous recevez un devis avec le délai.
