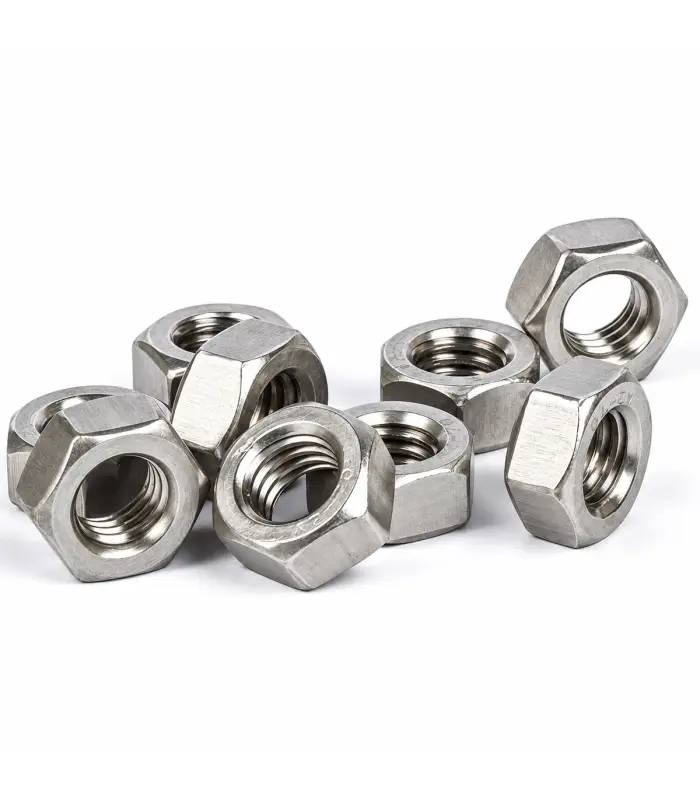

Écrou hexagonal inox DIN 934 / ISO 4032 A2 A4 – M5 à M12

Écrou hexagonal inox DIN 934 : la pièce de base de tout assemblage boulonné

L’écrou hexagonal DIN 934, dont l’équivalent international est l’ISO 4032, est l’élément de fixation le plus utilisé en visserie. Associé à une vis ou à une tige filetée, il forme un boulon : un assemblage démontable qui serre deux pièces l’une contre l’autre par l’effort de traction du filetage.

Sur un garde-corps à câble, c’est lui qui bloque une tige filetée dans une platine, verrouille un œillet de tendeur ou fixe un poteau sur sa semelle.

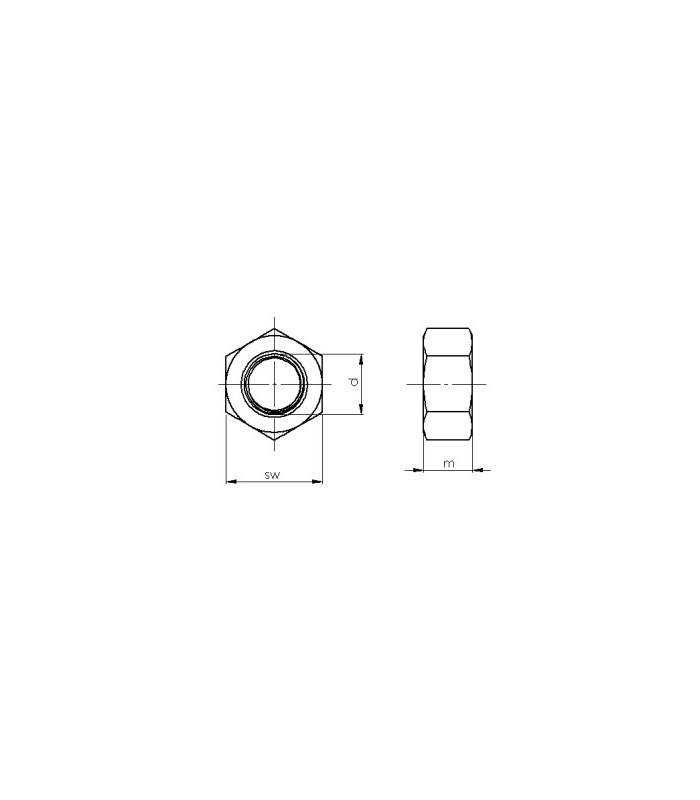

Dimensions DIN 934 – inox A2 et A4

Tableau déroulant — faites défiler pour voir toute la gamme, du M1 au M52.

Cotes en millimètres. Les diamètres intermédiaires M1,4, M1,7, M2,3 et M2,6 existent également sur devis. Les dimensions en vente en ligne sont proposées en petit conditionnement : vous n’avez jamais à commander une boîte entière. La quantité par boîte d’origine n’est indiquée que pour les dimensions livrées sur devis.

Variantes disponibles sur devis

Questions fréquentes

Suis-je obligé de commander une boîte entière ?

Non. Les dimensions en vente en ligne sont proposées en petit conditionnement, choisi dans le sélecteur en haut de page. La quantité par boîte d’origine n’apparaît dans le tableau que pour les dimensions livrées sur devis.

DIN 934 et ISO 4032, est-ce la même pièce ?

Oui, à des tolérances près. Le DIN 934 est la référence historique allemande, l’ISO 4032 la norme internationale qui l’a reprise. Elles sont interchangeables dans les assemblages courants.

Faut-il systématiquement une rondelle ?

Sur support métallique dur, pas toujours. Sur bois, panneau ou tôle mince, oui : la rondelle répartit la pression et évite que l’écrou ne s’enfonce ou ne marque le support. En trou oblong ou surdimensionné, la rondelle large est indispensable.

Quelle clé pour quel diamètre ?

La colonne « Clé » du tableau donne l’ouverture exacte : 8 mm en M5, 10 en M6, 13 en M8, 17 en M10, 19 en M12. Sur les nuances anciennes ou d’autres normes, l’ouverture peut différer : vérifiez avant de commander l’outillage.

Pourquoi mon écrou inox s’est-il bloqué à mi-course ?

C’est du grippage. Les deux surfaces inox se soudent à froid sous pression. Ne forcez pas : dévissez d’un quart de tour, laissez refroidir, lubrifiez. Sur les diamètres importants, la pâte antigrippante au montage évite le problème.

Existe-t-il un écrou hexagonal pas à gauche ?

Oui, en A2 comme en A4, sur devis. Il est indispensable côté gauche d’un tendeur ou d’un ridoir à double filetage, où les deux extrémités tournent en sens opposé.

Je ne trouve pas mon diamètre, que faire ?

Nous n’affichons en ligne que le M5 au M12. Toute la gamme du M1 au M52 est commandable, ainsi que le filetage fin, le pas à gauche et les nuances renforcées. Envoyez-nous le diamètre, la nuance et la quantité, vous recevez un devis avec le délai.
