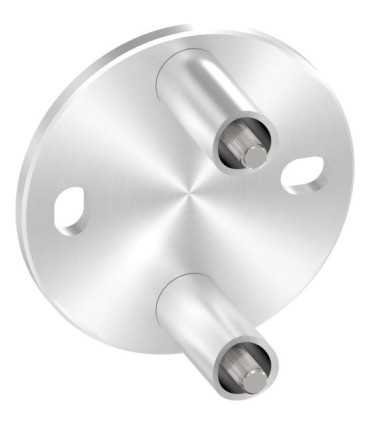

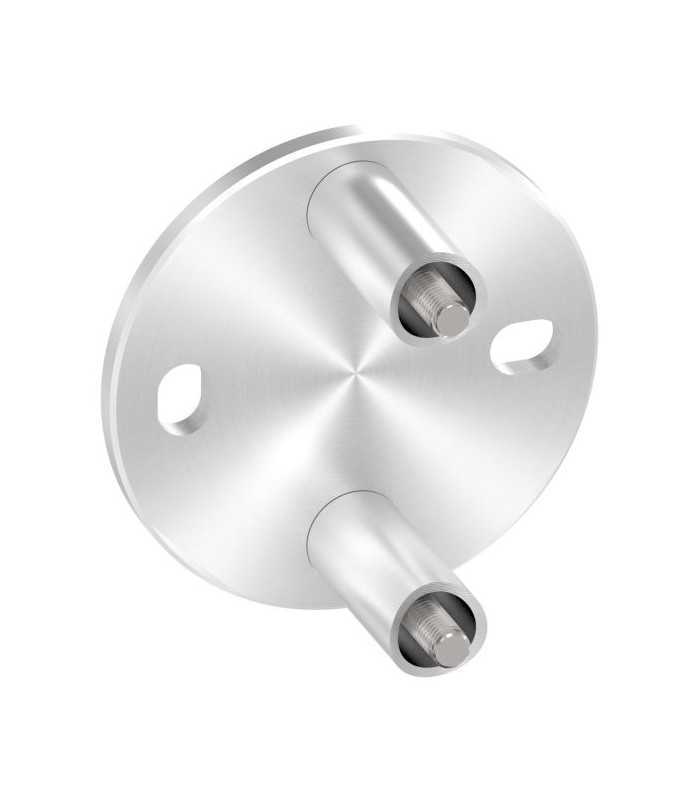

Platine murale inox Ø100 mm pour fixer un poteau de garde-corps Ø42,4 mm sur la tranche d'une dalle, d'un balcon ou d'un limon : c'est la pose à l'anglaise.
Livrée avec ses deux entretoises, ses deux vis et sa plaque de renfort : les vis traversent le poteau et se vissent dans la plaque, logée à l'intérieur du tube.
- Matière : inox A2 (AISI 304) ou A4 (AISI 316)
- Finition : brossé satiné grain 240
- Poteau : rond Ø42,4 mm

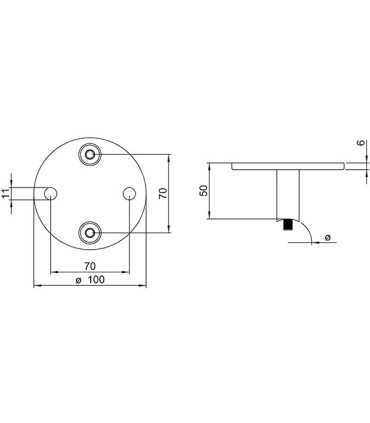

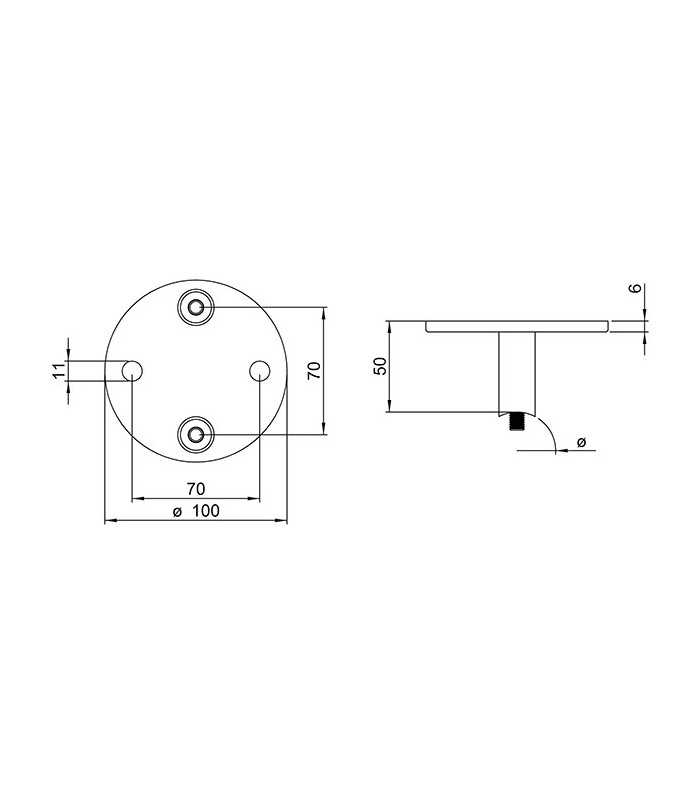

- Platine : ronde Ø100 mm, épaisseur 6 mm
- Fixation murale : 2 trous oblongs Ø11 mm, entraxe 70 mm
- Déport du mur : 50 mm
- Fourni : 2 entretoises + 2 vis M8 x 65 à tête fraisée + plaque de renfort
- Utilisation : garde-corps, balustrade, rambarde, escalier
Cette platine murale inox fixe le poteau non pas sur le dessus de la dalle, mais sur sa tranche : c'est la pose à l'anglaise. Elle libère toute la surface du balcon ou de la terrasse, et c'est souvent la seule solution quand la dalle est carrelée ou trop étroite.
Le poteau se retrouve déporté de 50 mm du support, grâce aux deux entretoises fournies.
| Matière | inox A2 (AISI 304) ou A4 (AISI 316) |
| Finition | brossé satiné grain 240 |
| Poteau | rond Ø42,4 mm |
| Platine | ronde Ø100 mm, épaisseur 6 mm |
| Fixation murale | 2 trous oblongs Ø11 mm, entraxe 70 mm |
| Déport du mur | 50 mm |
| Fourni | 2 entretoises + 2 vis M8 x 65 à tête fraisée + plaque de renfort |
| Utilisation | garde-corps, balustrade, rambarde, escalier |
› Une autre version ?
Épaisseurs 8 et 10 mm, platine carrée, version M10 et renvois d'angle à 90° sont commandés à la demande. Contactez-nous pour une demande de devis : nous répondons avec le délai et le tarif.
Pour finir votre montage (scellement chimique, tige filetée, écrous, rondelles, chevilles, colle, tube) : voir la rubrique « Pour compléter votre achat », à droite de la description (en dessous sur téléphone).
Guides et accessoires
Comment l'ensemble tient

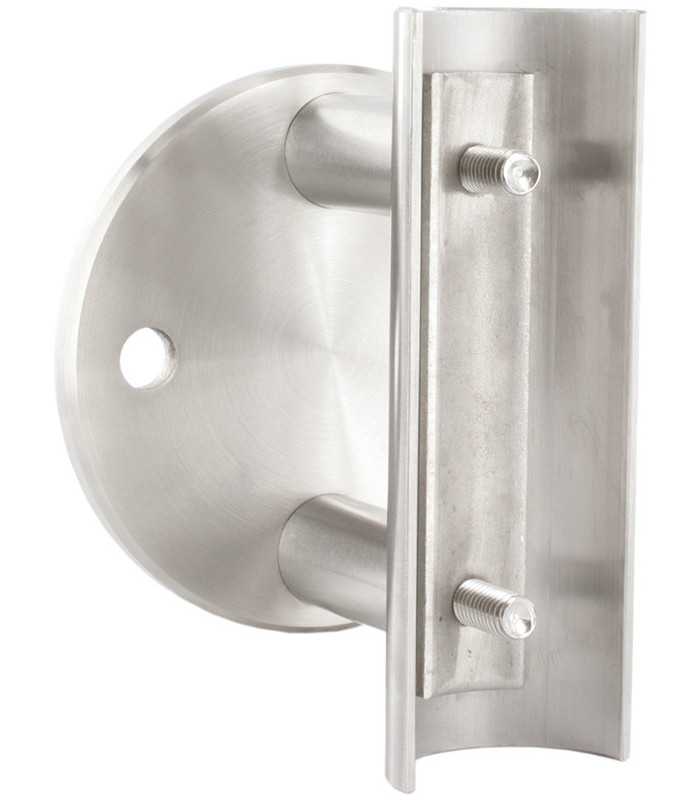

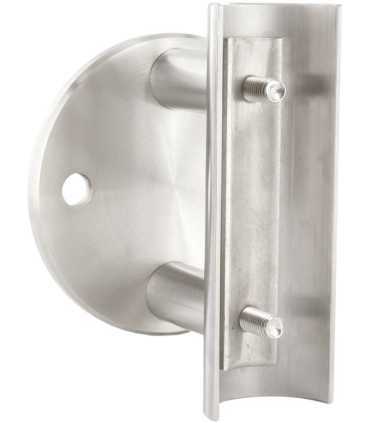

Le principe est simple et solide. La platine se visse sur le mur ou sur la tranche de dalle par ses deux trous oblongs — oblongs, donc rattrapables au millimètre pendant le réglage. Deux entretoises maintiennent l'écart de 50 mm. Deux vis M8 x 65 à tête fraisée traversent ensuite la platine, les entretoises, puis le poteau.
Ces vis ne se vissent pas dans le tube lui-même — une paroi de 2 mm ne tiendrait aucun filetage. Elles se vissent dans une plaque de renfort taraudée, glissée à l'intérieur du poteau : c'est elle qui reprend tout l'effort et qui répartit la charge sur 100 mm de tube au lieu de deux perçages ponctuels.
La plaque de renfort, dans le tube

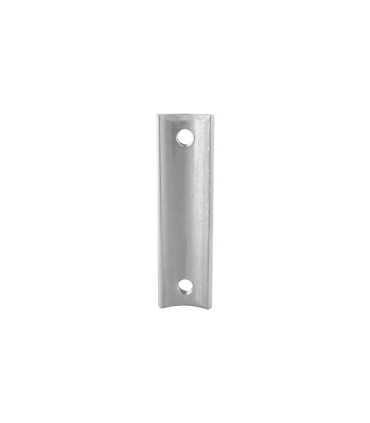

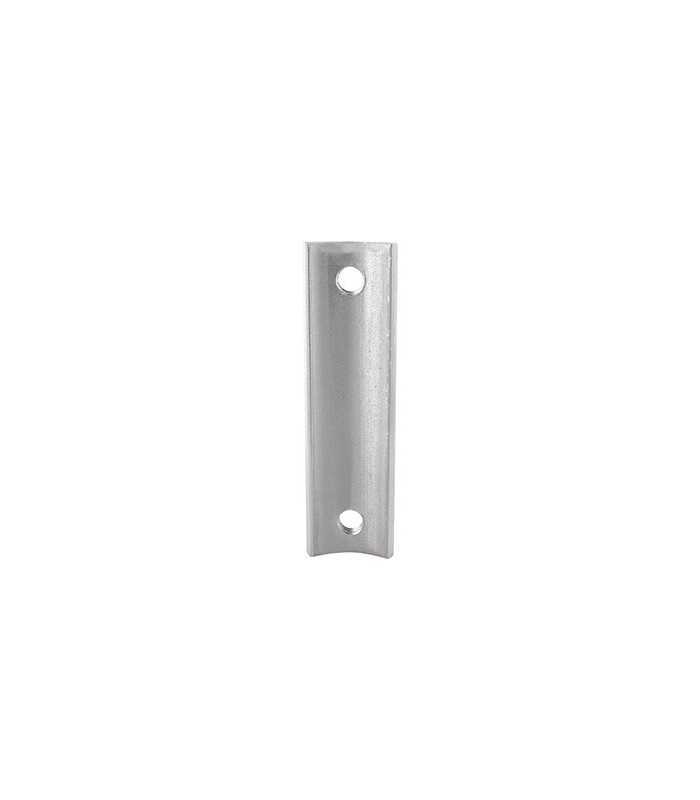

La plaque de renfort fait 100 mm de long et 10 mm d'épaisseur, avec deux trous taraudés à entraxe 70 mm. Sa face est bombée au rayon intérieur du tube Ø42,4 mm : elle épouse la paroi au lieu de porter sur deux arêtes. Elle est livrée brute, sans brossage, puisqu'elle ne se voit jamais une fois en place.
› C'est la plaque de renfort qu'on encolle
Avant de l'introduire dans le poteau, enduisez sa face bombée d'une colle inox, type soudure à froid. Le vissage assure le maintien mécanique, le collage assure la pérennité : une plaque simplement posée peut tourner ou glisser dans le tube avec le temps. La règle vaut pour tout assemblage mâle-femelle qui s'emboîte.
Fixation murale à visser : dimensions disponibles
La platine ronde Ø100 mm en 6 mm d'épaisseur est vendue en ligne, en A2 et en A4. Les autres épaisseurs, la version carrée, la version M10 et les renvois d'angle à 90° sont commandés à la demande et fournis sur devis.
Faites défiler le tableau pour voir toute la gamme.
| Platine | Épaisseur | Trous oblongs | Vis fournies | Déport | Matière | Disponibilité |
|---|---|---|---|---|---|---|
| Ronde Ø100 mm | 6 mm | Ø 11 mm | 2 x M8 x 65 | 50 mm | Inox A2 | En ligne, cette fiche |
| Ronde Ø100 mm | 6 mm | Ø 11 mm | 2 x M8 x 65 | 50 mm | Inox A4 | En ligne, cette fiche |
| Ronde Ø100 mm | 8 mm | Ø 13 mm | 2 x M8 x 65 | 50 mm | Inox A2 | Sur devis |
| Ronde Ø100 mm | 10 mm | Ø 13 mm | 2 x M8 x 65 | 50 mm | Inox A2 | Sur devis |
| Ronde Ø100 mm, version M10 | — | — | 2 x M10 x 70 | 53 mm | Inox A2 | Sur devis |
| Carrée | 6 mm | Ø 11 mm | 2 x M8 x 65 | 50 mm | Inox A2 | Sur devis |
| Carrée | 8 mm | Ø 13 mm | 2 x M8 x 65 | 50 mm | Inox A2 | Sur devis |
| Carrée | 10 mm | Ø 13 mm | 2 x M8 x 65 | 50 mm | Inox A2 | Sur devis |
| Renvoi d'angle 90°, angle rentrant | — | — | 2 x M8 x 80 | 50 mm | Inox A2 | Sur devis |
| Renvoi d'angle 90°, angle sortant | — | — | 2 x M8 x 90 | 50 mm | Inox A2 | Sur devis |
Les deux renvois d'angle à 90° se montent sur la même platine ronde Ø100 : ils permettent de reprendre un poteau dans un angle rentrant ou sortant de terrasse, là où une platine droite ne présenterait pas la bonne face au mur.
Plaque de renfort pour fixation murale
La plaque de renfort est fournie avec la platine, au filetage des vis de la fixation : M8 pour les versions courantes, M10 pour la version renforcée.
| Pour poteau | Taraudage | Matière | Disponibilité |
|---|---|---|---|
| Rond Ø 42,4 mm | M8 | Inox A2 | Fournie avec la platine |
| Rond Ø 42,4 mm | M8 | Inox A4 | Fournie avec la platine |
| Rond Ø 42,4 mm | M10 | Inox A2 | Fournie avec la platine |
Cotes communes : longueur 100 mm, épaisseur 10 mm, deux trous taraudés à entraxe 70 mm, face bombée au rayon du tube Ø42,4 mm, finition brute.
Inox A2 ou inox A4
- Inox A2 (AISI 304) : intérieur et extérieur courant.
- Inox A4 (AISI 316) : bord de mer, piscine, atmosphère humide ou chlorée.
Gardez la même nuance sur toute l'installation : poteau, platine, plaque de renfort, visserie d'ancrage. Pour comparer, voyez notre guide des types d'acier inoxydable.
Caractéristiques techniques
- Matière : inox A2 (AISI 304) ou A4 (AISI 316)
- Finition : brossé satiné grain 240
- Poteau compatible : rond Ø42,4 mm
- Platine : ronde Ø100 mm, épaisseur 6 mm
- Fixation murale : 2 trous oblongs Ø11 mm, entraxe 70 mm
- Déport du mur : 50 mm, par 2 entretoises
- Fourni avec : 2 entretoises, 2 vis M8 x 65 à tête fraisée six pans creux (ISO 10642, ex-DIN 7991) et la plaque de renfort
- Plaque de renfort : 100 x 10 mm, bombée, 2 taraudages M8 à entraxe 70 mm, fournie
- Type : fixation murale à visser, pose à l'anglaise
⚠ En pose à l'anglaise, c'est le support qui décide
La platine travaille en arrachement sur la tranche de la dalle, et le déport de 50 mm augmente encore le bras de levier. Vérifiez l'épaisseur et l'état du béton, et choisissez un ancrage à la hauteur : fixations bâtiment ou scellement chimique. La visserie d'ancrage mural n'est pas fournie.
Conseils de pose
- Percer le poteau en deux points à entraxe 70 mm, à la même cote sur tous les poteaux de la ligne.
- Encoller la face bombée de la plaque de renfort à la colle bi-composant inox, type soudure à froid, et l'introduire dans le tube, taraudages face aux perçages.
- Fixer la platine au mur par ses trous oblongs, sans bloquer : l'oblong sert à rattraper l'aplomb.
- Engager les entretoises, puis les vis M8 x 65, et les visser dans la plaque de renfort.
- Régler l'aplomb du poteau, puis bloquer d'abord l'ancrage mural, ensuite les vis du poteau.
- Laisser la colle prendre sans contrainte sur l'ensemble.
Important : la conformité d'un garde-corps dépend de l'ensemble de la structure, du support et des normes en vigueur. Il appartient à l'installateur de vérifier l'adéquation du produit avec les exigences de son projet.
FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).
FAQ – Platine murale Ø100 mm à l'anglaise
À quoi sert la plaque de renfort ?
Les vis ne peuvent pas se visser dans la paroi du tube, trop mince. La plaque, glissée à l'intérieur du poteau, reçoit leur filetage et répartit l'effort sur 100 mm de tube.
Faut-il la coller ?
C'est vivement conseillé. Enduisez sa face bombée de colle inox avant de l'introduire : le vissage tient mécaniquement, le collage empêche la plaque de tourner ou de glisser avec le temps.
Faut-il percer le poteau ?
Oui, en deux points à entraxe 70 mm, pour le passage des vis.
Quelle est la distance entre le mur et le poteau ?
50 mm, donnés par les deux entretoises fournies. La version M10 porte ce déport à 53 mm.
La visserie d'ancrage au mur est-elle fournie ?
Non. Seules les deux vis M8 x 65 du poteau, les deux entretoises et la plaque de renfort le sont. Les chevilles ou le scellement se choisissent selon votre support.
Pourquoi des trous oblongs ?
Pour rattraper l'aplomb du poteau après perçage du mur, sans avoir à repercer.
Et dans un angle de terrasse ?
Deux renvois d'angle à 90° existent, l'un pour angle rentrant, l'autre pour angle sortant, sur devis.
