Support articulé inox à sceller Ø42,4 mm – mur, limon ou poteau, main courante A2

Support articulé à sceller, pour tube Ø42,4 mm

Ce support ne se visse pas sur une platine : il tient par une tige filetée qui part à l'arrière de l'articulation. Selon le support, cette tige se scelle dans le mur, traverse un poteau ou se visse dans un limon. Résultat : ni platine, ni cheville, ni vis apparente — le tube semble sortir de l'ouvrage.

C'est la solution des mains courantes encastrées et des escaliers soignés, là où une platine visserait un peu trop visiblement.

Quatre façons de le fixer

La tige filetée M10 est ce qui rend ce support polyvalent. Elle se traite différemment selon ce que vous avez en face :

• Scellement dans le mur — la tige se noie dans le béton ou dans un scellement chimique. Rendu le plus pur.
• Traversée du poteau ou du limon — la tige passe de part en part et se bloque par un écrou de l'autre côté. C'est l'assemblage le plus sûr quand l'arrière reste accessible.
• Insert taraudé rapporté — un insert M10 posé dans le poteau ou le limon reçoit la tige. Utile sur une pièce qu'on ne peut pas traverser.
• Vissage direct dans le bois — voir ci-dessous.

Une articulation, pour suivre la pente

La tête est articulée : on oriente le support une fois la tige en place, on règle l'angle sur la pente réelle de l'escalier, puis on bloque par la vis M8 x 25 à tête fraisée. C'est ce qui rattrape les écarts entre le tracé théorique et l'ouvrage tel qu'il est.

Le tube vient ensuite coiffer le tenon Ø38,30 mm, sur 20 mm de profondeur. La collerette Ø42,40 mm affleure exactement le tube : la jonction ne se voit pas.

Dimensions disponibles

Le Ø42,4 mm est vendu en ligne. Le Ø33,7 mm est commandé à la demande et fourni sur devis.

Sceller ou visser ?

Les deux familles répondent au même besoin, mais pas au même chantier :

• par tige, ce support : rendu le plus pur, aucune fixation visible, et la seule solution pour se raccorder dans un limon ou traverser un poteau ;
• par platine, le support articulé à platine Ø83 mm : pose plus simple, démontable, contrôlable, avec une platine apparente.

Pour une main courante horizontale, sans besoin d'articulation, voyez le support fixe à platine Ø80 mm ou le support à fixation invisible.

Inox A2

Ce support est fabriqué en inox A2 (AISI 304), marqué A2-70, qui convient en intérieur et en extérieur courant. Il n'existe pas en A4 : en bord de mer, autour d'une piscine ou en atmosphère chlorée, orientez-vous vers un support à platine disponible en A4.

Pour comparer les nuances, voyez notre guide des types d'acier inoxydable.

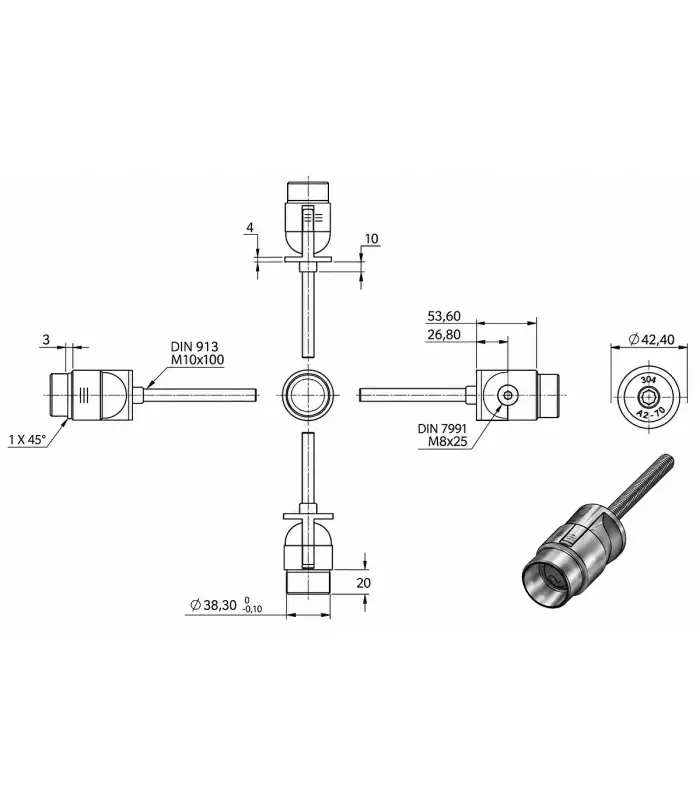

Caractéristiques techniques

• Matière : inox A2 (AISI 304), marquage A2-70
• Finition : brossé satiné grain 240
• Tube compatible : rond Ø42,4 x 2,0 mm
• Tenon d'emboîtement : Ø38,30 mm (tolérance 0 / −0,10), profondeur 20 mm
• Collerette : Ø42,40 mm, affleurante au tube, chanfrein 1 x 45°
• Corps articulé : 53,6 mm, axe du pivot à 26,8 mm
• Tige fournie : vis sans tête M10 x 100 mm (DIN 913), remplaçable par une tige filetée DIN 976 M10 plus longue
• Vis d'articulation : M8 x 25 mm à tête fraisée six pans creux (DIN 7991)
• Poids : 0,388 kg
• Type : support articulé à tige filetée, mur, limon ou poteau

Conseils de pose

• Tracer toute la ligne de supports avant de percer : ni un scellement, ni un perçage traversant ne se rattrapent.
• Choisir le mode d'ancrage selon le support : scellement, traversée avec écrou, insert taraudé ou goujon bois.
• Adapter la longueur de la tige au besoin réel : une tige filetée DIN 976 M10 remplace la vis livrée si l'ancrage doit aller plus loin.
• Ancrer, vérifier l'orientation générale, et laisser durcir complètement en cas de scellement.
• Régler l'angle de l'articulation, tube présenté à sec, puis bloquer la vis M8 à tête fraisée.
• Dégraisser, encoller le tenon et engager le tube définitivement sur ses 20 mm.

Important : la conformité d'une main courante dépend de l'ensemble de la structure, du support et des normes en vigueur. Il appartient à l'installateur de vérifier l'adéquation du produit et de son ancrage avec les exigences de son projet.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Support articulé à sceller Ø42,4 mm

Comment se fixe ce support ?

Par une tige filetée M10, livrée en 100 mm. Elle se scelle dans un mur, traverse un poteau ou un limon avec un écrou de blocage, se visse dans un insert taraudé, ou se remplace par un goujon bois pour aller dans une poutre.

Peut-on le poser sur un limon d'escalier ?

Oui, c'est l'un de ses usages principaux : la main courante suit alors la pente grâce à l'articulation, et le support se raccorde dans le limon ou dans la poutre porteuse derrière.

La tige fournie est-elle assez longue ?

Elle fait 100 mm, ce qui couvre un mur plein courant. Pour aller plus loin, remplacez-la par une tige filetée DIN 976 en M10, à la longueur voulue : le filetage est standard.

Comment se raccorder dans une poutre bois ?

Avec un goujon d'ancrage à double filetage bois-métrique : côté bois il se visse comme un tirefond, côté métrique il reçoit le support. Le M10 correspondant se commande sur demande.

Faut-il coller le tube ?

C'est vivement conseillé. Le tube coiffe le tenon Ø38,30 mm sur 20 mm : une colle inox, type soudure à froid, supprime le jeu et donne la rigidité définitive.

Peut-on régler l'angle après ancrage ?

Oui, c'est tout l'intérêt de l'articulation : la tige est figée, mais l'orientation se règle ensuite, puis se bloque par la vis M8.

Existe-t-il en inox A4 ?

Non, uniquement en A2. Pour un environnement marin ou chloré, orientez-vous vers un support à platine, disponible en A4.

Convient-il à un tube Ø33,7 mm ?

Cette version est prévue pour le Ø42,4 mm. Le Ø33,7 mm existe, sur devis.
