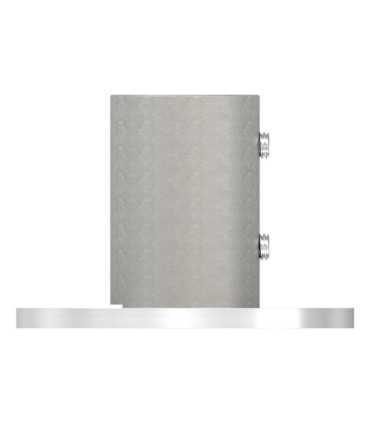

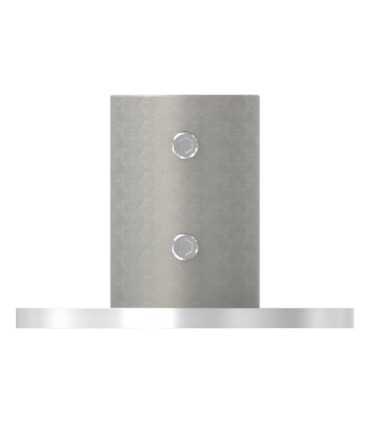

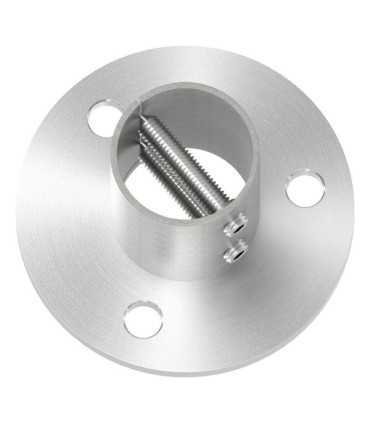

Platine inox pour poteau de garde-corps Ø42,4 mm – fixation au sol à vis de serrage, A2

Platine à vis de serrage pour poteau de garde-corps Ø42,4 mm

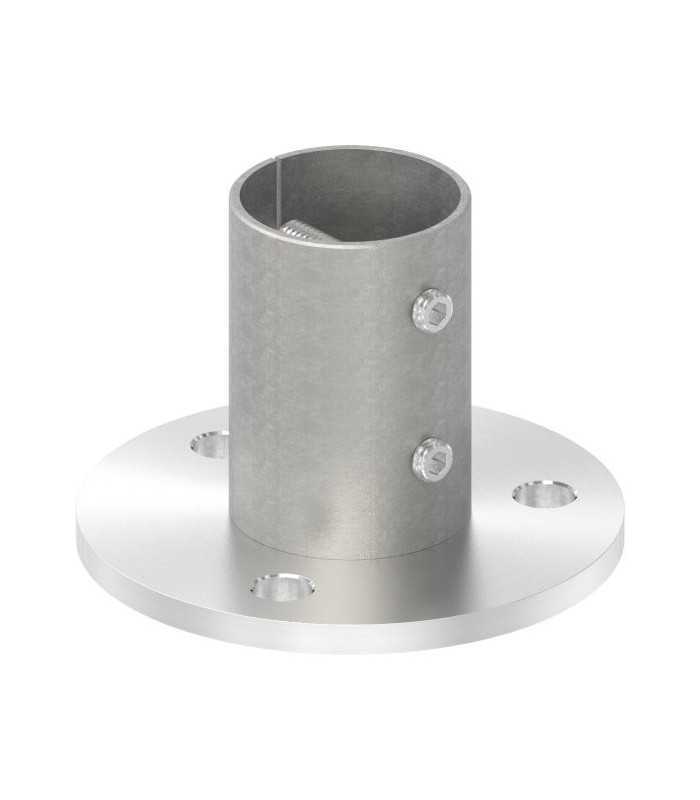

La platine inox à manchonner Ø42,4 mm avec vis de serrage fixe le poteau sur le dessus de la dalle, de la terrasse ou de la marche : c'est la pose à la française. Le tube vient s'emboîter sur le manchon, puis se bloque par deux vis le temps que la colle prenne.

Elle se distingue de la platine à manchonner classique par ses deux vis sans tête à embout pointu, qui tiennent le poteau en place pendant le réglage de l'aplomb et facilitent l'alignement d'une ligne de poteaux. Inox A2, finition brossée grain 240.

Dimensions disponibles

La platine existe pour trois diamètres de tube et deux épaisseurs. Le Ø42,4 mm est vendu en ligne ; les autres dimensions sont commandées à la demande et fournies sur devis.

Comment fonctionne le serrage

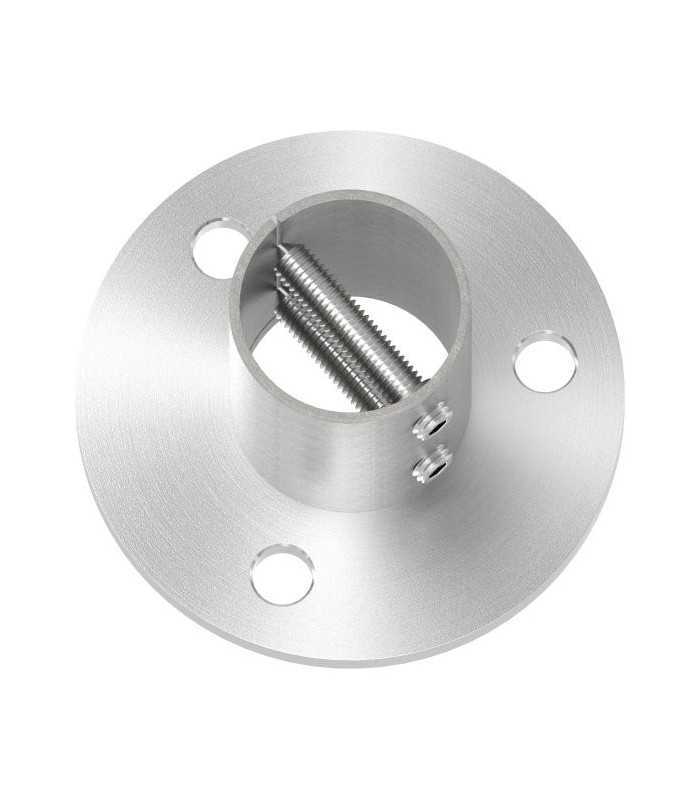

Les deux vis sans tête six pans creux M8 traversent le tube préalablement percé en deux points et viennent en appui sur le manchon, ce qui crée un blocage mécanique franc : le poteau ne tourne plus et ne redescend plus pendant le montage.

Ce pré-maintien ne remplace pas le collage. Il sert à positionner, aligner et maintenir le poteau pendant la pose ; la tenue définitive est assurée par une colle adaptée à l'inox, appliquée avant emboîtement.

C'est la solution à privilégier sur une ligne de plusieurs poteaux, où l'alignement et l'aplomb doivent être repris avant que la colle ne prenne : garde-corps de terrasse, balustrade de balcon, rampe d'escalier.

Vis visibles ou masquées par l'enjoliveur

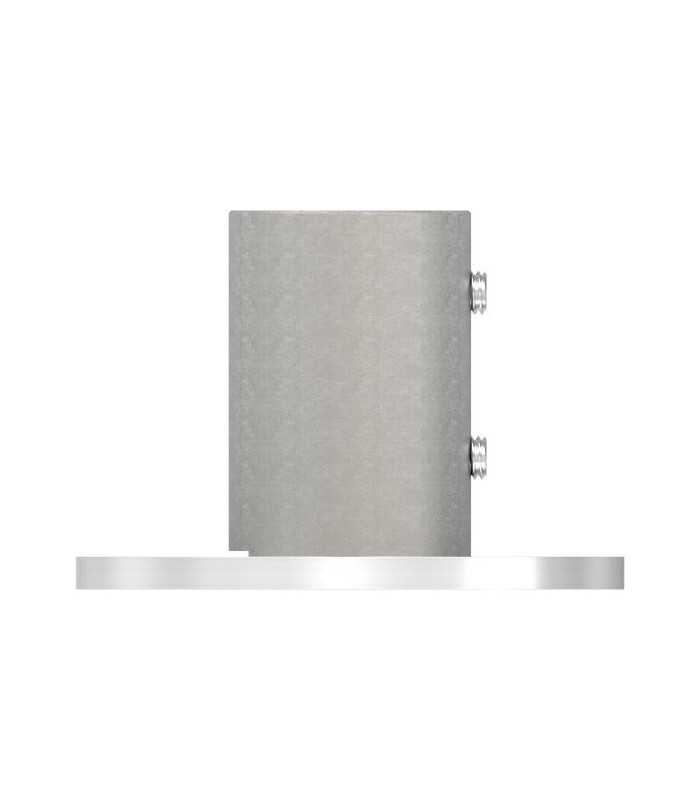

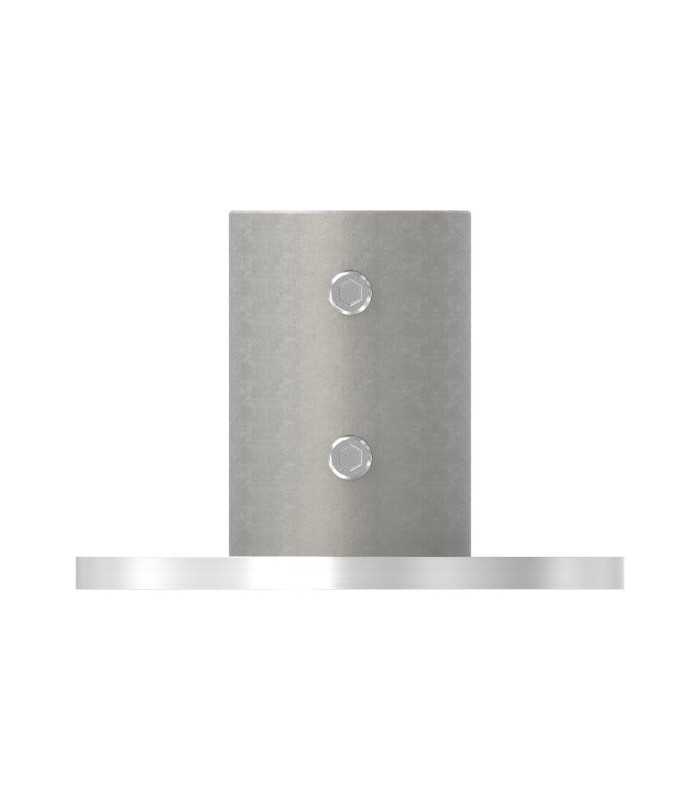

Les deux vis restent en partie apparentes après installation. Leur visibilité dépend de l'enjoliveur choisi :

• la vis basse, à 17 mm au-dessus de la platine, est masquée par un enjoliveur rond de 25 mm de hauteur ;
• la vis haute, à 47 mm, reste visible.

Orientez les deux vis du même côté sur toute la ligne de poteaux, de préférence vers l'intérieur : le rendu est nettement plus propre.

Caractéristiques techniques

• Matière : inox A2 (AISI 304)
• Finition : brossé satiné grain 240
• Tube compatible : rond Ø42,4 mm
• Platine : ronde Ø100 mm, épaisseur 6 mm
• Hauteur totale : 62 mm
• Fixation au sol : 3 trous Ø11 mm, répartis sur un cercle Ø72 mm

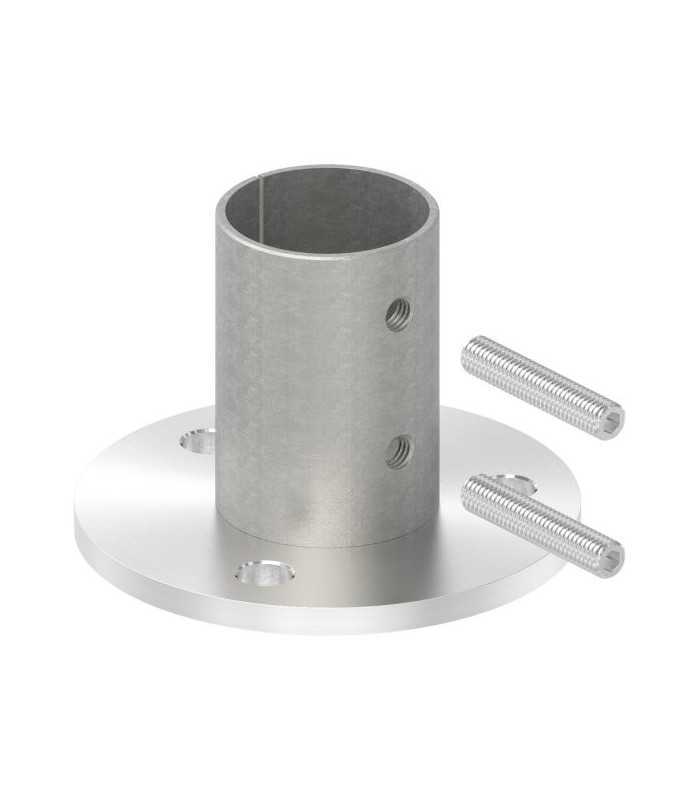

• Serrage : 2 vis sans tête M8 à embout pointu
• Axes de perçage du tube : 17 mm et 47 mm au-dessus de la platine
• Type : platine à manchonner, pose à la française

Conseils de pose

• Percer le tube aux deux emplacements des vis, platine présentée en place, pour garantir la concordance.
• Fixer la platine au sol par ses trois trous, avant d'engager le poteau.
• Encoller le manchon à la colle bi-composant inox, type soudure à froid, emboîter le tube, puis serrer les deux vis sans forcer.
• Vérifier l'aplomb et l'alignement, reprendre si besoin, puis laisser la colle prendre sans contrainte sur le poteau.
• Enfiler l'enjoliveur sur le tube avant l'emboîtement définitif : une fois le poteau collé, il ne passe plus.

Important : la conformité d'un garde-corps dépend de l'ensemble de la structure, du support et des normes en vigueur. Il appartient à l'installateur de vérifier l'adéquation du produit avec les exigences de son projet.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Platine inox Ø42,4 mm à vis de serrage

Faut-il percer le tube ?

Oui. Les vis à embout pointu sont prévues pour se loger dans deux perçages du tube, à 17 et 47 mm au-dessus de la platine. C'est ce qui donne le blocage mécanique.

Le collage est-il obligatoire ?

Oui. Les vis assurent le maintien pendant la pose ; la tenue définitive du poteau est apportée par la colle.

Les vis restent-elles visibles ?

La vis haute reste visible. La vis basse est masquée par un enjoliveur rond de 25 mm de hauteur.

Quelle visserie pour fixer la platine au sol ?

Elle n'est pas fournie et dépend de votre support : chevilles ou scellement chimique adaptés à la dalle, dans la même nuance d'inox que la platine, en Ø10 mm maximum pour passer dans les trois trous Ø11 mm.

Cette platine existe-t-elle en inox A4 ?

Pas dans cette version à vis de serrage. Pour un bord de mer ou une piscine, orientez-vous vers la platine à manchonner Ø42,4 mm, disponible en A4.

Peut-on l'utiliser en extérieur ?

Oui, en extérieur courant. En atmosphère marine, chlorée ou très humide, l'inox A4 est préférable.
