Raccord d'angle tube inox Ø42,4 x 2 – 3 branches à 90° pour poteau d'angle de garde-corps, A2
Paiement sécuriséCB, PayPal, paiement en 4× sans frais
Retour sous 14 joursHors câble coupé sur mesure
Conseil technique04 90 75 85 93 — du lundi au vendredi

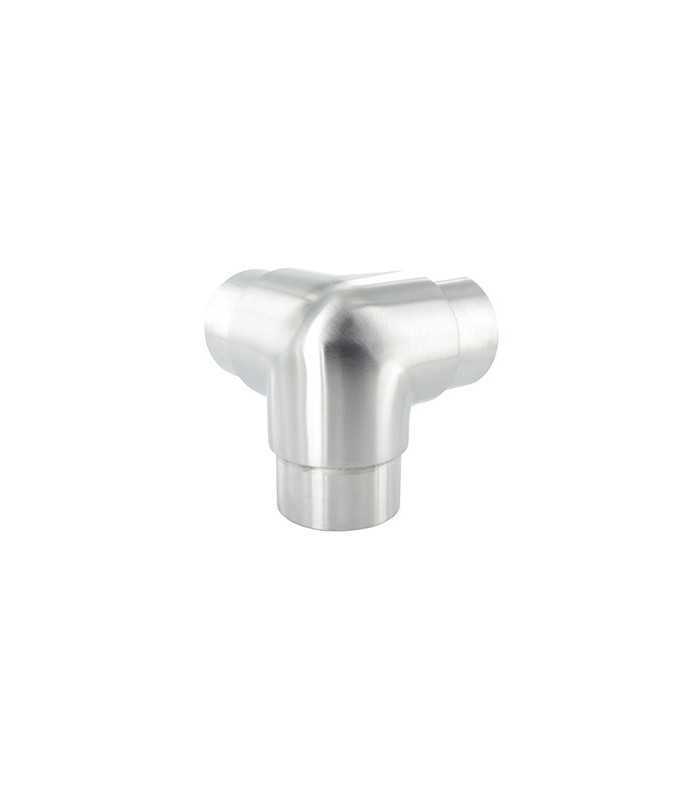

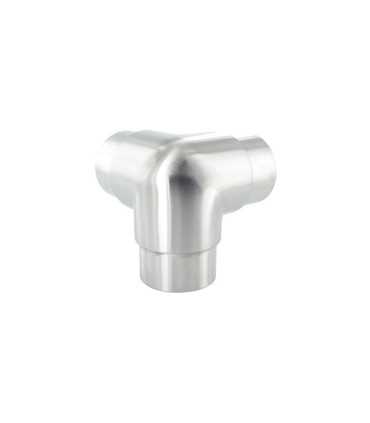

Raccord d'angle inox pour tube Ø42,4 x 2 mm : trois branches perpendiculaires entre elles, qui réunissent deux mains courantes à angle droit et le poteau d'angle. Il s'emboîte et se colle, sans soudure.
- Tube : Ø42,4 x 2 mm uniquement
- Cote A : 49 mm par branche, tenons de 20 mm
- Matière : inox A2, brossé grain 240
- Montage : emboîté et collé
- Autres diamètres : sur devis

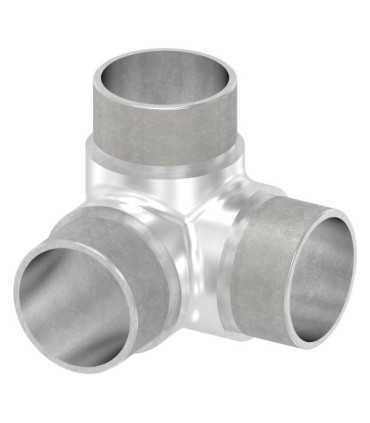

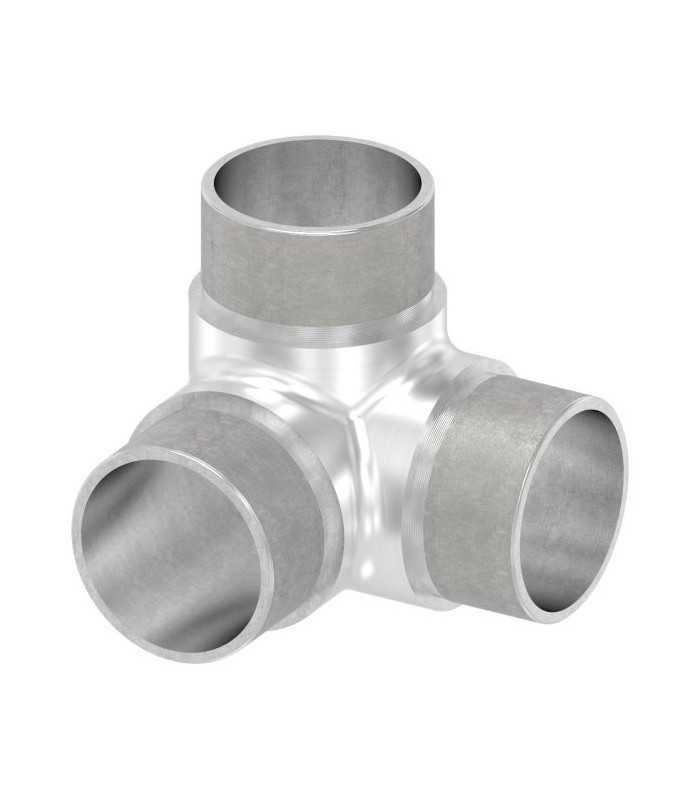

Ce raccord d'angle inox réunit trois tubes ronds Ø42,4 x 2 mm dont les axes sont perpendiculaires deux à deux, comme les trois arêtes d'un coin de boîte. C'est la pièce du poteau d'angle : les deux mains courantes arrivent à angle droit, le poteau entre par-dessous, et les trois se rejoignent en un seul point, sans pièce de liaison supplémentaire.
Ses trois branches sont des tenons, c'est-à-dire des embouts mâles qui entrent dans les tubes : on les emboîte, on les colle, sans soudure. Il est livré en inox A2 brossé grain 240, la même finition que nos tubes Ø42,4 x 2.
| Tube | Ø42,4 x 2 mm uniquement |
| Cote A | 49 mm par branche, tenons de 20 mm |
| Matière | inox A2, brossé grain 240 |
| Montage | emboîté et collé |
| Autres diamètres | sur devis |
› Quelle pièce sur quel poteau ?
- Poteau d'angle, deux mains courantes à 90° : cette fiche.
- Poteau intermédiaire, main courante coupée : raccord en T Ø42,4.
- Poteau intermédiaire, main courante d'un seul tenant : support de main courante sur poteau.
- Poteau d'extrémité : coude 90° angle vif ou coude 90° arrondi.
- Angle différent de 90° : raccord articulé.
Pour finir votre montage (colle, tube, raccords, embouts, supports) : voir la rubrique « Pour compléter votre achat », à droite de la description (en dessous sur téléphone).
Guides et accessoires
Comment le raccord s'assemble
Chaque tenon mesure 20 mm de long. Il se glisse dans le tube jusqu'à l'épaulement, le petit ressaut où le tube vient en butée. Il est ajusté à l'intérieur du tube Ø42,4 x 2, qui mesure 38,4 mm : c'est pour cela que ce raccord ne va que sur du Ø42,4 x 2.
› Emboîtement : la colle fait la pérennité
Le tenon tient dans le tube par ajustement, mais un emboîtement seul peut prendre du jeu avec les vibrations et les dilatations. C'est la colle inox, type soudure à froid, qui rend l'assemblage définitif : on encolle les trois tenons avant de les emboîter. Voir les colles et scellements inox.
Cote A : calculer vos longueurs

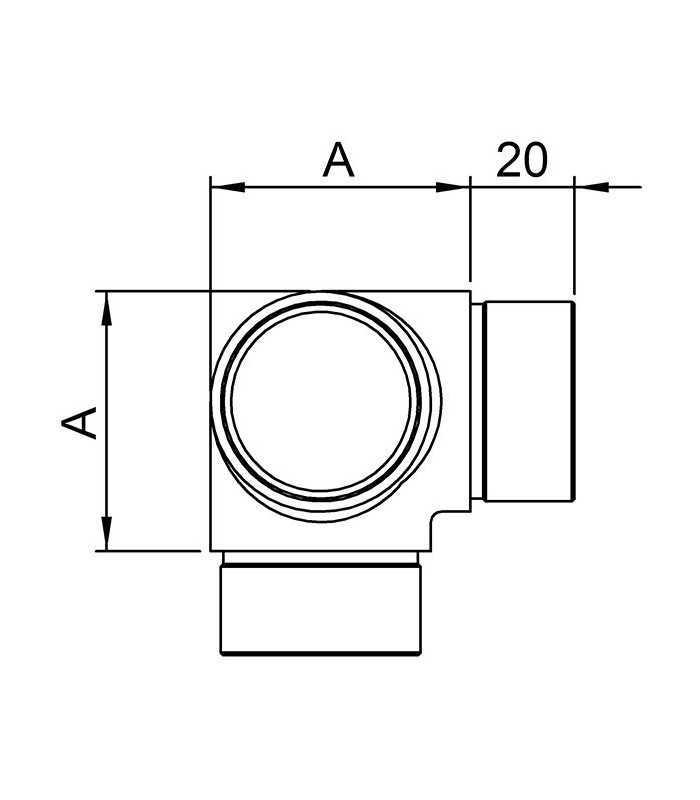

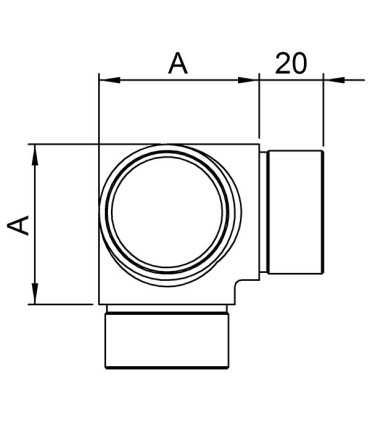

La cote A se mesure sur chaque branche, de la face extérieure du raccord jusqu'à l'épaulement, c'est-à-dire jusqu'au bout du tube. En Ø42,4, A = 49 mm.
- Main courante : cote extérieure voulue jusqu'au coin, moins 49 mm.
- Poteau d'angle : hauteur finie, jusqu'au-dessus de la main courante, moins 49 mm.
Dimensions disponibles
En ligne : le raccord d'angle Ø42,4 x 2 en inox A2, celui qui correspond aux tubes que nous stockons. Les versions Ø33,7 et Ø48,3 sont commandées à la demande, sur devis.
| Tube (Ø x épaisseur) | Cote A | Nuance | Disponibilité |
|---|---|---|---|
| Ø42,4 x 2,0 mm | 49 mm | A2 | En ligne, cette fiche |
| Ø33,7 x 2,0 mm | 40,5 mm | A2 | Sur devis |
| Ø48,3 x 2,0 mm | 60 mm | A2 | Sur devis |
› Une autre dimension ?
Pour un devis, indiquez-nous le diamètre de votre tube et la quantité. Ces pièces sont commandées à la demande. Demander un devis.
Inox A2 uniquement
Ce raccord n'existe qu'en inox A2 (1.4301, AISI 304), dans les trois diamètres. Il convient à l'intérieur et à l'extérieur en conditions courantes. Pour un garde-corps en bord de mer, autour d'une piscine ou exposé aux sels de déneigement, contactez-nous avant de commander : nous vous orienterons vers un montage en inox A4. Notre guide des types d'inox.
Caractéristiques techniques
- Type : raccord d'angle à trois branches perpendiculaires, à emboîter
- Tube compatible : rond Ø42,4 x 2 mm (intérieur 38,4 mm)
- Cote A (face extérieure jusqu'au bout du tube) : 49 mm sur chaque branche
- Longueur des tenons : 20 mm
- Matière : inox A2, 1.4301 / AISI 304
- Finition : brossé grain 240
- Assemblage : emboîté et collé, sans soudure
⚠ Ø42,4 x 2 mm uniquement, A2 uniquement
Le tenon est calibré sur un tube de 2 mm d'épaisseur : dans un tube de 2,5 mm, l'intérieur descend à 37,4 mm et il n'entre pas. Tous nos tubes Ø42,4 sont en 2 mm : longueurs de 50 cm à 1,50 m et longueurs de 2 m à 3 m. Pensez aussi à prendre vos tubes en A2 pour garder une seule nuance sur tout le garde-corps.
Conseils de pose
- Coupez les tubes d'équerre et ébavurez l'intérieur (retirez les bavures de coupe) : le tenon doit entrer sans forcer jusqu'à l'épaulement.
- Déduisez 49 mm par branche : sur chaque main courante et sur le poteau d'angle.
- Montez à blanc, sans colle, et contrôlez l'équerrage des deux mains courantes et l'aplomb du poteau.
- Dégraissez les tenons et l'intérieur des tubes, puis encollez les tenons (colle bi-composant inox, type soudure à froid) et emboîtez jusqu'en butée.
- Essuyez l'excédent de colle aussitôt et laissez l'assemblage au repos pendant le temps de prise indiqué par le fabricant de la colle.
Important : en France, la norme NF P01-012 impose dans la majorité des cas une hauteur de garde-corps d'au moins 1 m, du sol fini au-dessus de la main courante. Le raccord assure la continuité de la main courante ; la résistance du garde-corps repose sur les poteaux et leur ancrage.
FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).
FAQ – Raccord d'angle inox Ø42,4
À quoi sert ce raccord d'angle ?
À réunir en un seul point le poteau d'angle et les deux mains courantes qui tournent à 90°, par exemple au coin d'une terrasse ou d'une mezzanine.
Quelle différence avec un raccord en T ?
Le raccord en T a deux branches alignées et une perpendiculaire : il sert en ligne droite. Le raccord d'angle a trois branches perpendiculaires entre elles : il sert dans un coin.
Faut-il coller le raccord ?
Oui, les trois tenons. L'emboîtement seul peut prendre du jeu ; la colle inox rend l'assemblage durable. Voir les colles inox.
Comment calculer la longueur de mes tubes ?
Retirez 49 mm par branche : à la cote extérieure de chaque main courante et à la hauteur finie du poteau.
Ce raccord convient-il à mon tube ?
Oui s'il s'agit d'un tube rond Ø42,4 x 2 mm, le format de tous nos tubes de garde-corps. En Ø33,7 ou Ø48,3, il existe sur devis.
Existe-t-il en inox A4 ?
Non, ce raccord n'existe qu'en A2. Pour un site exposé, contactez-nous avant de commander.
