Support passe-câble inox pour poteau Ø42,4 – support câble garde-corps, câble Ø4, 5 et 6 mm, poteau intermédiaire, A2
Paiement sécuriséCB, PayPal, paiement en 4× sans frais
Retour sous 14 joursHors câble coupé sur mesure
Conseil technique04 90 75 85 93 — du lundi au vendredi

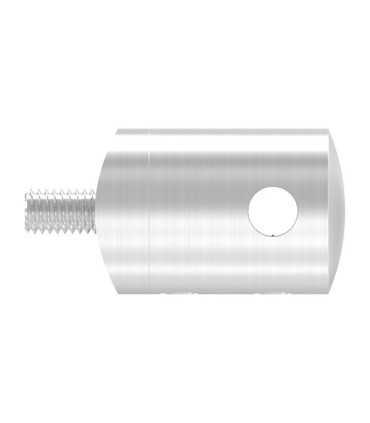

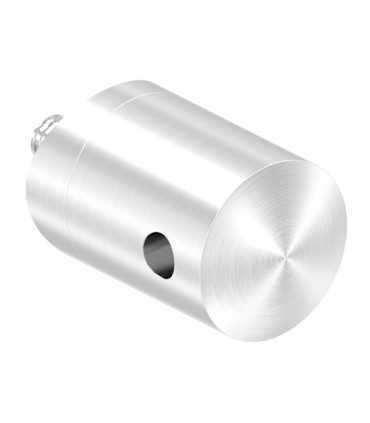

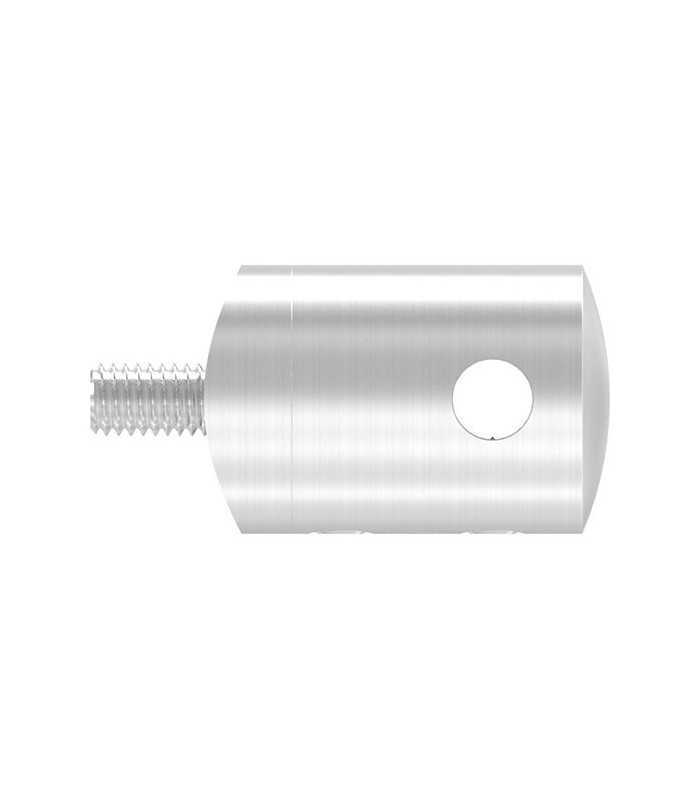

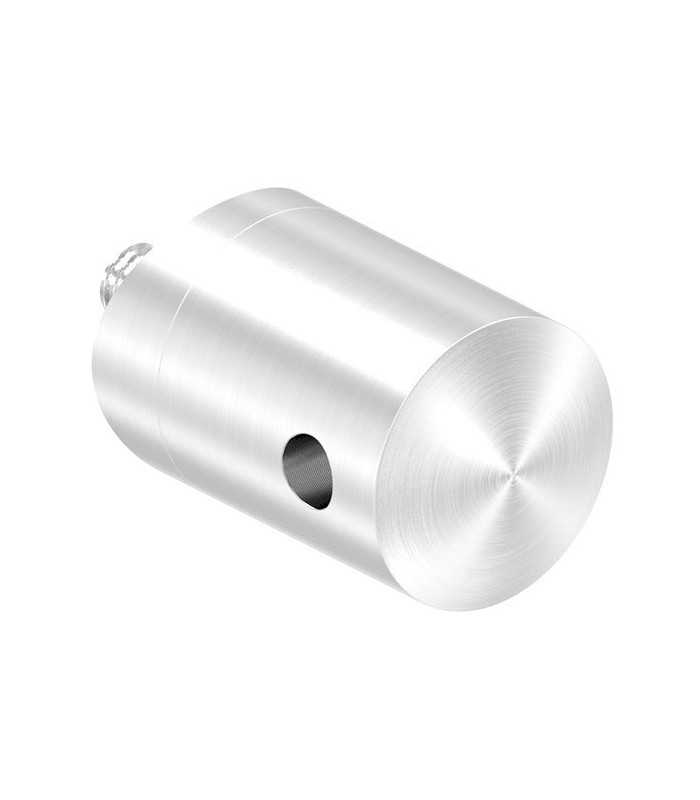

Support passe-câble inox pour poteau intermédiaire rond Ø42,4 de garde-corps : le câble Ø4, Ø5 ou Ø6 traverse le corps Ø22, dans un perçage calibré à son diamètre. Fixation au poteau par vis ISO 10642 M6 x 25, câble bloqué par vis pointeau DIN 914 M5 x 8. Inox A2, brossé grain 240. Version plate sur devis.
Ce support câble inox se fixe sur chaque poteau intermédiaire d'un garde-corps à câbles : le câble traverse son corps de part en part, d'un poteau à l'autre, et reste aligné sur toute la longueur. Aux extrémités, le câble finit dans un tendeur monté sur son support de tendeur.
Corps cylindrique Ø22 mm, fixé au poteau par une vis M6 à tête fraisée. En ligne pour poteau rond Ø42,4, câble Ø4, Ø5 ou Ø6, en inox A2.
› Le système câble à visser, sans sertissage
- Poteaux d'extrémité : support de tendeur + tendeur de câble à visser.
- Poteaux intermédiaires : ce support passe-câble.
› Une autre version ?
Indiquez le type de poteau, le diamètre de câble et la quantité : nous vous répondons avec un prix et un délai. Demander un devis.
Pour finir votre montage (câble, tendeurs, coupe-câble) : voir la rubrique « Pour compléter votre achat », à droite de la description (en dessous sur téléphone).
Guides et accessoires

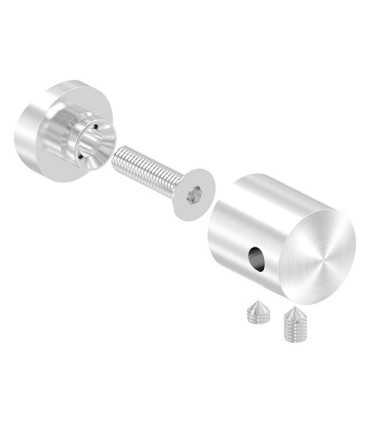

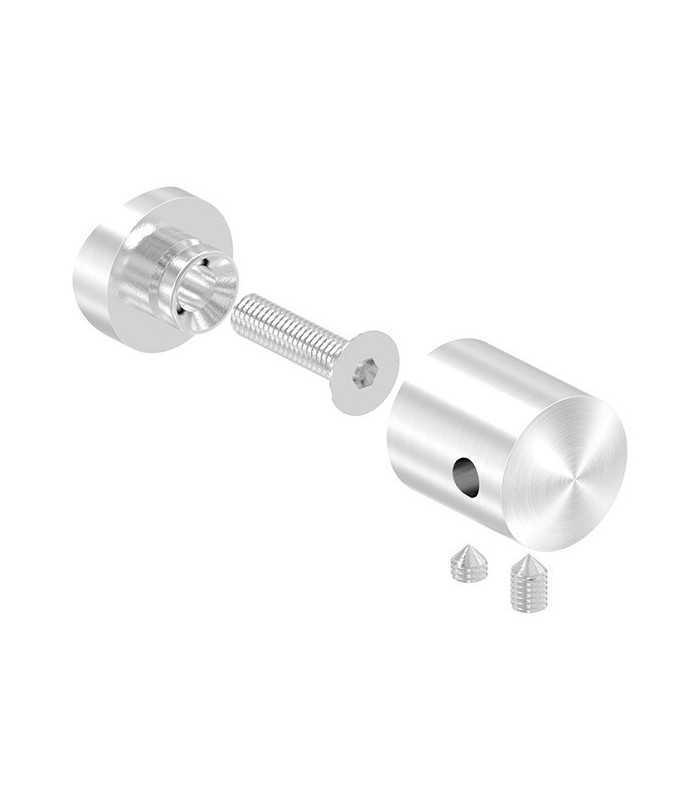

Comment ça marche
- Le support se visse sur le poteau par une vis ISO 10642 M6 x 25 : le poteau se perce et se taraude en M6 au droit de chaque câble.
- Le câble passe dans le perçage traversant du corps, calibré à son diamètre : Ø5 pour un câble Ø4, Ø6 pour un Ø5, Ø7 pour un Ø6.
- La vis pointeau DIN 914 M5 x 8 bloque le câble dans le support.
- La vis pointeau DIN 914 M5 x 5 ferme l'accès à la vis de fixation M6 x 25.
Dimensions disponibles
En ligne : la version pour poteau rond Ø42,4, pour câble Ø4, Ø5 ou Ø6. La version plate, pour poteau plat ou face plane, est commandée à la demande.
Faites défiler le tableau pour voir toute la gamme.
| Fixation | Câble | Perçage | Nuance | Disponibilité |
|---|---|---|---|---|
| Poteau rond Ø42,4 | Câble Ø4 | Ø5 | A2 | En ligne, cette fiche |
| Poteau rond Ø42,4 | Câble Ø5 | Ø6 | A2 | En ligne, cette fiche |
| Poteau rond Ø42,4 | Câble Ø6 | Ø7 | A2 | En ligne, cette fiche |
| Poteau plat / face plane | Câble Ø4 | Ø5 | A2 | Sur devis |
| Poteau plat / face plane | Câble Ø5 | Ø6 | A2 | Sur devis |
| Poteau plat / face plane | Câble Ø6 | Ø7 | A2 | Sur devis |
Inox A2 uniquement
Ce support n'existe qu'en inox A2 (AISI 304), qui convient à l'intérieur et à l'extérieur en environnement courant. Il n'y a pas de version A4. En bord de mer ou autour d'une piscine, choisissez un système câble en A4 : voyez nos tendeurs inox.
Caractéristiques techniques
- Corps : cylindrique, Ø22 mm
- Câble : Ø4, Ø5 ou Ø6 mm selon la déclinaison
- Perçage traversant : Ø5, Ø6 ou Ø7 mm
- Fixation au poteau : vis M6 x 25 à tête fraisée six pans creux, ISO 10642 (ex-DIN 7991)
- Vis pointeaux : DIN 914 M5 x 8 (blocage du câble) et DIN 914 M5 x 5 (accès à la vis de fixation)
- Embase : creusée pour poteau rond Ø42,4
- Matière : inox A2 (AISI 304)
- Finition : brossé grain 240
- Vendu à l'unité
⚠ Un support par diamètre de câble, une embase par poteau
Le perçage est calibré au diamètre du câble : prenez la déclinaison exacte. Et la version en ligne est creusée pour le poteau rond Ø42,4 : pour un poteau plat, demandez la version plate sur devis.
Conseils de pose
- Tracez la hauteur de chaque câble sur tous les poteaux, en respectant l'écartement réglementaire, pour garder des câbles parallèles.
- Percez et taraudez les poteaux intermédiaires en M6 au droit de chaque câble.
- Dévissez la vis pointeau M5 x 5 pour accéder au logement de la vis M6 x 25, vissez le support sur le poteau, perçage dans l'axe du câble, puis revissez la vis pointeau.
- Enfilez le câble dans les supports, d'un bout à l'autre de la ligne, avant de le monter dans les tendeurs.
- Tendez le câble depuis les tendeurs d'extrémité, puis bloquez-le dans chaque passe-câble avec la vis pointeau M5 x 8.
Important : un garde-corps doit respecter la norme NF P01-012, qui fixe la hauteur (1 m minimum dans la majorité des cas, du sol fini au-dessus de la main courante) et les écartements entre éléments. La résistance aux poussées horizontales relève de la norme NF P01-013.
FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).
FAQ – Support passe-câble inox pour garde-corps
À quoi sert un passe-câble ?
Il tient le câble sur les poteaux intermédiaires : le câble le traverse et reste aligné entre les deux extrémités où il est tendu.
Quelle différence avec le support de tendeur ?
Le passe-câble va sur les poteaux intermédiaires, le câble le traverse. Le support de tendeur va sur les poteaux d'extrémité et reçoit le tendeur qui met le câble en tension.
Combien de supports prévoir ?
Un par câble et par poteau intermédiaire.
Le câble est-il bloqué sur les poteaux intermédiaires ?
Oui : une fois le câble tendu, la vis pointeau M5 x 8 le bloque dans chaque passe-câble.
Quel support pour quel câble ?
Celui du diamètre exact du câble : Ø4, Ø5 ou Ø6. Le perçage est calibré en conséquence.
Faut-il le souder ?
Non. Le support se visse sur le poteau.
Existe-t-il en inox A4 ?
Non, uniquement en inox A2.
