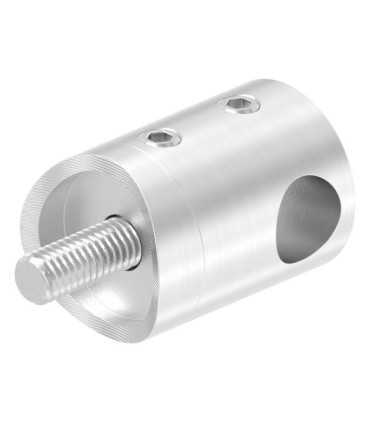

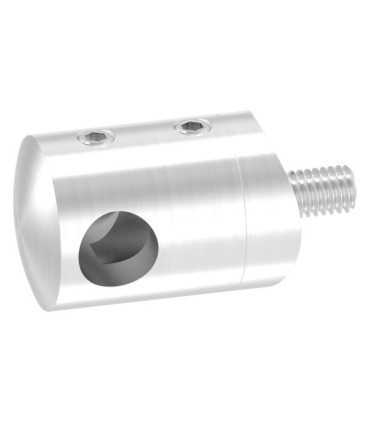

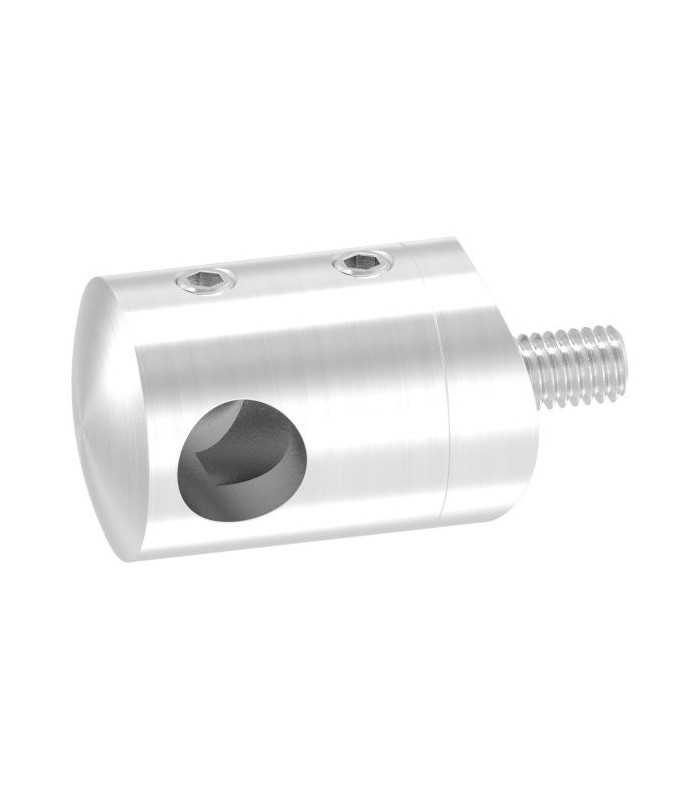

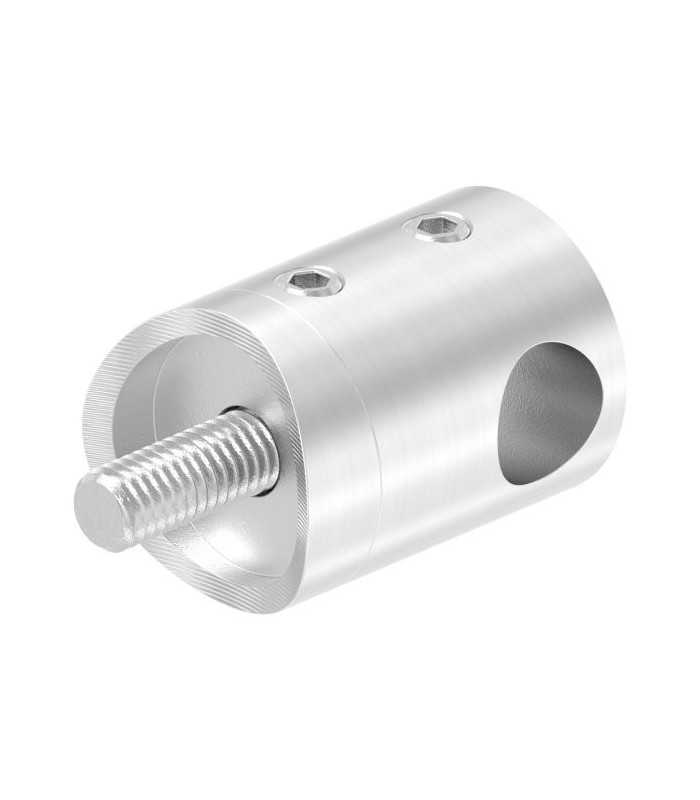

Support de tendeur de câble pour poteau inox Ø42,4 – reçoit et bloque le tendeur, garde-corps câble, A2

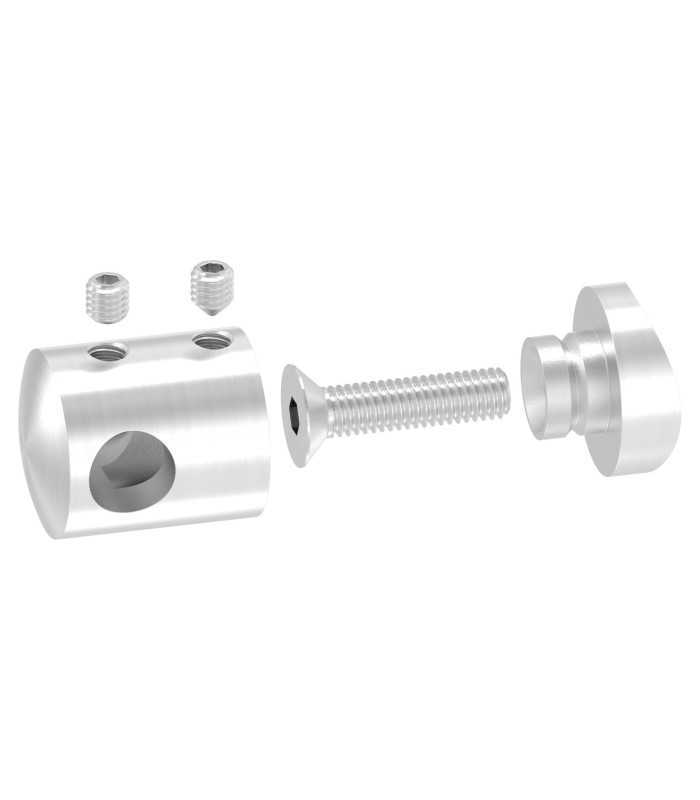

• Le support se visse sur le poteau par une vis ISO 10642 M6 x 25 : le poteau se perce et se taraude en M6 au droit de chaque câble.
• Le tendeur, câble bloqué dedans, s'engage dans le perçage Ø10,2 du support.
• La tension se fait par traction, avec la vis en extrémité du tendeur.
• Une fois la tension atteinte, la vis pointeau DIN 913 M5 x 5 du support bloque le tendeur.

En ligne : la version pour poteau rond Ø42,4. La version plate, pour poteau plat ou face plane, est commandée à la demande.

Ce support n'existe qu'en inox A2 (AISI 304), qui convient à l'intérieur et à l'extérieur en environnement courant. Il n'y a pas de version A4. En bord de mer ou autour d'une piscine, choisissez un système câble en A4 : voyez nos tendeurs inox.

• Corps : cylindrique, Ø22 mm, longueur 20,5 mm
• Perçage pour le tendeur : Ø10,2 mm
• Fixation au poteau : vis M6 x 25 à tête fraisée six pans creux, ISO 10642 (ex-DIN 7991)
• Vis pointeaux : DIN 913 M5 x 5 (blocage du tendeur) et DIN 914 M5 x 5
• Embase : creusée pour poteau rond Ø42,4
• Câble : Ø4, Ø5 ou Ø6 mm, selon le tendeur
• Matière : inox A2 (AISI 304)
• Finition : brossé grain 240
• Vendu à l'unité

• Tracez la hauteur de chaque câble sur les poteaux, en respectant l'écartement réglementaire.
• Percez et taraudez les poteaux d'extrémité en M6 au droit de chaque câble, puis vissez les supports.
• Bloquez le câble dans le tendeur par ses vis pointeaux.
• Engagez le tendeur dans le support, tendez le câble avec la vis en extrémité, puis serrez la vis pointeau DIN 913 du support.

Important : un garde-corps doit respecter la norme NF P01-012, qui fixe la hauteur (1 m minimum dans la majorité des cas, du sol fini au-dessus de la main courante) et les écartements entre éléments. La résistance aux poussées horizontales relève de la norme NF P01-013.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

Avec quel tendeur fonctionne-t-il ?

Avec le tendeur de câble inox à visser Ø4, Ø5 ou Ø6 : son extrémité entre dans le perçage Ø10,2 du support.

Comment se fait la tension ?

Par traction : le tendeur engagé dans le support, on tend le câble avec la vis en extrémité, puis on bloque le tendeur avec la vis pointeau DIN 913.

Combien de supports prévoir ?

Un par câble et par extrémité munie d'un tendeur. Sur les poteaux intermédiaires, le câble passe dans un support passe-câble.

Faut-il le souder ?

Non. Le support se visse sur le poteau, le tendeur s'y bloque par vis pointeau.

Existe-t-il pour poteau plat ou en inox A4 ?

La version plate existe sur devis, en A2. Il n'y a pas de version A4.
