Platine de fixation inox pour tube carré 40x40 mm – support de main courante mural ou au sol à vis de serrage, A2/A4

Support de main courante à vis de serrage, pour tube carré 40x40 mm

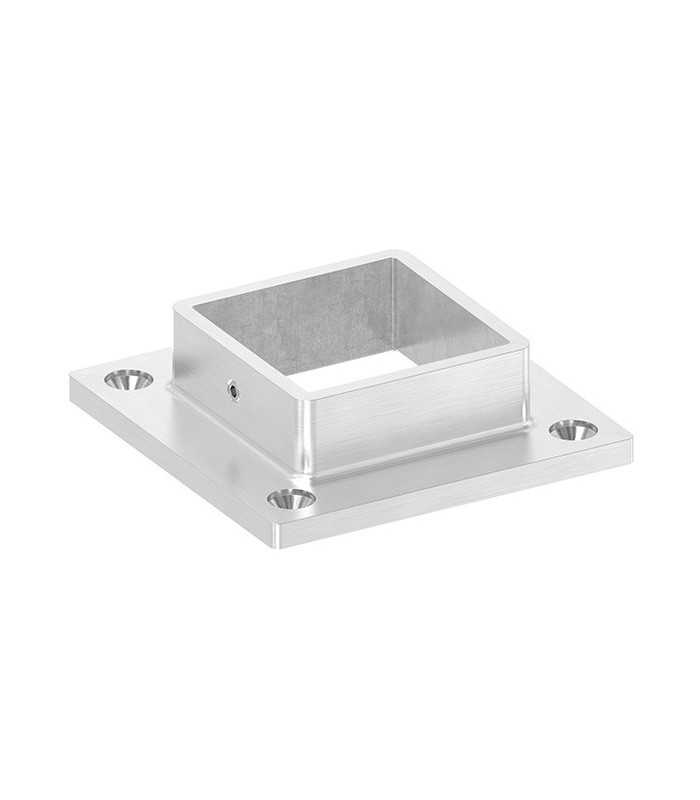

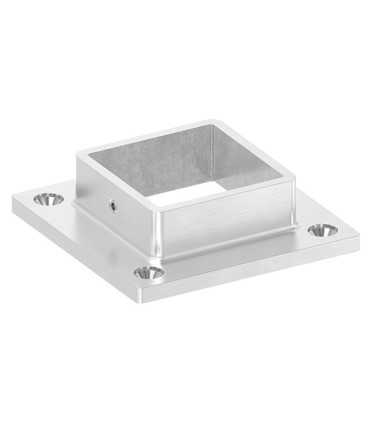

Ce support de main courante inox se visse au mur ou au sol et reçoit un tube carré 40x40 mm dans son logement. Une vis sans tête latérale vient bloquer le tube : c'est tout le mécanisme.

Il sert aussi bien de départ de main courante murale, en bout de rampe le long d'un escalier, que de pied de poteau sur dalle. C'est la version carrée du support rond Ø42,4 mm.

Quatre points d'ancrage, entraxe 70 mm

La platine carrée fait 90 x 90 mm pour 6 mm d'épaisseur, avec quatre trous à 70 x 70 mm d'entraxe. C'est le plan de perçage à reporter sur le mur ou sur la dalle.

Les trous sont fraisés pour des vis M6 à tête fraisée : une fois serrées, les têtes affleurent la platine, rien n'accroche la main ni le chiffon.

Sur une pièce carrée, l'alignement se voit : orientez les faces de la platine parallèlement à celles du tube et aux arêtes du mur.

Dimensions disponibles

Le carré 40x40 mm est vendu en ligne, en A2 et en A4. Les sections 30x30 et 50x50 mm sont commandées à la demande et fournies sur devis.

Inox A2 ou inox A4

• Inox A2 (AISI 304) : intérieur et extérieur courant.
• Inox A4 (AISI 316) : bord de mer, piscine, atmosphère humide ou chlorée.

Gardez la même nuance sur toute l'installation : tube, support, visserie de fixation. Pour comparer, voyez notre guide des types d'acier inoxydable.

Caractéristiques techniques

• Matière : inox A2 (AISI 304) ou A4 (AISI 316)
• Finition : brossé satiné grain 240
• Tube compatible : carré 40 x 40 mm
• Platine : carrée 90 x 90 mm, épaisseur 6 mm
• Hauteur totale : 25 mm
• Fixation : 4 trous Ø6,5 mm fraisés pour vis M6, entraxe 70 x 70 mm
• Maintien du tube : vis sans tête latérale, collage conseillé
• Type : ancrage mural et de sol, à serrage

Conseils de pose

• Reporter l'entraxe 70 x 70 mm, percer, puis fixer avec quatre vis à tête fraisée M6.
• Vérifier l'aplomb de la platine avant de serrer : sur une pièce carrée, un support de travers se voit immédiatement.
• Engager le tube à fond dans le logement avant de serrer la vis latérale.
• Régler l'orientation et la hauteur, puis bloquer la vis sans forcer : elle marque le tube si on la serre à outrance.
• Une fois le réglage définitif, dégraisser et appliquer une colle inox dans le logement : c'est elle qui donne la pérennité de l'assemblage.
• Orienter les vis latérales du même côté, de préférence vers le mur ou vers le bas : elles restent visibles.

Important : la conformité d'un garde-corps ou d'une main courante dépend de l'ensemble de la structure, du support et des normes en vigueur. Il appartient à l'installateur de vérifier l'adéquation du produit avec les exigences de son projet.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Support de main courante inox carré 40x40 mm

Faut-il coller le tube ?

C'est vivement conseillé. La vis assure le maintien mécanique et le réglage ; la colle inox, type soudure à froid, assure la tenue dans le temps. Aucune soudure n'est nécessaire.

Faut-il percer le tube ?

Non. La vis vient en appui sur le tube, elle ne demande pas de perçage préalable.

Mur ou sol ?

Les deux. C'est la même pièce, en départ de main courante murale comme en pied de poteau sur dalle.

Quelle visserie de fixation ?

Elle n'est pas fournie. Prévoyez quatre vis M6 à tête fraisée et des chevilles adaptées à votre support, dans la même nuance d'inox que le support.

Convient-il à une main courante en bois ?

Non. Le logement est carré 40x40 mm, il est prévu pour un tube inox de cette section.

Convient-il à un tube rond ?

Non. Pour un rond Ø42,4 mm, prenez le support rond à platine Ø80 mm.

Convient-il à un carré 30x30 ou 50x50 mm ?

Pas celui-ci : son logement est prévu pour le 40x40. Ces deux sections figurent au tableau, sur devis.
