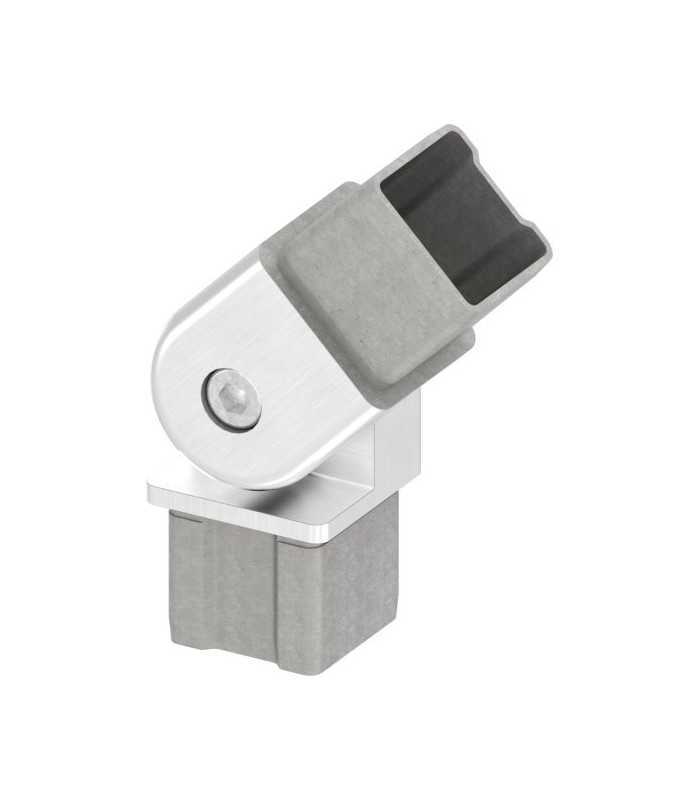

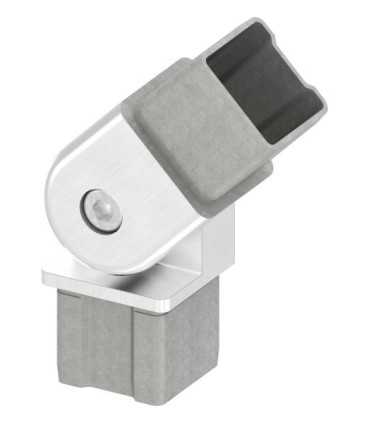

Raccord articulé inox pour tube carré 40x40 x 2 – angle réglable garde-corps et rampe, A2

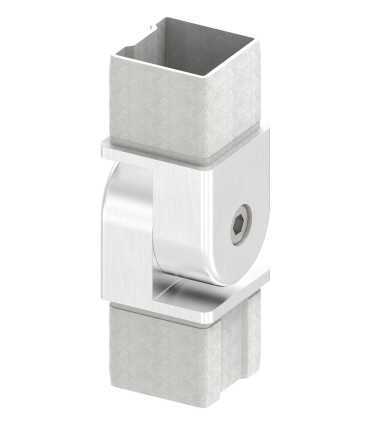

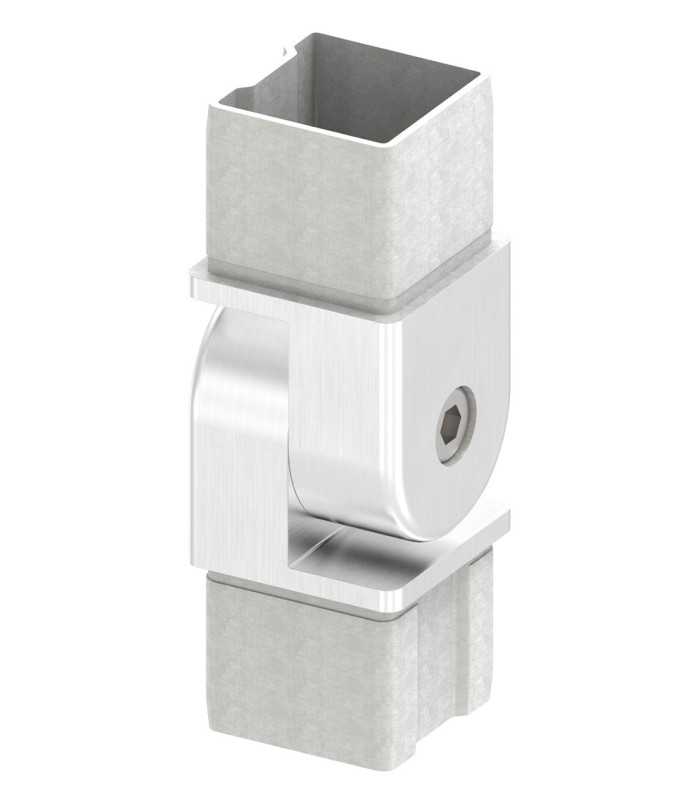

L'angle entre les deux branches se règle de 86° à 273°. Concrètement, la pièce passe d'un angle un peu plus fermé que l'angle droit à l'alignement parfait (180°), puis au même angle dans l'autre sens. Elle couvre donc toutes les pentes d'escalier, vers le haut comme vers le bas.

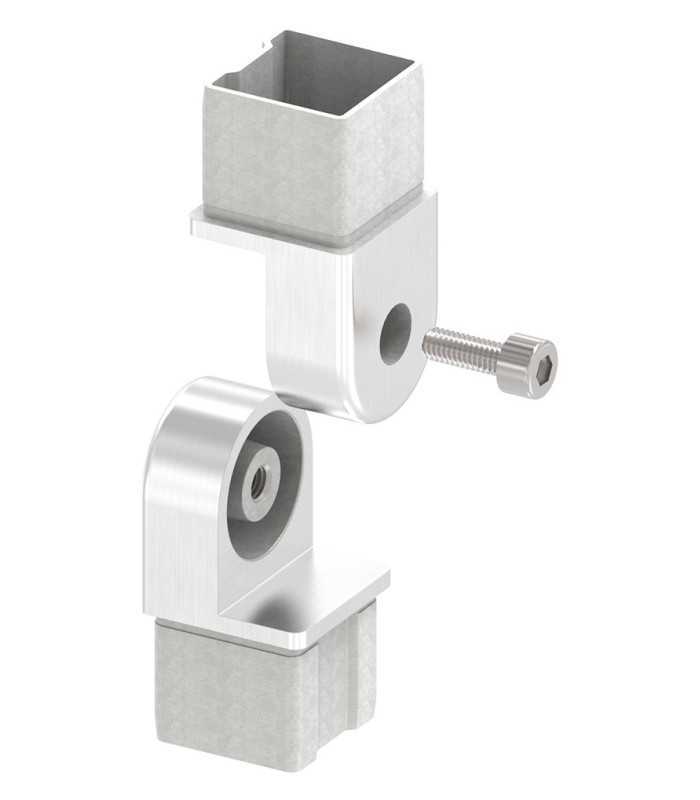

Une fois l'angle trouvé, on serre la vis de l'axe : l'articulation est bloquée dans sa position.

La cote A se mesure sur chaque branche, du centre de l'axe jusqu'à l'épaulement, le petit ressaut où le tube vient en butée. En 40x40, A = 26 mm. Les tenons mesurent 30 mm et disparaissent dans les tubes.

Tracez vos longueurs jusqu'au point où les axes des deux tubes se croisent, c'est-à-dire le centre de l'articulation, puis retirez 26 mm à chaque tube qui y arrive.

En ligne : le raccord articulé 40x40 x 2 en inox A2, celui qui correspond à nos tubes carrés. Les autres sections et l'inox A4 sont commandés à la demande, sur devis.

En ligne, le raccord est en inox A2 (1.4301, AISI 304), comme tous nos tubes carrés 40x40 : il convient à l'intérieur et à l'extérieur en conditions courantes.

Il existe aussi en inox A4 (1.4401/1.4404, AISI 316), sur devis. Mais nos tubes carrés restent en A2 : pour un garde-corps en bord de mer ou autour d'une piscine, le plus simple est de passer au rond Ø42,4, dont le raccord articulé et les tubes existent en A4. Notre guide des types d'inox.

• Type : raccord articulé à deux branches pour tube carré, à emboîter
• Tube compatible : carré 40x40 x 2 mm (intérieur 36 x 36 mm)
• Angle réglable : de 86° à 273°
• Cote A (centre de l'axe jusqu'au bout du tube) : 26 mm sur chaque branche
• Longueur des tenons : 30 mm
• Matière : inox A2, 1.4301 / AISI 304
• Finition : brossé grain 240
• Assemblage : emboîté et collé, sans soudure

• Coupez les tubes d'équerre et ébavurez l'intérieur (retirez les bavures de coupe) : le tenon doit entrer sans forcer jusqu'à l'épaulement.
• Montez à blanc, sans colle : présentez les tubes, trouvez l'angle, repérez-le. Vérifiez que les faces des deux tubes restent dans le même plan.
• Serrez la vis de l'axe pour bloquer l'angle.
• Dégraissez les tenons et l'intérieur des tubes, encollez les tenons (colle bi-composant inox, type soudure à froid), puis emboîtez jusqu'en butée.
• Essuyez l'excédent de colle aussitôt et laissez l'assemblage au repos pendant le temps de prise indiqué par le fabricant de la colle.

Important : en France, la norme NF P01-012 impose dans la majorité des cas une hauteur de garde-corps d'au moins 1 m, du sol fini au-dessus de la main courante. Le raccord assure la continuité de la main courante ; la résistance du garde-corps repose sur les poteaux et leur ancrage.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

Quels angles peut-on obtenir ?

De 86° à 273° entre les deux branches : de l'angle droit à l'alignement, dans un sens comme dans l'autre. Toutes les pentes d'escalier sont couvertes.

Comment bloquer l'angle ?

Réglez l'angle à blanc, puis serrez la vis de l'axe. Collez ensuite les tenons dans les tubes.

Faut-il coller le raccord ?

Oui. La vis tient l'angle, mais seule la colle garantit que les tubes ne prennent pas de jeu dans la durée. Voir les colles inox.

Ce raccord convient-il à mon tube ?

Oui s'il s'agit d'un tube carré 40x40 x 2 mm, le format de tous nos tubes carrés. En 40x40 x 3 ou 30x30, il existe sur devis, en inox A4.

Comment calculer la longueur de mes tubes ?

Mesurez jusqu'au centre de l'articulation, là où les axes des deux tubes se croisent, puis retirez 26 mm à chaque tube.

Articulé ou coude fixe : lequel choisir ?

Pour un angle droit, le coude 90° est plus net et plus compact. Dès que l'angle n'est pas de 90°, ou qu'il dépend du chantier (escalier), le raccord articulé évite toute pièce sur mesure.
