Manchon carré inox 40x40 x 2 – manchon de liaison pour tube carré de garde-corps, A2 et A4
Paiement sécuriséCB, PayPal, paiement en 4× sans frais
Retour sous 14 joursHors câble coupé sur mesure
Conseil technique04 90 75 85 93 — du lundi au vendredi
Manchon carré inox pour relier bout à bout deux tubes carrés 40x40 x 2 mm : il s'emboîte dans les deux tubes et se colle, sans soudure. Une collerette de 4 mm marque la jonction.
- Tube : carré 40x40 x 2 mm uniquement
- Longueur totale : 54 mm, dont collerette de 4 mm
- Matière : inox A2 ou A4, brossé grain 240
- Montage : emboîté et collé
- Autres sections : sur devis
Ajouter à la liste de souhaits

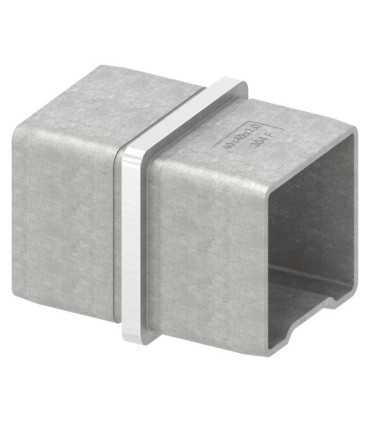

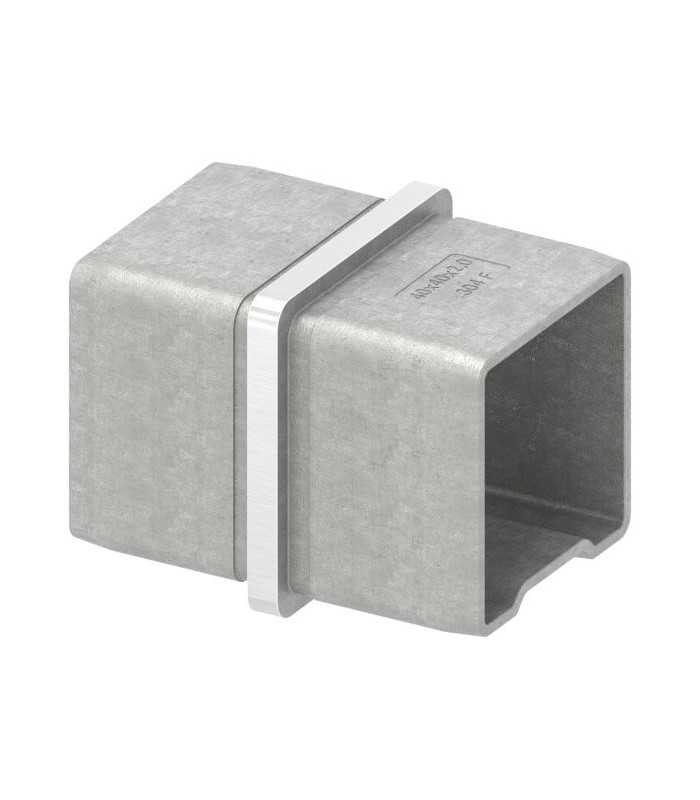

Ce manchon carré inox relie deux tubes carrés 40x40 x 2 mm bout à bout, dans l'alignement. Il est mâle des deux côtés : ses deux extrémités sont des tenons, c'est-à-dire des embouts qui entrent dans les tubes. On les emboîte, on les colle, sans soudure.
C'est la pièce qui permet de faire une main courante carrée plus longue qu'un tube : nos tubes carrés vont jusqu'à 3 m, le manchon les met bout à bout. Au centre, une collerette de 4 mm, un cadre de la même section que le tube, sert de butée : les deux tubes s'arrêtent au même point et la jonction reste marquée par un fin liseré net.
| Tube | carré 40x40 x 2 mm uniquement |
| Longueur totale | 54 mm, dont collerette de 4 mm |
| Matière | inox A2 ou A4, brossé grain 240 |
| Montage | emboîté et collé |
| Autres sections | sur devis |
› Quelle pièce pour votre tube carré ?
- Deux tubes dans l'alignement : cette fiche.
- Angle droit : coude 90° carré 40x40.
- Angle réglable (escalier) : raccord articulé carré 40x40.
- Tube rond Ø42,4 : manchon de liaison Ø42,4.
Pour finir votre montage (colle, tube carré, raccords, embouts, supports) : voir la rubrique « Pour compléter votre achat », à droite de la description (en dessous sur téléphone).
Guides et accessoires
Comment le manchon s'assemble

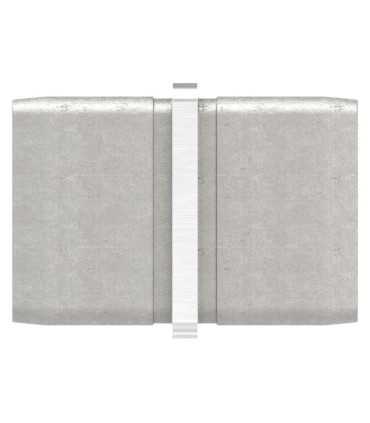

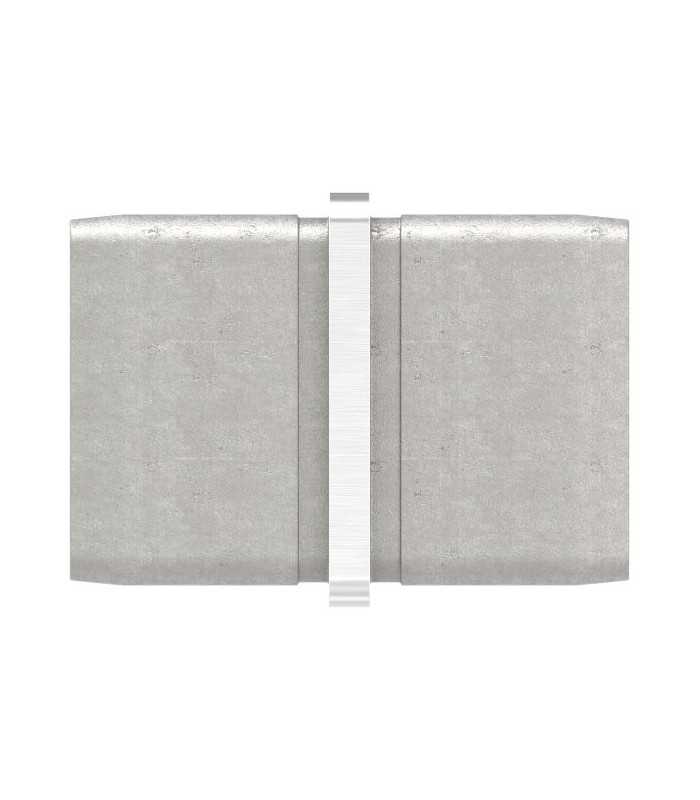

Le manchon mesure 54 mm de long au total : une collerette de 4 mm au centre et un tenon de 25 mm de chaque côté. Chaque tenon se glisse dans son tube jusqu'à la collerette, qui sert d'épaulement : le tube vient en butée contre elle. Les tenons sont ajustés à l'intérieur d'un tube 40x40 x 2, qui mesure 36 x 36 mm.
Placez la jonction de préférence près d'un poteau ou d'un support : la main courante y est tenue de part et d'autre.
› Emboîtement : la colle fait la pérennité
Le tenon tient dans le tube par ajustement, mais un emboîtement seul peut prendre du jeu avec les vibrations et les dilatations. C'est la colle inox, type soudure à froid, qui rend la jonction définitive : on encolle les deux tenons avant de les emboîter. Voir les colles et scellements inox.
Calculer la longueur de vos tubes
La collerette s'ajoute entre les deux tubes : longueur totale = tube 1 + 4 mm + tube 2. Exemple : pour une main courante de 4 m d'un seul trait, un tube de 3 m et un tube de 996 mm.
Dimensions disponibles
En ligne : le manchon 40x40 x 2 en inox A2 et en inox A4. Les autres sections sont commandées à la demande, sur devis.
| Tube carré | Nuance | Disponibilité |
|---|---|---|
| 40x40 x 2,0 mm | A2 · A4 | En ligne, cette fiche |
| 40x40 x 3,0 mm | A4 | Sur devis |
| 30x30 x 2,0 mm | A4 | Sur devis |
| 25x25 x 2,0 mm | A4 | Sur devis |
› Une autre dimension ?
Pour un devis, indiquez-nous la section et l'épaisseur de votre tube carré, la nuance et la quantité. Ces pièces sont commandées à la demande. Demander un devis.
Inox A2 ou inox A4
Le manchon 40x40 x 2 est vendu en inox A2 (1.4301, AISI 304), la nuance de nos tubes carrés, qui convient à l'intérieur et à l'extérieur en conditions courantes, et en inox A4 (1.4401/1.4404, AISI 316), pour un tube carré en A4 ou un environnement exposé : bord de mer, abords de piscine, sels de déneigement. Prenez la même nuance que les tubes.
Nos tubes carrés restent en A2 : pour un garde-corps entièrement en A4, le plus simple est de passer au rond Ø42,4, dont le manchon et les tubes existent en A4. Notre guide des types d'inox.
Caractéristiques techniques
- Type : manchon de liaison droit pour tube carré, mâle des deux côtés, avec collerette centrale
- Tube compatible : carré 40x40 x 2 mm (intérieur 36 x 36 mm)
- Longueur totale : 54 mm
- Collerette : 4 mm
- Longueur des tenons : 25 mm de chaque côté
- Matière : inox A2 (1.4301 / AISI 304) ou inox A4 (1.4401/1.4404 / AISI 316)
- Finition : brossé grain 240
- Assemblage : emboîté et collé, sans soudure
⚠ Carré 40x40 x 2 mm uniquement
Le tenon est calibré sur un tube de 2 mm d'épaisseur : dans un 40x40 x 3, l'intérieur descend à 34 x 34 mm et il n'entre pas. Nos tubes carrés sont tous en 40x40 x 2 : longueurs de 50 cm à 1,50 m et longueurs de 2 m à 3 m.
Conseils de pose
- Coupez les tubes d'équerre et ébavurez l'intérieur (retirez les bavures de coupe) : un bout coupé de travers laisse un jour visible contre la collerette.
- Montez à blanc, sans colle, et vérifiez que les faces des deux tubes sont bien dans le même plan : un carré vrillé se voit tout de suite.
- Dégraissez les tenons et l'intérieur des tubes, puis encollez les deux tenons (colle bi-composant inox, type soudure à froid) et emboîtez jusqu'à la collerette.
- Contrôlez l'alignement à la règle pendant la prise.
- Essuyez l'excédent de colle aussitôt et laissez la jonction au repos pendant le temps de prise indiqué par le fabricant de la colle.
Important : en France, la norme NF P01-012 impose dans la majorité des cas une hauteur de garde-corps d'au moins 1 m, du sol fini au-dessus de la main courante. Le manchon assure la continuité de la main courante ; la résistance du garde-corps repose sur les poteaux et leur ancrage.
FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).
FAQ – Manchon carré inox 40x40
À quoi sert un manchon carré ?
À relier deux tubes carrés 40x40 bout à bout dans l'alignement, par exemple pour faire une main courante plus longue que 3 m.
La jonction se voit-elle ?
Oui, sous la forme d'un fin liseré de 4 mm : la collerette. Elle arrête les deux tubes au même point et donne une jonction nette.
Comment calculer mes longueurs ?
Longueur totale = tube 1 + 4 mm + tube 2. La collerette de 4 mm est la seule partie du manchon qui reste visible entre les tubes.
Faut-il coller le manchon ?
Oui, les deux tenons. L'emboîtement seul peut prendre du jeu ; la colle inox rend la jonction durable. Voir les colles inox.
Ce manchon convient-il à mon tube ?
Oui s'il s'agit d'un tube carré 40x40 x 2 mm, le format de tous nos tubes carrés. En 40x40 x 3, 30x30 ou 25x25, il existe sur devis, en inox A4.
Existe-t-il en inox A4 ?
Oui : le 40x40 x 2 est proposé en A4 en ligne. Nos tubes carrés étant en A2, un garde-corps tout A4 se monte plus simplement en rond Ø42,4.
