Platine inox pour tube carré 40x40 mm – fixation au sol de poteau de garde-corps, A2/A4

Platine à manchonner pour poteau carré 40x40 mm

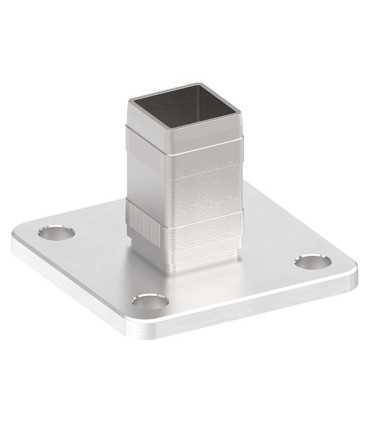

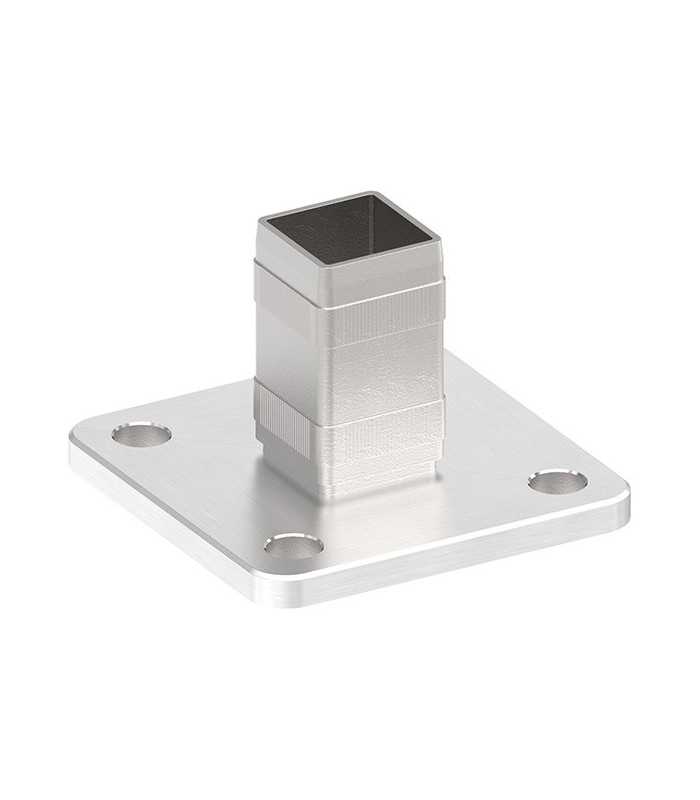

La platine inox pour tube carré 40x40 mm fixe le poteau sur le dessus de la dalle, de la terrasse ou de la marche : c'est la pose à la française. Le tube vient s'emboîter sur le manchon — l'embout carré strié qui dépasse de la platine — puis se colle dessus.

C'est la version carrée de la gamme, pour le 40x40 mm, standard de la serrurerie. Platine épaisse de 8 mm et quatre points d'ancrage : c'est la base la plus stable du catalogue. Garde-corps de terrasse, balustrade de balcon, rampe d'escalier ou main courante, en inox A2 comme en A4.

Dimensions disponibles

Le tube carré 40 x 40 x 2 mm est vendu en ligne, en A2 et en A4. La version pour tube de 3 mm d'épaisseur est commandée à la demande et fournie sur devis.

Un manchon moleté, à coller

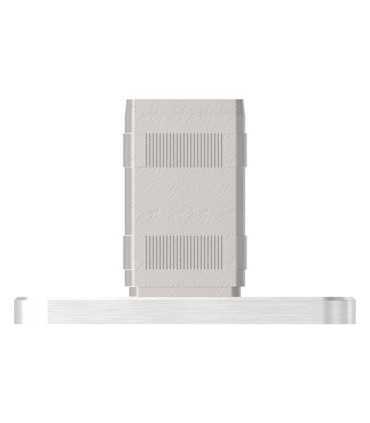

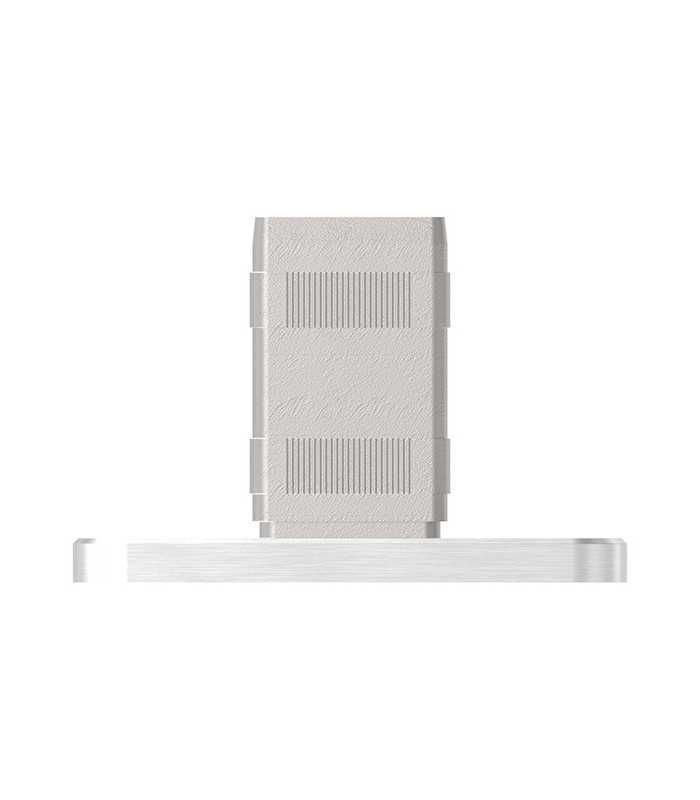

Le manchon est moleté : sa surface striée retient la colle et bloque le tube une fois l'ensemble pris. Le poteau s'emboîte simplement dessus, sans perçage ni soudure, et rien ne dépasse sur le fût.

Le collage fait toute la tenue de l'assemblage : utilisez une colle adaptée à l'inox, appliquée sur le manchon propre et dégraissé. Vérifiez l'aplomb avant la prise : rien ne permet de rattraper le poteau ensuite.

Sur un poteau carré, pensez aussi à l'orientation : les quatre faces doivent être alignées avec celles des poteaux voisins, sinon le défaut se voit sur toute la ligne.

Quatre points d'ancrage, entraxe 70 mm

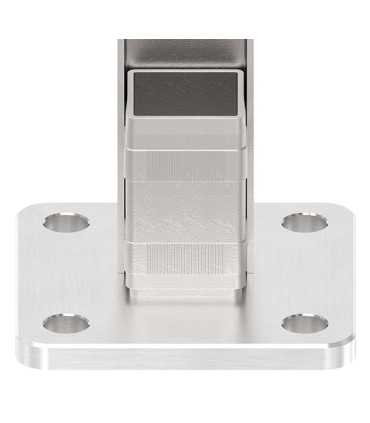

Les quatre trous Ø13 mm sont répartis en carré, à 70 x 70 mm d'entraxe. C'est le plan de perçage à reporter sur la dalle : tracé au gabarit, platine présentée en place.

Avec ses 8 mm d'épaisseur et cet écartement, cette platine reprend mieux le basculement du poteau qu'une platine ronde à trois trous — utile sur un garde-corps exposé ou sur un poteau d'angle.

Inox A2 ou inox A4

• Inox A2 (AISI 304) : intérieur et extérieur courant.
• Inox A4 (AISI 316) : bord de mer, piscine, atmosphère humide ou chlorée.

Gardez la même nuance sur toute l'installation : poteau, platine, visserie d'ancrage. Pour comparer, voyez notre guide des types d'acier inoxydable.

Caractéristiques techniques

• Matière : inox A2 (AISI 304) ou A4 (AISI 316)
• Finition : brossé satiné grain 240
• Tube compatible : carré 40 x 40 x 2 mm
• Platine : carrée 100 x 100 mm, épaisseur 8 mm
• Hauteur totale : 58 mm
• Fixation au sol : 4 trous Ø13 mm, entraxe 70 x 70 mm
• Type : platine à manchonner moletée, pose à la française

Conseils de pose

• Reporter l'entraxe 70 x 70 mm sur la dalle, platine présentée en place, avant de percer.
• Fixer la platine au sol par ses quatre trous, avant d'engager le poteau.
• Dégraisser le manchon et l'intérieur du tube : la colle ne tient pas sur une surface grasse.
• Enfiler l'enjoliveur sur le tube avant l'emboîtement : une fois le poteau collé, il ne passe plus.
• Encoller à la colle bi-composant inox, type soudure à froid, emboîter à fond, vérifier l'aplomb et l'orientation des faces immédiatement.
• Laisser la colle prendre sans contrainte sur le poteau.

Important : la conformité d'un garde-corps dépend de l'ensemble de la structure, du support et des normes en vigueur. Il appartient à l'installateur de vérifier l'adéquation du produit avec les exigences de son projet.

FSA Inox prépare vos pièces de garde-corps depuis son atelier de Robion (Vaucluse).

FAQ – Platine inox pour tube carré 40x40 mm

« À manchonner », ça veut dire quoi ?

Que le poteau vient se glisser sur un embout carré — le manchon — et se colle dessus, au lieu d'être vissé ou soudé. C'est la pose la plus courante pour un garde-corps inox.

Quelle section de poteau accepte-t-elle ?

Le tube carré 40 x 40 mm, en 2 mm d'épaisseur pour la version vendue en ligne. Le 3 mm est disponible sur devis.

Faut-il souder ou percer le tube ?

Non. Le poteau s'emboîte sur le manchon moleté et se colle : ni soudure, ni perçage, ni vis apparente.

Le collage est-il obligatoire ?

Oui. Le moletage retient la colle, mais c'est bien la colle qui assure la tenue du poteau.

Quelle visserie pour fixer la platine au sol ?

Elle n'est pas fournie et dépend de votre support : chevilles, goujons ou scellement chimique adaptés à la dalle, en Ø12 mm maximum pour passer dans les trous Ø13 mm, et dans la même nuance d'inox que la platine.

Faut-il un enjoliveur ?

Non, mais il masque la platine et ses fixations. Comptez l'enjoliveur carré assorti, à enfiler sur le tube avant collage.

Peut-on la poser en extérieur ?

Oui, en A2 en extérieur courant, en A4 en bord de mer, autour d'une piscine ou en atmosphère humide.
