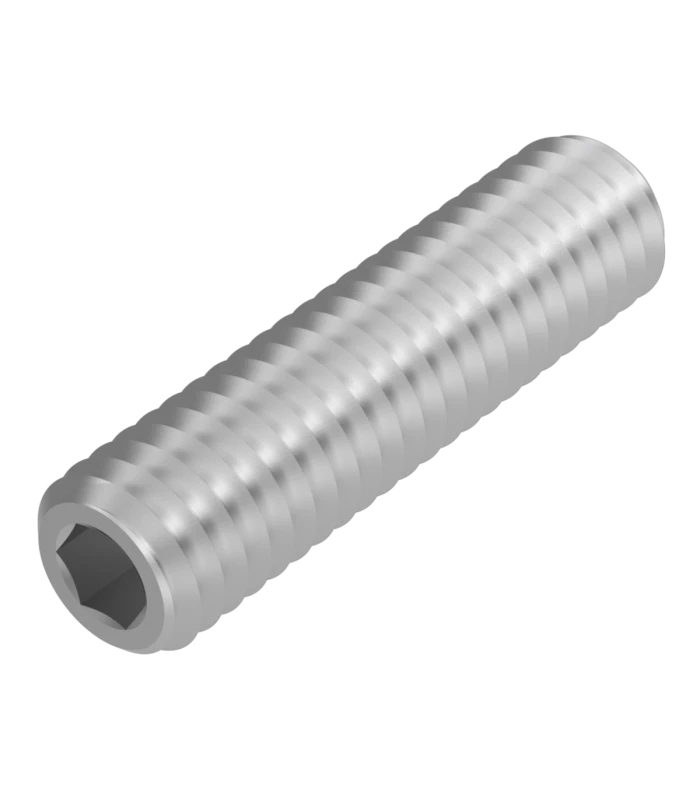

Vis sans tête inox à six pans creux M6 – inox A2

Évaluation:

(0)

Dimension Métrique en mm (Mx)

Longueur

conditionnement

5 pcs

Référence:

40296x20Q5

0,80 € TTC

Dès 2 pièces : 3% de remise voir tous les paliers

Quantité	Remise sur prix unitaire	Vous économisez
2	3%	0,05 €
5	5%	0,20 €
8	7%	0,45 €

En stock 60 Produits

Évaluation:

(0)

Commandez avant 09:00 le lundi et recevez-le entre 17/09/2026 et 21/09/2026 avec MONDIAL RELAY en Point Relais 3,98 € — Livraison offerte dès 90€ en Point Relais Mondial Relay si éligible (voir conditions)

Paiement sécurisé

CB, PayPal, paiement en 4× sans frais

Retour sous 14 jours

Hors câble coupé sur mesure

Conseil technique

04 90 75 85 93 — du lundi au vendredi

La vis sans tête inox DIN 916 (ISO 4029) est une tige filetée sans tête à empreinte six pans creux : elle relie deux pièces taraudées femelles, ou bloque un axe par son bout cuvette.

✔ Norme DIN 916, équivalent ISO 4029, bout cuvette
✔ Inox A2 (304) — A4 sur devis
✔ M6 en 20, 30, 40, 50, 60, 70 et 80 mm en ligne — sachet de 5
✔ M1,6 à M20, 184 longueurs de 2 à 120 mm et autres formes de bout sur devis

Lire la suiteVoir moins

Ajouter à la liste de souhaits

Description
Détails du produit

Description

Vis sans tête inox DIN 916 : le goujon invisible

La vis sans tête à six pans creux, normalisée DIN 916 (équivalent ISO 4029), est un tronçon fileté sans aucune tête, creusé d’une empreinte six pans à chaque extrémité du corps. On l’appelle aussi STHC, vis pointeau ou grain de blocage. Elle a deux emplois : relier deux pièces taraudées femelles — elle disparaît entièrement dans l’assemblage — et bloquer un axe ou un moyeu en venant mordre dessus.

La version DIN 916 porte un bout cuvette : l’extrémité est creusée en cuvette, avec une arête circulaire vive qui accroche la pièce serrée. C’est la forme de bout la plus répandue, celle qui tient le mieux sur un arbre.

En vente en ligne, expédié immédiatement

Dimension	Nuance	Conditionnement proposé
M6 × 20 mm	A2	sachet de 5
M6 × 30 mm	A2	sachet de 5
M6 × 40 mm	A2	sachet de 5
M6 × 50 mm	A2	sachet de 5
M6 × 60 mm	A2	sachet de 5
M6 × 70 mm	A2	sachet de 5
M6 × 80 mm	A2	sachet de 5

Filetage	Empreinte	Ø de cuvette dv	Pas	Longueurs en ligne
M6	clé six pans de 3 mm	3 mm	1,00 mm	20, 30, 40, 50, 60, 70 et 80 mm

Sept longueurs en M6, le diamètre courant des raccords et des accessoires de garde-corps, en sachet de 5. La longueur annoncée est la longueur totale de la vis : il n’y a pas de tête à retrancher.

Toute la gamme, sur devis

La gamme DIN 916 en inox couvre le M1,6 au M20, soit 184 longueurs de 2 à 120 mm, en A2 comme en A4. Dépliez les volets ci-dessous pour les cotes de chaque diamètre, puis le détail de chaque longueur avec son conditionnement d’origine.

Cotes des 12 diamètres · empreinte et Ø de cuvette

Cotes en millimètres selon ISO 4029, identiques en A2 et en A4. L’empreinte est la cote de la clé six pans à utiliser, dv le diamètre de la cuvette en bout.

Filetage	Empreinte	dv	Longueurs	Nombre
M1,6	0,7	0,8	2 à 8 mm	6
M2	0,9	1	2 à 16 mm	10
M2,5	1,3	1,2	3 à 16 mm	9
M3	1,5	1,4	3 à 40 mm	15
M4	2	2	3 à 50 mm	17
M5	2,5	2,5	4 à 60 mm	18
M6	3	3	5 à 80 mm	19
M8	4	5	6 à 120 mm	21
M10	5	6	6 à 120 mm	21
M12	6	8	8 à 120 mm	20
M16	8	10	14 à 100 mm	15
M20	10	14	20 à 100 mm	13

› Comment lire les tableaux de longueurs

La colonne boîte d’origine donne la quantité minimale sur devis : ces dimensions sont livrées dans le conditionnement du fabricant, sans déconditionnement. Les quantités indiquées sont celles de la boîte A4 ; en A2 elles peuvent différer sur certains diamètres, nous le précisons au devis.

M1,6 · empreinte 0,7 mm · 6 longueurs · sur devis

Longueur	Boîte d’origine
2 mm	200
3 mm	200
4 mm	200
5 mm	200
6 mm	200
8 mm	200

M2 · empreinte 0,9 mm · 10 longueurs · sur devis

Longueur	Boîte d’origine
2 mm	500
3 mm	500
4 mm	500
5 mm	500
6 mm	500
8 mm	500
10 mm	500
12 mm	500
14 mm	500
16 mm	500

M2,5 · empreinte 1,3 mm · 9 longueurs · sur devis

Longueur	Boîte d’origine
3 mm	500
4 mm	500
5 mm	500
6 mm	500
8 mm	500
10 mm	500
12 mm	500
14 mm	500
16 mm	500

M3 · empreinte 1,5 mm · 15 longueurs · sur devis

Longueur	Boîte d’origine
3 mm	500
4 mm	500
5 mm	500
6 mm	500
8 mm	500
10 mm	500
12 mm	500
14 mm	500
16 mm	500
18 mm	500
20 mm	500
25 mm	500
30 mm	200
35 mm	200
40 mm	200

M4 · empreinte 2 mm · 17 longueurs · sur devis

Longueur	Boîte d’origine
3 mm	500
4 mm	500
5 mm	500
6 mm	500
8 mm	500
10 mm	500
12 mm	500
14 mm	500
16 mm	500
18 mm	500
20 mm	500
25 mm	500
30 mm	200
35 mm	200
40 mm	200
45 mm	200
50 mm	200

M5 · empreinte 2,5 mm · 18 longueurs · sur devis

Longueur	Boîte d’origine
4 mm	500
5 mm	500
6 mm	500
8 mm	500
10 mm	500
12 mm	500
14 mm	500
16 mm	500
18 mm	500
20 mm	500
25 mm	200
30 mm	200
35 mm	200
40 mm	200
45 mm	200
50 mm	200
55 mm	200
60 mm	200

M6 · empreinte 3 mm · 19 longueurs · 7 longueurs en ligne, de 20 à 80 mm

Longueur	Boîte d’origine
5 mm	200
6 mm	200
8 mm	200
10 mm	200
12 mm	200
14 mm	200
16 mm	200
18 mm	200
20 mm	En ligne — sachet de 5 (A2)
25 mm	200
30 mm	En ligne — sachet de 5 (A2)
35 mm	200
40 mm	En ligne — sachet de 5 (A2)
45 mm	200
50 mm	En ligne — sachet de 5 (A2)
55 mm	200
60 mm	En ligne — sachet de 5 (A2)
70 mm	En ligne — sachet de 5 (A2)
80 mm	En ligne — sachet de 5 (A2)

M8 · empreinte 4 mm · 21 longueurs · sur devis

Longueur	Boîte d’origine
6 mm	200
8 mm	200
10 mm	200
12 mm	200
14 mm	200
16 mm	200
18 mm	200
20 mm	200
25 mm	200
30 mm	200
35 mm	200
40 mm	200
45 mm	200
50 mm	200
55 mm	200
60 mm	200
70 mm	200
80 mm	200
90 mm	200
100 mm	200
120 mm	200

M10 · empreinte 5 mm · 21 longueurs · sur devis

Longueur	Boîte d’origine
6 mm	200
8 mm	200
10 mm	200
12 mm	200
14 mm	200
16 mm	200
18 mm	200
20 mm	200
25 mm	100
30 mm	100
35 mm	100
40 mm	100
45 mm	100
50 mm	100
55 mm	100
60 mm	100
70 mm	100
80 mm	100
90 mm	100
100 mm	100
120 mm	100

M12 · empreinte 6 mm · 20 longueurs · sur devis

Longueur	Boîte d’origine
8 mm	100
10 mm	100
12 mm	100
14 mm	100
16 mm	100
18 mm	100
20 mm	100
25 mm	100
30 mm	100
35 mm	100
40 mm	100
45 mm	100
50 mm	100
55 mm	100
60 mm	100
70 mm	50
80 mm	50
90 mm	50
100 mm	50
120 mm	100

M16 · empreinte 8 mm · 15 longueurs · sur devis

Longueur	Boîte d’origine
14 mm	50
16 mm	50
18 mm	50
20 mm	50
25 mm	50
30 mm	50
35 mm	50
40 mm	50
45 mm	50
50 mm	50
60 mm	50
70 mm	50
80 mm	25
90 mm	25
100 mm	25

M20 · empreinte 10 mm · 13 longueurs · sur devis

Longueur	Boîte d’origine
20 mm	50
25 mm	50
30 mm	50
35 mm	50
40 mm	50
45 mm	50
50 mm	50
55 mm	50
60 mm	50
70 mm	25
80 mm	25
90 mm	25
100 mm	25

› Votre dimension n’est pas en vente en ligne ?

Toutes les longueurs listées ci-dessus sont commandables, en A2 comme en A4. Existent aussi sur devis les autres formes de bout (plat DIN 913, téton DIN 915, pointeau DIN 914) et la version à six lobes. Indiquez-nous le diamètre, la longueur, la forme de bout, la nuance et la quantité, nous revenons avec le prix et le délai.

Quelle forme de bout choisir

Les quatre normes se distinguent uniquement par l’extrémité. Le corps, le filetage et l’empreinte sont identiques.

Norme	Bout	Quand la prendre
DIN 916	cuvette	Blocage d’axe, tenue maximale — cette fiche
DIN 913	plat	Surface finie à ne pas marquer, réglage réversible — sur devis
DIN 914	pointeau conique	Positionnement définitif dans un téton percé — sur devis
DIN 915	téton cylindrique	Guidage dans un trou ou une rainure — sur devis

⚠ L’empreinte est minuscule : tout le couple passe par elle

Sans tête, il n’y a aucune prise extérieure. En M6, l’empreinte fait 3 mm — la même que sur une TBHC M5. Une clé mal enfoncée, une clé bille au serrage final, et l’empreinte s’arrondit. À ce moment-là, il n’y a plus rien à saisir : pas de pince étau possible sur une vis noyée dans son taraudage.

Engagez la clé à fond, serrez droit, et si la vis doit tenir sous vibration, mettez du frein filet plutôt que de surserrer. Le bout cuvette assure déjà l’essentiel de la tenue.

› Où elle sert sur un garde-corps à câble

C’est la pièce de liaison discrète : elle bloque un tube dans un raccord, immobilise un embout de main courante, ou règle la position d’une pince à verre. Une fois vissée, elle ne dépasse pas : rien à accrocher, rien à voir.

Deuxième usage, plus méconnu : relier deux pièces femelles. Deux taraudages M6 face à face, une vis sans tête vissée à moitié dans chacun, et l’assemblage tient sans qu’aucune visserie ne soit visible. C’est le rôle du goujon, en beaucoup plus court.

› A2 ou A4 : le critère est l’exposition

Les dimensions en ligne sont en A2 (304), qui couvre l’intérieur et l’extérieur courant. L’A4 (316) s’impose dès qu’il y a du sel ou du chlore, et il est disponible sur devis sur toute la gamme.

Attention au cas particulier de cette vis : vissée au ras, elle laisse un fond de taraudage borgne où l’eau reste piégée. En bord de mer, c’est exactement la configuration qui déclenche la corrosion caverneuse. Voir notre comparatif inox 201, A2, A4, C1, fer ou aluminium.

✕ Pas d’usage en levage ni en EPI

Cet article est destiné à l’assemblage mécanique et à la fixation. Il n’est pas fourni comme accessoire de levage certifié ni comme composant d’équipement de protection individuelle, et ne doit pas être employé dans une chaîne de retenue de personne ou de charge suspendue.

› Compléter votre assemblage

Autres vis : TCHC ISO 4762 · TBHC ISO 7380 · Tête hexagonale DIN 933 · Tête fraisée DIN 7991

Liaisons filetées : Tige filetée DIN 976 · Terminaison double filetage droite-gauche · Goujon d’ancrage bois-métrique · Écrou hexagonal DIN 934

Garde-corps : Raccords de tube · Supports de main courante · Tendeurs à câble · Demander un devis

Questions fréquentes

DIN 916 et ISO 4029, c’est la même vis ?

Oui. ISO 4029 est la norme internationale qui a repris la DIN 916 : six pans creux, bout cuvette, mêmes cotes. Les deux désignations sont interchangeables, et c’est le référentiel ISO 4029 qui donne les cotes du tableau ci-dessus.

Quelle clé pour le M6 ?

Une clé six pans de 3 mm. Le tableau des 12 diamètres donne l’empreinte de toute la gamme, de 0,7 mm en M1,6 à 10 mm en M20.

Le bout cuvette marque-t-il l’axe ?

Oui, et c’est le principe : l’arête circulaire mord dans la matière, ce qui empêche la rotation. Sur un arbre qu’on veut démonter et remonter proprement, ou sur une surface finie, prenez plutôt un bout plat DIN 913, disponible sur devis.

Comment la visser une fois qu’elle est rentrée ?

L’empreinte traverse la vis de part en part sur les longueurs courantes : la clé continue de la prendre même visée au fond. Sur les grandes longueurs, utilisez une clé six pans longue ou une douille à embout.

Peut-elle remplacer un bout de tige filetée ?

Pour une liaison courte entre deux taraudages, oui, et c’est même plus propre : les extrémités sont chanfreinées en usine et l’empreinte permet de la positionner au millème. Au-delà de 120 mm, passez sur une tige filetée DIN 976 recoupée.

Faut-il du frein filet ?

Dès qu’il y a de la vibration, oui. Sans tête ni rondelle, cette vis n’a aucun élément de freinage mécanique, et l’empreinte ne supporte pas d’être surserrée pour compenser.

Peut-on commander une petite quantité sur devis ?

Non. Les dimensions qui ne figurent pas en vente en ligne sont livrées dans le conditionnement d’origine du fabricant, sans déconditionnement. La quantité minimale est celle indiquée en face de chaque longueur dans les volets ci-dessus.

Je ne trouve pas ma longueur, que faire ?

Dépliez le diamètre concerné : les 184 longueurs du catalogue y figurent, du M1,6 au M20 et de 2 à 120 mm. Envoyez-nous le diamètre, la longueur, la forme de bout, la nuance et la quantité, vous recevez un devis avec le délai.

(*) voir les transporteurs éligibles à l’offre

Lire la suiteVoir moins

Détails du produit

Référence 40296x20Q5

Fiche technique

Matière: Acier inoxydable A2 (AISI 304)

Références spécifiques

EAN-13: 3701218206631
